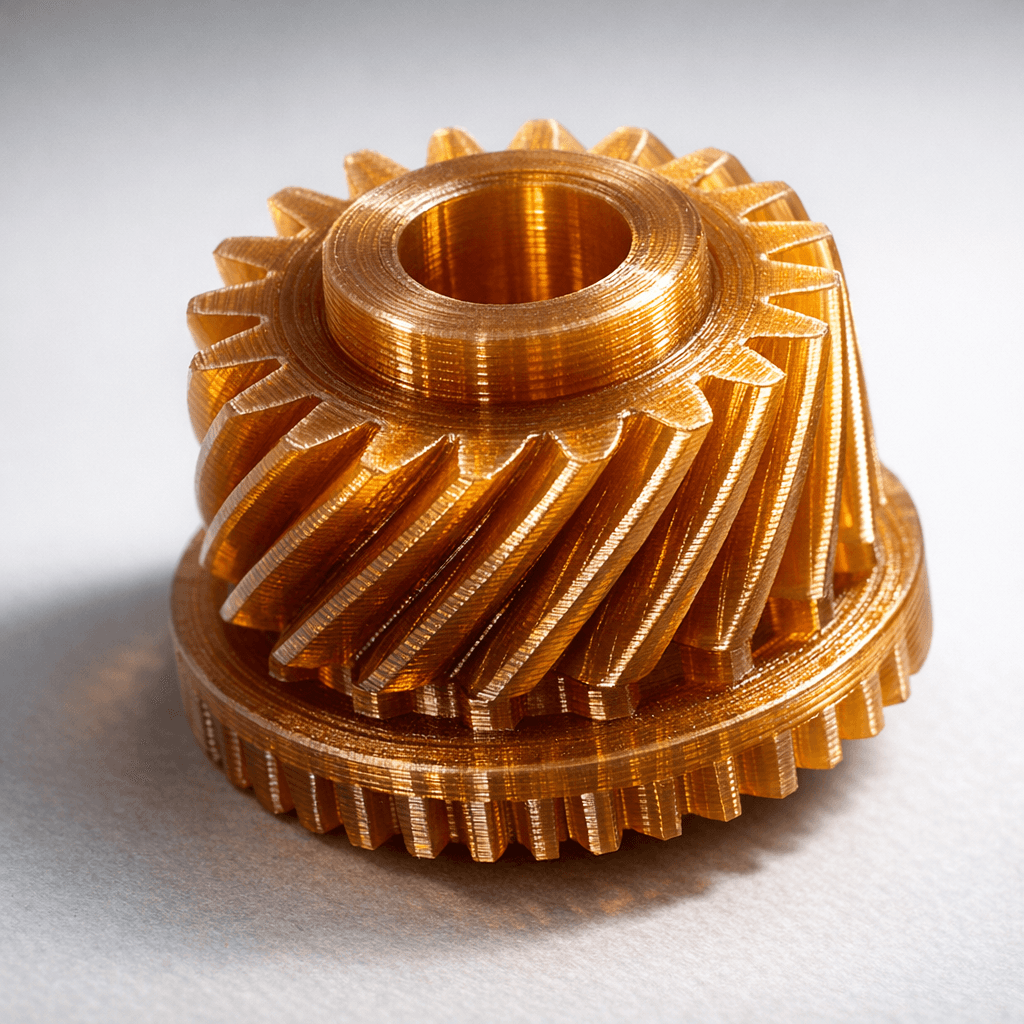

Зламалася шестерня в м'ясорубці?

М'ясорубка раптово перестала працювати - і ви вже думаєте, куди її викинути? Зачекайте. У більшості випадків причина поломки - це одна маленька пластикова або металева шестерня, яку можна надрукувати на 3D принтері буквально за кілька годин. Ми в DrukHouse3D стикаємося з такими запитами регулярно, і щоразу переконуємось: люди просто не знають, що є простіший і дешевший варіант, ніж купувати нову техніку.

Більшість сучасних м'ясорубок - навіть дорогих брендів - мають у редукторі пластикові шестерні. Це не дефект і не економія виробника. Це свідомий захист: пластикова деталь ламається першою, щоб не пошкодити мотор і металевий корпус. Своєрідний "запобіжник".

Проблема в тому, що запасні деталі на конкретну модель знайти буває неможливо. Особливо якщо м'ясорубці 5-10 років, або вона куплена за кордоном. Офіційний сервіс або не береться за ремонт, або називає ціну, за яку можна купити нову. Ось тут і з'являється 3D друк як реальне рішення.

Типова шестерня редуктора м'ясорубки - це деталь діаметром від 20 до 60 мм, з висотою зубів 2-5 мм і кількістю зубів від 12 до 40. Вона може бути прямозубою або косозубою. Геометрія виглядає складною, але для FDM друку це цілком реалізована задача.

Головне - мати готову 3D модель. Ми в DrukHouse3D 3D друк на замовлення приймаємо файли у форматах STL, OBJ, 3MF або STEP. Якщо у вас є модель - ми беремося за роботу одразу. Якщо моделі немає - пошукайте на Thingiverse, MyMiniFactory або Printables за назвою вашої моделі м'ясорубки, часто хтось уже викладав потрібну деталь.

Вибір матеріалу - критичний момент. Не кожен пластик витримає навантаження редуктора.

PETG - один з найкращих варіантів для таких деталей. Він поєднує гнучкість і міцність, добре переносить вібрацію, не кришиться від ударів і стійкий до температур до 80°C. Саме такі умови - у редукторі м'ясорубки під час роботи.

PLA в цьому випадку не підійде - він крихкий під циклічними навантаженнями і розм'якшується вже при 60°C. Якщо шестерня потрапляє у зону нагріву від мотора, деталь деформується за кілька хвилин роботи.

Для особливо навантажених вузлів можна використовувати нейлон або ABS, але вони вимагають складніших умов друку. PETG у більшості випадків - оптимальний баланс між доступністю і надійністю.

Це не декоративна фігурка, тому параметри друку мають значення. Ось що ми використовуємо для подібних деталей:

Висота шару - 0.15-0.2 мм. Менший шар дає кращу точність зубів і плавніший контакт між деталями. Заповнення - мінімум 40-60%, для сильно навантажених деталей - до 80%. Кількість периметрів - не менше 4-5, щоб стінки були товстими і витримували крутний момент. Температура друку PETG - 230-245°C, стіл - 70-80°C. Швидкість друку - 40-50 мм/с для зовнішніх периметрів, щоб зуби вийшли рівними.

Час друку типової шестерні при таких параметрах - від 1.5 до 4 годин залежно від розміру. Вага готової деталі - зазвичай 15-60 грамів.

FDM друк дає точність ±0.2-0.3 мм на зовнішніх розмірах. Для шестерень редуктора це цілком прийнятно - невеликий люфт навіть корисний, щоб деталь не заклинювала. Якщо потрібна вища точність, можна трохи обробити деталь наждачним папером або використати STEP файл для точнішої нарізки.

Конкретні цифри залежать від розміру і складності деталі. Але для розуміння масштабу: шестерня вагою 30 грамів з PETG коштуватиме у нас в межах 150-350 гривень. Порівняйте це з ціною нової м'ясорубки від 1500 гривень і вище, або з "ремонтом" у сервісі, де можуть назвати ціну 500-800 гривень тільки за роботу.

Якщо у вас кілька однакових деталей або потрібно надрукувати запасну - серійний 3D друк дозволяє зробити 2-3 копії за значно меншу ціну на одиницю.

Поки ми говоримо про м'ясорубки - варто згадати, що схожий підхід працює для десятків інших побутових приладів. М'ясорубка - лише найпоширеніший приклад.

Кришки відсіків для батарейок у пультах, ніжки кухонної техніки, кронштейни для полиць, ручки дверцят духовки, тримачі для шлангів пилососа - все це реальні деталі, які ми друкуємо для клієнтів. 3D друк деталей для побуту - це напрям, який у нас росте щомісяця, бо люди поступово розуміють: не треба викидати справну в цілому річ через одну зламану дрібницю.

DrukHouse3D працює у Черкасах. Якщо вам потрібен 3D друк Черкаси - ми приймаємо деталі на самовивіз або відправляємо по всій Україні через Нову Пошту. Зазвичай замовлення виконується за 1-3 робочих дні залежно від завантаженості.

Важлива деталь: наша майстерня оснащена резервним живленням, тому відключення світла не зупиняє роботу. Для клієнтів це означає передбачувані терміни незалежно від ситуації з електрикою.

Щоб зробити замовлення, надішліть нам файл моделі і вкажіть бажаний матеріал. Якщо є питання щодо вибору матеріалу або параметрів - зв'яжіться з нами, допоможемо розібратися.

Залежить від навантаження і матеріалу. PETG і нейлон добре справляються з навантаженнями побутових м'ясорубок. Якщо оригінальна деталь теж була пластиковою - надрукована замінить її без проблем.

Перевірте Thingiverse або Printables - введіть назву моделі м'ясорубки. Якщо не знайшли - можна замовити виготовлення моделі у стороннього дизайнера, ми ж займаємося тільки друком готових файлів.

При правильному матеріалі і параметрах друку - порівнянно з оригіналом. Деякі клієнти повідомляють, що надрукована деталь служить довше, бо вони підбирають міцніший матеріал, ніж використовував виробник.

FDM друк працює з пластиком і композитами. Для металевих деталей потрібні інші технології - лиття або фрезерування. Але для більшості побутових шестерень пластик PETG або нейлон - повністю достатнє рішення.

Ми не займаємося 3D моделюванням, тому файл потрібно підготувати заздалегідь. Можна знайти модель онлайн або звернутися до фрілансера-моделера - їх легко знайти на платформах для замовлення дизайну.
