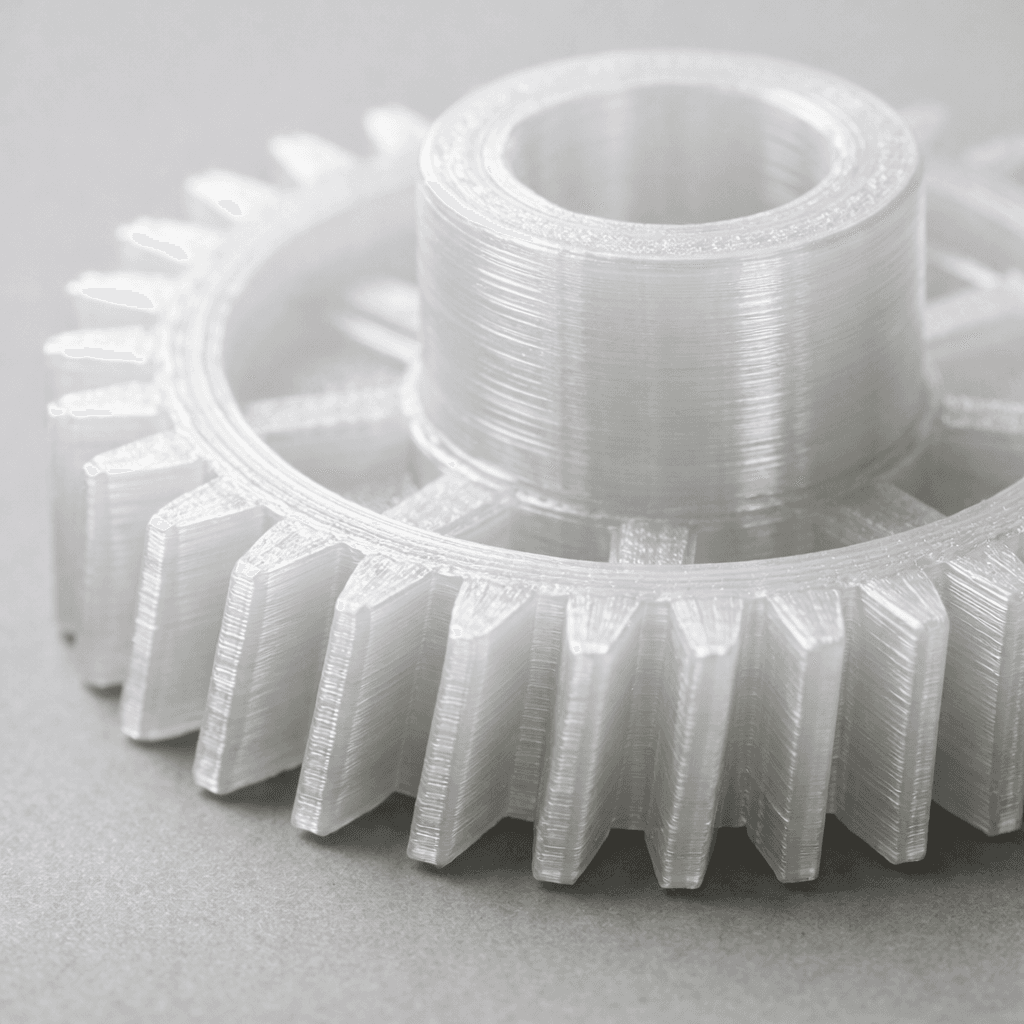

Зламалася шестерня? Не викидайте!

Зламана пластикова шестерня в м'ясорубці чи пральній машині - це один із найпоширеніших сценаріїв, коли справна в цілому техніка летить на смітник. Люди роками не можуть знайти потрібну деталь у магазинах, виробник давно припинив випуск запчастин, а майстри в сервісі лише розводять руками. Але є рішення, про яке більшість ще не знає: 3D друк деталей дозволяє відновити таку шестерню буквально за день-два, і коштує це в рази дешевше за нову техніку.

Виробники побутової техніки навмисно або через економію використовують пластикові шестерні там, де теоретично могли б поставити металеві. Пластик дешевший у виробництві, але має обмежений ресурс. У м'ясорубках це зазвичай черв'ячна передача або ведена шестерня редуктора, яка приймає на себе основне навантаження при перемелюванні твердого м'яса чи кісток. У пральних машинах - шестерня приводу барабана або деталі програматора.

Проблема пошуку запчастин стає критичною, коли техніці більше 5-7 років. Офіційні постачальники знімають деталі з виробництва, неофіційні продають підробки сумнівної якості, а на маркетплейсах можна натрапити на деталь "схожу, але не ту". Результат - або чекати місяцями, або купувати нову техніку за 3000-8000 гривень замість того, щоб відремонтувати стару за 200-400 гривень.

FDM-друк дозволяє відтворити деталь точно за вашими вимірами. Головне - мати готову 3D-модель шестерні у форматі STL, OBJ, 3MF або STEP. Якщо ви знаходите таку модель у відкритих базах (Thingiverse, Printables, GrabCAD), або замовляєте її в інженера, далі процес дуже простий: ви передаєте файл у майстерню, і деталь друкується.

Важливо розуміти технічну сторону процесу. Шестерні - це деталі з навантаженням, тому вибір матеріалу та налаштувань друку має вирішальне значення.

Для шестерень у побутовій техніці найчастіше використовують кілька матеріалів:

PETG - оптимальний вибір для більшості шестерень у домашній техніці. Він поєднує достатню жорсткість, стійкість до ударних навантажень і температурну стійкість до 75-80°C. Друкується при температурі 230-245°C, добре склеює шари, що дає деталі хорошу міцність на розрив. Для м'ясорубки або пральної машини це зазвичай перший вибір.

PLA - підходить для деталей без серйозного навантаження, наприклад, шестерень програматора або таймера. Температура друку 190-220°C, але теплостійкість лише до 60°C, тому для механізмів поруч із двигуном він не підходить.

Нейлон (PA) або POM-подібні матеріали - для шестерень із постійним тертям і високим навантаженням. Вони мають низький коефіцієнт тертя і добре зносостійкі, але складніші у друці.

Для якісної шестерні важливі конкретні налаштування. Висота шару - 0.1-0.15 мм для деталей із дрібними зубами, щоб зберегти точність геометрії. Заповнення - від 60% до 100% для навантажених деталей. Кількість периметрів - мінімум 4-5, щоб стінки зубів були суцільними, а не порожнистими. Швидкість друку для зовнішніх контурів - 30-40 мм/с, щоб зуби вийшли рівними.

Орієнтація деталі при друці теж критична. Шестерню зазвичай кладуть плашмя, щоб шари йшли перпендикулярно до осі обертання - так зуби витримують бічні навантаження набагато краще.

Найпоширеніші запити на відновлення деталей через 3D друк у Черкасах - це саме шестерні від м'ясорубок Zelmer, Bosch, Moulinex, а також деталі редукторів пральних машин Samsung і LG. Типова ситуація: техніка куплена 8-10 років тому, офіційний сервіс каже "запчастин немає", а нова машина коштує від 6000 гривень. Надрукована шестерня з PETG або нейлону коштує 150-400 гривень залежно від розміру і складності, і вирішує проблему повністю.

Ще один популярний випадок - шестерні в кухонних комбайнах і хлібопічках. Там зазвичай є пластикова муфта або шестерня приводу, яка навмисно зроблена слабшою, щоб захищати двигун. Вона ламається першою при перевантаженні. Відтворити таку деталь через 3D друк на замовлення - справа кількох годин друку.

Процес замовлення простий, але є кілька важливих кроків:

Перший крок - знайти або підготувати 3D-модель. Якщо ви технічно підкований, можна виміряти зламану шестерню штангенциркулем і знайти відповідну модель у відкритих базах. Якщо ні - зверніться до інженера-конструктора, який зробить модель за вашими вимірами або фото. Майстерня DrukHouse3D приймає файли у форматах STL, OBJ, 3MF та STEP.

Другий крок - передати файл і уточнити матеріал. Скажіть, де буде використовуватися деталь, яке навантаження вона несе і чи є поруч джерела тепла. На основі цього підбирається оптимальний матеріал.

Третій крок - отримати деталь. Майстерня знаходиться в Черкасах, але відправка можлива по всій Україні через Нову Пошту або Укрпошту. Терміни друку зазвичай 1-3 дні залежно від розміру деталі та завантаженості обладнання. Важливо: майстерня працює зі стабільним резервним живленням, тому перебої в електромережі не впливають на терміни виконання замовлень.

Чесно кажучи, є ситуації, де друк не є ідеальним рішенням. Якщо шестерня металева - FDM-друк пластиком не замінить метал за міцністю при дуже високих навантаженнях. Якщо деталь потребує допуску точнішого за 0.1-0.2 мм - можливо, знадобиться додаткова механічна обробка після друку. Якщо у вас немає 3D-моделі і деталь дуже складна геометрично - вартість моделювання може зробити ремонт недоцільним економічно.

Але для переважної більшості побутових шестерень середніх розмірів із модулем зуба від 0.5 до 3 мм - 3D друк працює чудово і є реальною альтернативою купівлі нової техніки.

Якщо ви займаєтеся ремонтом побутової техніки і регулярно стикаєтеся з дефіцитом запчастин, є сенс розглянути серійний 3D друк. Замовивши одразу 10-20 однакових шестерень, ви отримуєте нижчу ціну за одиницю і постійний запас деталей під рукою. Це особливо актуально для сервісних центрів, які спеціалізуються на конкретних брендах техніки.

Залежить від матеріалу. Шестерня з нейлону або PETG із заповненням 80-100% і правильною орієнтацією друку витримує навантаження, порівнянні з оригінальними пластиковими деталями. У багатьох випадках надрукована деталь служить навіть довше, якщо оригінал був із дешевого крихкого пластику.

Невелика шестерня діаметром 30-50 мм друкується за 2-4 години. Більша деталь діаметром 80-100 мм - за 6-10 годин. Терміни виготовлення з урахуванням черги замовлень - зазвичай 1-3 робочих дні.

Майстерня DrukHouse3D не займається 3D-моделюванням, але може порекомендувати, де знайти модель або до кого звернутися за її розробкою. Багато популярних шестерень для поширених брендів техніки вже є у відкритих базах моделей.

Ні, для друку потрібен готовий файл у форматі STL, OBJ, 3MF або STEP. Фотографія не є достатньою основою для точного відтворення деталі.

Можна замовити навіть одну деталь. Мінімального порогу немає, хоча при замовленні кількох однакових деталей вартість одиниці буде нижчою.

Якщо у вас зламалася шестерня і ви не хочете викидати справну техніку - зв'яжіться з нами, опишіть ситуацію і надішліть файл моделі. Разом знайдемо найкраще рішення для вашого випадку.
