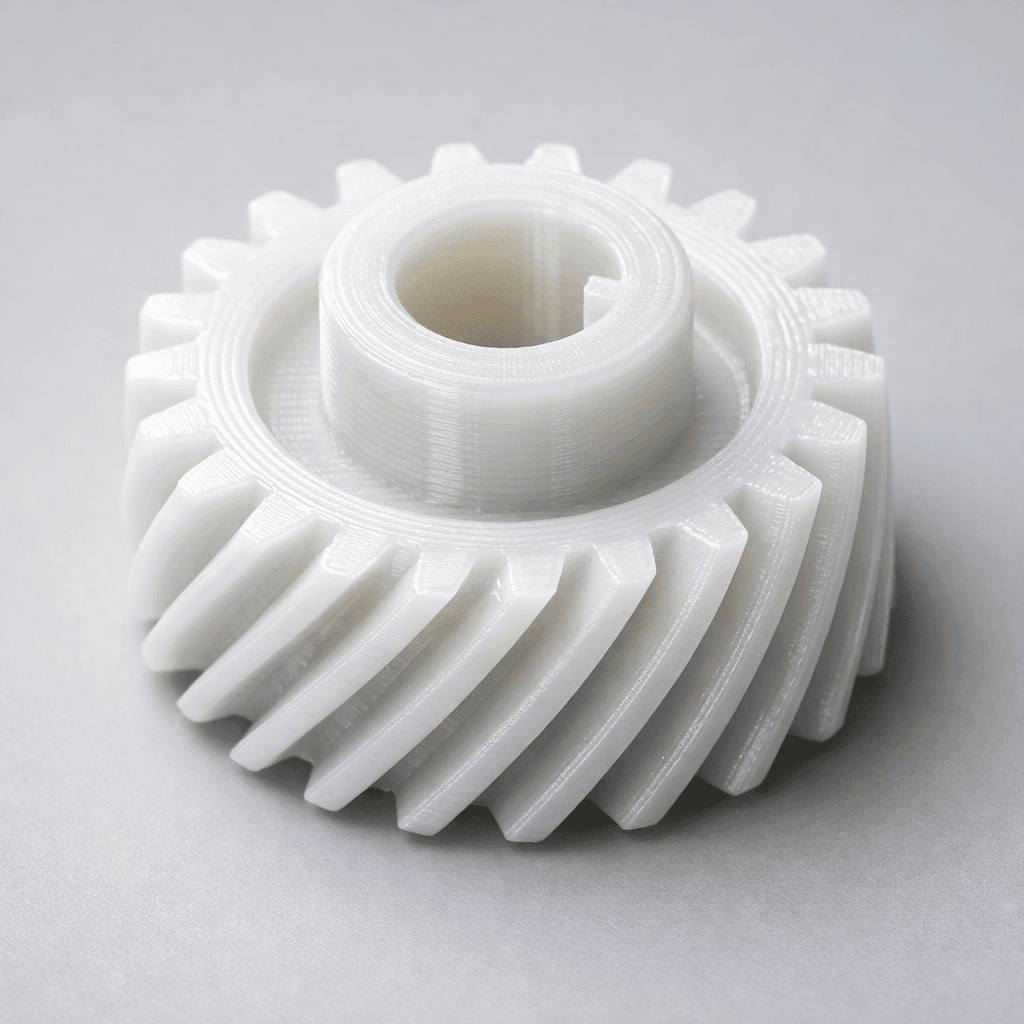

Зламалась шестерня в м'ясорубці? Друкуємо!

Класична ситуація: готуєшся до великого застілля, дістаєш м'ясорубку, і вона просто не крутиться. Знімаєш корпус, а там - зламана пластикова шестерня. Дрібна деталька розміром із монету, яка коштує копійки у виробництві, але знайти її окремо майже нереально. Виробник пропонує купити нову м'ясорубку або чекати запчастину тижнями з якогось складу в Китаї. Але є третій варіант, про який більшість людей просто не знає: надрукувати шестерню на 3D принтері за годину-дві.

Більшість сучасних м'ясорубок - навіть дорогих брендових - мають у механізмі одну або кілька пластикових шестерень. Це не дефект і не економія на матеріалах. Виробники навмисно роблять одну деталь "слабкою ланкою", щоб вона ламалась першою при перевантаженні - замість того, щоб горів мотор. Тобто ця шестерня виконує роль запобіжника.

Проблема в тому, що знайти її як окрему запчастину буває дуже важко. Особливо якщо м'ясорубці вже кілька років, або модель не надто популярна. Магазини запчастин або не мають потрібного варіанту, або ціна на "оригінал" наближається до половини вартості нового пристрою.

3D друк деталей - це саме той випадок, де технологія показує свою реальну цінність у побуті. Не якийсь прототип для виставки, а конкретна деталь, яка вирішує конкретну проблему просто зараз.

Процес виглядає так: ви знаходите готову 3D модель зламаної шестерні (або аналогічної підходящої) на одному з відкритих ресурсів на кшталт Thingiverse чи Printables, завантажуєте файл у форматі STL або 3MF і передаєте нам. Ми налаштовуємо параметри друку під конкретний матеріал і геометрію деталі, і вже за 1-3 години у вас є готова шестерня.

Якщо точна модель вашої м'ясорубки не знайдена в базах, іноді достатньо виміряти зламану деталь штангенциркулем і знайти шестерню з аналогічними параметрами - кількість зубців, модуль, діаметр посадочного отвору. Такі речі добре стандартизовані.

Тут важливо не помилитись. Звичайний PLA, хоч і дешевий, для механічних деталей підходить погано - він крихкий при ударних навантаженнях і деформується від тепла вже при 60°C. М'ясорубка - це вібрації, тиск, іноді нагрів від мотора. Тому ми рекомендуємо інші матеріали.

PETG - оптимальний вибір для більшості побутових шестерень. Він витримує температури до 80°C, має хорошу ударну в'язкість, не вбирає вологу так активно, як нейлон, і добре друкується з точністю до 0.1-0.2 мм. Для шестерень м'ясорубки цього більш ніж достатньо.

Для важчих умов - наприклад, якщо мотор потужний і навантаження постійні - підійде нейлон або PETG з вуглецевим волокном. Але в більшості домашніх м'ясорубок PETG справляється чудово.

Для шестерень ми виставляємо підвищений відсоток заповнення - від 60% до 100%, залежно від розміру деталі та навантаження. Висота шару - 0.15-0.2 мм для кращої точності зубців. Кількість периметрів - мінімум 4-5, щоб стінки були монолітними. Температура друку для PETG - 230-245°C, стіл - 70-80°C.

Орієнтація деталі на столику принтера теж важлива: шестерню зазвичай кладуть плиском, щоб шари йшли перпендикулярно до осі обертання - так деталь витримує крутний момент значно краще.

Маленька шестерня з PETG важить зазвичай 5-20 грамів. Вартість матеріалу - буквально кілька гривень. Загальна ціна послуги залежить від складності геометрії та часу друку, але навіть із усіма витратами це виходить значно дешевше, ніж нова м'ясорубка або оригінальна запчастина з доставкою з-за кордону.

Час друку однієї невеликої шестерні - від 40 хвилин до 2-3 годин. Якщо замовлення надходить у першій половині дня, зазвичай деталь готова того ж дня.

Перший крок - пошук на Thingiverse або Printables за назвою або моделлю вашої м'ясорубки. Наприклад, "Zelmer meat grinder gear" або "Bosch MFW gear" дають десятки результатів. Багато людей вже стикались із тією самою проблемою і поділились моделями безкоштовно.

Якщо нічого не знайдено - напишіть нам, опишіть деталь, скиньте фото зламаної шестерні. Ми допоможемо підібрати підходящу модель із відкритих баз або порадимо, що зробити далі. Ми не займаємось 3D моделюванням, але добре орієнтуємось у тому, де знайти готові файли для побутових деталей.

Шестерні - лише один приклад. Аналогічно вирішується проблема зі зламаними кришками, ручками, фіксаторами, направляючими, тримачами. Якщо деталь пластикова і не несе критичного навантаження - з великою ймовірністю її можна надрукувати.

3D друк на замовлення у нашій майстерні в Черкасах дозволяє вирішувати саме такі побутові задачі - швидко, без зайвої бюрократії та зі зрозумілою ціною. Ми приймаємо файли у форматах STL, OBJ, 3MF і STEP, і беремось за замовлення будь-якого розміру - хоч одна шестерня, хоч десяток різних деталей одночасно.

Майстерня працює стабільно навіть під час відключень світла завдяки резервному живленню, тому терміни виконання не залежать від графіка відключень. Якщо вам потрібна деталь терміново - це важливо. Готові вироби можна забрати особисто у Черкасах або отримати доставкою по всій Україні через Нову Пошту.

Залежить від матеріалу оригіналу та параметрів друку. У більшості випадків PETG із 80-100% заповненням показує характеристики, порівнянні з оригінальним пластиком. Якщо оригінальна деталь була нейлоновою - використовуємо нейлон.

Ні. Достатньо знайти або мати файл моделі у форматі STL або 3MF і передати нам. Решту ми беремо на себе.

Якщо є фото та приблизні розміри - часто вдається знайти відповідну модель у відкритих базах. Напишіть нам, розберемось разом.

При правильно підібраному матеріалі та параметрах друку - порівняно з оригіналом. Деякі користувачі повідомляють, що надрукована шестерня прожила довше за оригінальну, бо вони більше не перевантажували м'ясорубку.

Так, ми беремось навіть за одну деталь. Мінімального розміру замовлення немає.

Якщо ваша м'ясорубка вже стоїть розібрана і ви тримаєте в руках зламану шестерню - не поспішайте на сайт інтернет-магазину за новою технікою. Знайдіть модель, напишіть нам через сторінку контактів, і вже завтра кухня знову запрацює в повну силу.
