Запчастини для дрона: друкуй, не шукай

Якщо ти хоч раз розбивав квадрокоптер і потім годинами рився в інтернеті в пошуках потрібної деталі - ця стаття для тебе. Власники дронів, які вже спробували 3D друк, рідко повертаються до старого способу. І справа не тільки в зручності. Тут є і швидкість, і ціна, і можливість отримати деталь, якої взагалі немає у продажу. Розберемо все по порядку.

Чому пошук запчастин в інтернеті - це біль

Ситуація знайома: дрон впав, відламався кронштейн мотора або тріснув корпус. Заходиш на маркетплейси, пишеш назву моделі - і або нічого немає, або є, але з доставкою 3-6 тижнів з Китаю. Або є, але коштує як половина нового дрона.

Для популярних моделей типу DJI Mini або Mavic ще якось можна знайти оригінальні деталі. Але якщо у тебе гоночний фрейм власної збірки, FPV квадрик нестандартної конфігурації або старіша модель, яку вже знято з виробництва - пошуки можуть затягнутися на тижні. А дрон тим часом стоїть і чекає.

Ще одна проблема - якість. Китайські "оригінальні" запчастини часто виявляються підробками, і зрозуміти це можна тільки після того, як деталь уже зламалася вдруге.

Як 3D друк змінив ситуацію для пілотів дронів

Перехід на друк запчастин - це не якась екзотика. Це вже давно стандартна практика серед FPV-пілотів і любителів квадрокоптерів. На платформах типу Thingiverse або Printables є тисячі готових моделей: від захисних дуг для пропелерів до повноцінних рам для гоночних дронів.

Маєш файл STL або 3MF - і деталь можна надрукувати буквально за кілька годин. Не треба чекати доставки, не треба переплачувати за "оригінал" сумнівного походження.

3D друк на замовлення дозволяє отримати готову деталь навіть без власного принтера. Просто надсилаєш файл і отримуєш результат.

Які деталі дрона реально друкують на FDM принтері

Захисні елементи та корпуси

Найпопулярніше - це захисні дуги для пропелерів (prop guards). Вони часто ламаються першими при падіннях, і купити їх для нестандартних конфігурацій практично нереально. Друкуються з PETG або ABS за 1-2 години, товщина стінок зазвичай 1,2-2 мм, заповнення 30-40%.

Корпуси для польотних контролерів, кришки відсіків батареї, захисні рамки для камер - все це чудово виходить на FDM принтері. Висота шару 0,2 мм дає достатню точність для більшості таких деталей.

Кронштейни та тримачі

Кронштейни для кріплення камер GoPro або RunCam - класичний приклад. Стандартні кути нахилу 30°, 45°, 60° є у вільному доступі як готові моделі. Але якщо потрібен нестандартний кут або специфічне кріплення - майстер може надрукувати за твоїми параметрами.

Тримачі для антен, кріплення для FPV-окулярів, підставки для зарядних станцій - все це дрібниці, які коштують копійки у друці, але реально полегшують життя.

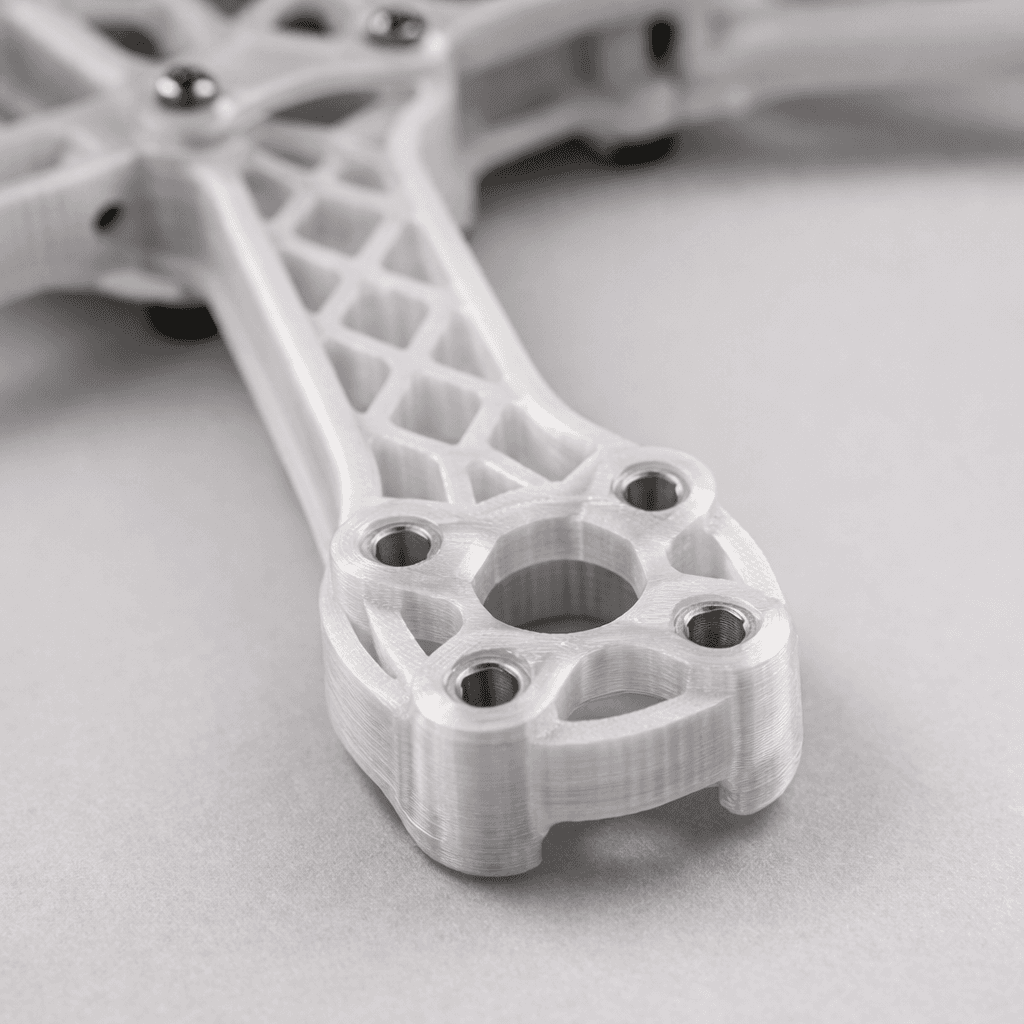

Рами та фрейми для гоночних дронів

Це вже серйозніший рівень. Гоночні фрейми розміром 3-5 дюймів можна повністю надрукувати з PETG або нейлону. Звичайно, карбонові рами міцніші, але для тренувань і відпрацювання маневрів друкований фрейм - цілком робочий варіант. Вартість матеріалу на один фрейм - від 50 до 150 гривень залежно від розміру і матеріалу.

Який матеріал вибрати для запчастин дрона

Вибір матеріалу залежить від того, де і як буде використовуватися деталь.

PETG - найпопулярніший вибір для деталей дронів. Температура друку 230-250°C, добра ударна міцність, стійкість до вологи. Для більшості кронштейнів, корпусів і захисних елементів - оптимально. Деталі з PETG витримують удари краще, ніж PLA, і не розм'якшуються на сонці.

PLA підходить для прототипів і деталей, які не зазнають механічних навантажень. Дешевший, простіший у друці, але крихкіший і погано переносить нагрів вище 60°C. Для деталей поруч з ESC або мотором - не найкращий вибір.

ABS і ASA - якщо деталь буде під прямим сонцем або в умовах підвищеної температури. ASA особливо добре підходить для зовнішніх елементів завдяки UV-стійкості. Температура друку 240-260°C, потрібен закритий принтер.

Нейлон (PA12) - для деталей, що зазнають постійних вібрацій і ударів. Гнучкий, міцний, але вимагає сухого зберігання філаменту і акуратного налаштування друку.

Скільки коштує надрукувати запчастину

Конкретні цифри завжди переконливіші за загальні слова. Ось приблизний розрахунок:

Захисна дуга для пропелера (один елемент) - вага приблизно 8-15 грамів. При вартості PETG філаменту 600-800 грн/кг вартість матеріалу складає 5-12 гривень. Час друку - 40-80 хвилин при швидкості 50-60 мм/с.

Кронштейн камери - 20-40 грамів, 15-30 гривень матеріалу, 1,5-3 години друку.

Повний комплект prop guards для квадрика 5 дюймів (4 штуки) - 60-100 грамів матеріалу, вартість друку в майстерні зазвичай 200-400 гривень. Порівняй з ціною оригінальних або замовних деталей - різниця відчутна.

Серійний 3D друк стає ще вигіднішим, якщо треба одразу кілька однакових деталей - наприклад, запасний комплект prop guards або кілька кронштейнів.

Де брати 3D моделі для запчастин дрона

Якщо у тебе популярна модель дрона - швидше за все, модель вже є на Thingiverse, Printables або Cults3D. Шукай за назвою моделі + "replacement part" або "spare part".

Для нестандартних збірок ситуація складніша. Тут або шукаєш майстра, який зробить моделювання (але це вже окрема послуга), або адаптуєш наближену модель.

Важливо: у DrukHouse3D ми працюємо тільки з готовими моделями у форматах STL, OBJ, 3MF або STEP. Послуги 3D моделювання ми не надаємо, але якщо файл є - надрукуємо швидко і якісно.

Про доставку і роботу майстерні

Майстерня DrukHouse3D знаходиться в Черкасах. Якщо тобі потрібен 3D друк у Черкасах - можна забрати деталі особисто. Для всіх інших - відправляємо по всій Україні через Нову Пошту або Укрпошту.

Окремий момент, який важливий в наших реаліях: майстерня працює зі стабільним резервним живленням. Графіки відключень не зупиняють виробництво, тому терміни виконання замовлень ми витримуємо навіть під час тривалих знеструмлень. Для пілотів, яким потрібна деталь до вихідних польотів - це не дрібниця.

3D друк деталей для дронів - один з напрямків, з яким ми працюємо регулярно. Від дрібних кронштейнів до повноцінних захисних конструкцій.

FAQ: часті питання про друк запчастин для дронів

Чи витримає надрукована деталь удар при падінні?

Залежить від матеріалу і конструкції. PETG з заповненням 40-50% і товщиною стінок 1,5-2 мм витримує типові удари при тренувальних польотах. Для агресивного FPV-рейсингу краще використовувати нейлон або ABS.

Скільки часу займає виготовлення?

Дрібні деталі - від 1 до 4 годин. Складніші елементи типу рами або корпусу - 6-12 годин. Зазвичай замовлення виконуємо протягом 1-2 робочих днів.

Чи можна надрукувати деталь за фото або зразком?

Ні. Для друку потрібен готовий 3D файл (STL, OBJ, 3MF або STEP). Послуги реверс-інжинірингу або моделювання за зразком ми не надаємо.

Чи є сенс друкувати деталі для дорогих дронів типу DJI?

Для оригінальних деталей конструкції - ні, там потрібна висока точність і специфічні матеріали. Але для аксесуарів: тримачів, захисту, кастомних кріплень - цілком. Багато власників DJI Mavic друкують кастомні підставки, захисні кришки і тримачі для пультів.

Яка мінімальна товщина стінки для деталей дрона?

Рекомендована мінімальна товщина стінки для функціональних деталей - 1,2 мм (3 периметри при соплі 0,4 мм). Для навантажених елементів - від 2 мм.

Чи можна замовити одразу кілька однакових деталей?

Так, і це вигідніше. При серійному друці вартість однієї деталі знижується, бо принтер друкує кілька штук за один запуск.

Якщо маєш готовий файл і хочеш отримати деталь швидко - зв'яжіться з нами, розрахуємо вартість і терміни конкретно для твого замовлення. Без зайвого очікування і без пошуків по всьому інтернету.
