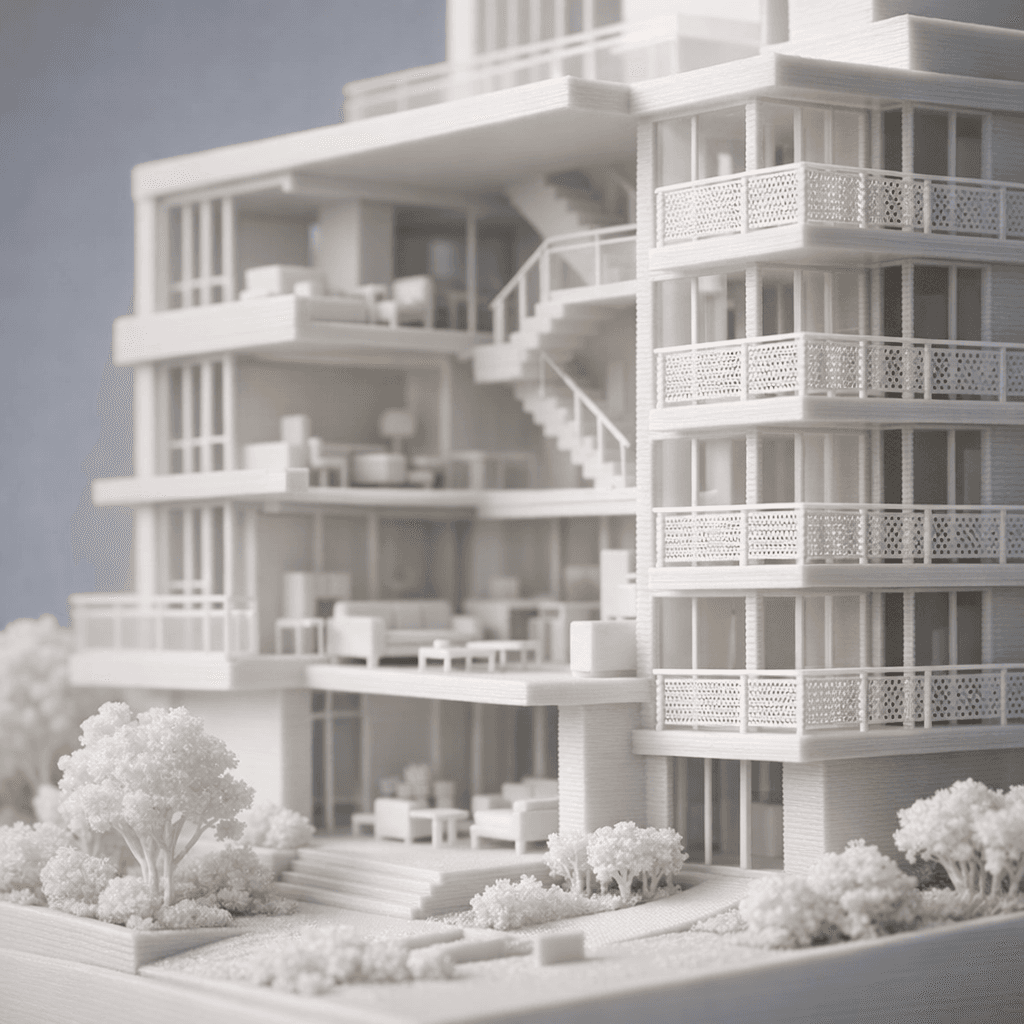

Від ескізу до макету за день

Ще кілька років тому виготовлення архітектурного макету займало тижні роботи: картон, пінопласт, скальпель, клей, безсонні ночі. Сьогодні студент-архітектор або проектне бюро може отримати готовий фізичний макет будівлі вже наступного ранку після відправки файлу. Саме так працює 3D друк на замовлення у 2024 році - швидко, точно і без зайвого клопоту.

Чому архітектори обирають 3D-друк для макетів

Класичний ручний макет має одну серйозну проблему: він коштує часу більше, ніж грошей. Коли замовник просить показати концепцію вже на наступному тижні, а команда ще не закінчила креслення - виникає паніка. 3D-друк вирішує цю проблему радикально.

Точність FDM-друку дозволяє відтворювати деталі розміром від 0,4 мм. Висота шару 0,1-0,2 мм забезпечує гладку поверхню фасадів, чіткі лінії вікон та рельєф покрівлі. Для масштабу 1:100 це означає, що вікно реального будинку висотою 1,5 метри на макеті матиме висоту 15 мм - і воно буде надруковано акуратно, без зазублин та нерівностей.

Ще один аргумент - ціна. Невеликий архітектурний макет будинку площею 150 кв.м у масштабі 1:100 важить приблизно 80-120 грамів пластику. При вартості матеріалу це виходить набагато дешевше, ніж замовляти лазерне різання або ручне виготовлення з MDF.

Як виглядає процес: від файлу до макету

Підготовка 3D-моделі

Найважливіший момент, який часто ігнорують початківці: 3D-друк працює тільки з готовою 3D-моделлю. Ми не займаємося 3D-моделюванням - це робота архітектора або його підрядника. Ми приймаємо файли у форматах STL, OBJ, 3MF або STEP.

Якщо у вас є модель у ArchiCAD, Revit або SketchUp - її потрібно просто експортувати у STL або OBJ. Це займає буквально 2-3 хвилини. Головне - переконатися, що модель "водонепроникна" (без дірок у меші) і правильно масштабована.

Вибір масштабу та розмірів

Найпоширеніші масштаби для архітектурних макетів:

1:200 - для великих комплексів та генпланів, деталізація мінімальна
1:100 - золотий стандарт для приватних будинків і невеликих будівель
1:50 - для демонстрації окремих фасадів або інтер'єрів
1:20 - для вузлів, деталей фасаду, входових груп

Для масштабу 1:100 типовий котедж 10x12 метрів займає на столі площу 10x12 см. Це зручно тримати в руках і показувати замовнику.

Друк і час виготовлення

Середній архітектурний макет у масштабі 1:100 друкується від 4 до 14 годин залежно від складності. Проста прямокутна будівля - 4-6 годин. Будинок зі складним дахом, еркерами та балконами - до 12-14 годин. Якщо файл надходить вранці, до кінця робочого дня або наступного ранку макет готовий.

Швидкість друку зазвичай складає 50-80 мм/с для архітектурних моделей - трохи повільніше за технічні деталі, але це дає кращу якість поверхні.

Матеріали для архітектурних макетів

PLA - найпопулярніший вибір

PLA - це стандартний вибір для більшості архітектурних макетів. Матеріал добре тримає форму, не деформується після друку, легко шліфується та фарбується. Температура друку 200-220°C, що дає стабільний результат.

PLA доступний у білому, сірому та бежевому кольорах - це ідеально для презентаційних макетів у нейтральній палітрі. Білий PLA під фотолампою виглядає як гіпсовий макет з архітектурної школи - класично і переконливо.

Коли потрібна підвищена міцність

Для макетів, які будуть часто перевозитися на виставки або передаватися замовникам, краще підходить PETG. Він менш крихкий за PLA і витримує незначні удари без сколів. Температура друку 230-250°C, адгезія між шарами краща - це важливо для тонких стін і колон макету.

Реальні кейси: студенти та бюро

Дипломний проект за ніч

Студенти архітектурних факультетів - одні з найактивніших користувачів 3D-друку. Типова ситуація: диплом здається через три дні, макет потрібен обов'язково, а часу на ручне виготовлення немає. Студент надсилає STL-файл ввечері, вранці забирає готовий макет.

Вага стандартного дипломного макету у масштабі 1:200 - 40-80 грамів. Час друку - 3-8 годин. Комісія бачить чітку, акуратну модель замість поспіхом склеєного картону - враження зовсім інше.

Презентація для інвестора

Проектне бюро, яке захищає концепцію перед девелопером, отримує серйозну перевагу з фізичним макетом на столі. Інвестор може взяти модель у руки, подивитися під різними кутами, зрозуміти масштаб і пропорції - те, чого не дає жоден рендер на екрані.

3D друк деталей дозволяє роздрукувати окремі елементи: фасад, розріз, генплан із рельєфом. Це дає можливість збирати макет модульно і при необхідності замінювати окремі частини після зауважень замовника.

Технічні нюанси для якісного результату

Товщина стін і дрібні деталі

Мінімальна товщина стіни, яка стабільно друкується на FDM-принтері - 0,8 мм (два проходи сопла 0,4 мм). У масштабі 1:100 це відповідає реальній стіні товщиною 80 см - трохи більше за стандарт, але прийнятно для макету.

Якщо модель містить стіни тонше 0,8 мм у масштабі друку - вони або не надрукуються, або будуть крихкими. Перед відправкою файлу варто перевірити мінімальні товщини в CAD-програмі.

Підтримки і складна геометрія

Нависаючі елементи - балкони, карнизи, консольні плити - вимагають підтримок під час друку. Це автоматично генерується в слайсері, але потім підтримки потрібно видаляти вручну. На архітектурних макетах це може залишати сліди на поверхні.

Рішення: розбивати складну модель на частини і друкувати їх окремо, а потім склеювати. Наприклад, дах друкується окремо від корпусу будівлі. Це дає чистішу поверхню і спрощує фарбування.

Фарбування та постобробка

Надрукований макет у білому PLA вже виглядає презентабельно. Але якщо потрібна додаткова обробка - шліфування зернистістю 180-320, ґрунтування та фарбування акриловими фарбами дають результат, неможливий відрізнити від гіпсового лиття.

3D друк у Черкасах для архітекторів

Наша майстерня знаходиться у Черкасах і приймає замовлення від архітекторів та студентів з усієї України. Якщо ви не з Черкас - не проблема: відправляємо готові макети Новою Поштою і Укрпоштою в будь-яке місто. Упаковка для крихких архітектурних моделей - посилена, з поролоновими вставками.

Окремо варто згадати про стабільність роботи. Ми маємо резервне живлення, тому відключення світла не зривають дедлайни. Якщо ви здаєте диплом у четвер - замовлення, прийняте у вівторок ввечері, буде виконане вчасно незалежно від ситуації з електроенергією.

Серійний 3D друк також доступний для бюро, які регулярно готують макети для тендерів або виставок. Постійним клієнтам - індивідуальні умови.

FAQ: Часті запитання архітекторів

Чи можна надрукувати макет з генпланом і рельєфом?

Так, рельєф чудово відтворюється FDM-друком. Горизонталі місцевості перетворюються на ступінчасту поверхню - це навіть виглядає стильно в архітектурних макетах. Важливо, щоб рельєф був змодельований у 3D-файлі.

Який максимальний розмір макету?

Робоча зона нашого обладнання дозволяє друкувати деталі до 300x300x400 мм. Великі макети розбиваються на секції та склеюються - шви практично непомітні після обробки.

Чи можна надрукувати прозорі вікна?

FDM-друк не дає справжньої прозорості. Але є два рішення: залишити отвори під вікна і вставити тонкий прозорий пластик вручну, або надрукувати рамки вікон без заповнення - це виглядає природно.

Скільки коштує архітектурний макет?

Ціна залежить від витрати матеріалу і часу друку. Простий котедж у масштабі 1:100 - від 300-500 гривень. Складний багатоквартирний будинок у масштабі 1:200 - від 600-1200 гривень. Точну вартість розраховуємо після отримання файлу.

Чи потрібна попередня оплата?

Так, для нових клієнтів - 50% передоплата. Для постійних клієнтів - за домовленістю.

Які файли ви приймаєте?

STL, OBJ, 3MF, STEP. Якщо у вас є модель у SketchUp або ArchiCAD - просто експортуйте у STL перед відправкою.

Якщо у вас є файл і дедлайн - зв'яжіться з нами, розрахуємо вартість і строки протягом кількох годин. Архітектурний макет, який вражає замовника, може бути готовий вже завтра.
