Уявіть, що ви берете звичайний клейовий пістолет і дуже повільно, шар за шаром, будуєте з нього об'ємну фігуру. Приблизно так і працює FDM 3D друк - тільки точніше, швидше і з набагато кращим результатом. Це найпоширеніша технологія 3D-друку у світі, і саме її ми використовуємо в Druk House 3D. Давайте розберемося, як це все влаштовано зсередини.

Що означає абревіатура FDM

FDM розшифровується як Fused Deposition Modeling - тобто моделювання методом наплавлення. Іноді зустрічається схожий термін FFF (Fused Filament Fabrication) - це те саме, просто інша назва.

Суть проста: принтер бере пластикову нитку (філамент), розплавляє її і наносить на платформу тонкими шарами. Кожен шар застигає і зчіплюється з попереднім. Так, шар за шаром, виростає готова деталь.

Нічого магічного - чиста фізика і трохи хімії.

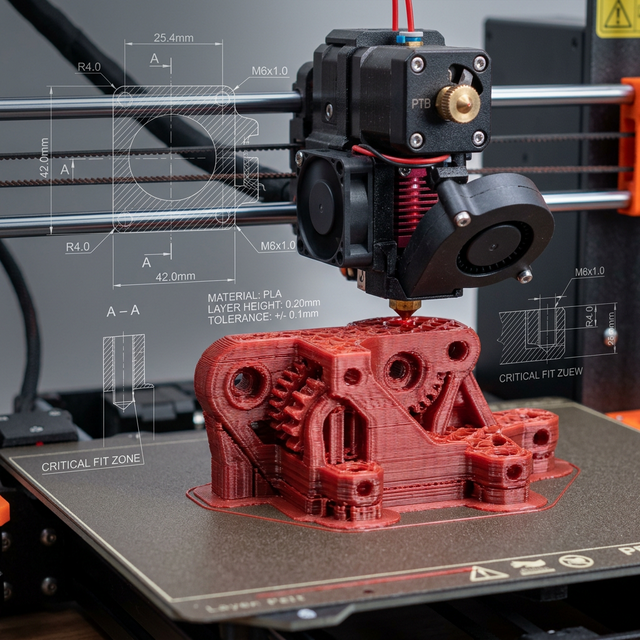

Як влаштований FDM принтер зсередини

Щоб зрозуміти технологію, варто знати основні вузли машини:

Екструдер - це механізм, який подає філамент. Він захоплює нитку і штовхає її вперед із заданою швидкістю.

Хотенд (hotend) - нагрівальний блок із соплом. Саме тут пластик розплавляється до потрібної температури. Залежно від матеріалу це може бути від 180°C до 300°C і вище.

Сопло - маленький отвір, через який виходить розплавлений пластик. Стандартний діаметр - 0,4 мм, але бувають і тонші (0,2 мм для деталей), і товстіші (0,6-1,0 мм для швидкого друку).

Стіл (bed) - платформа, на якій будується деталь. Зазвичай підігрівається, щоб перший шар добре прилипав і не відривався під час друку.

Система переміщення - мотори і напрямні, які рухають хотенд або стіл по осях X, Y і Z. Від точності цієї системи залежить якість готової деталі.

Як відбувається процес друку крок за кроком

Перш ніж щось надрукувати, потрібно підготувати файл. Ось як виглядає весь ланцюжок від ідеї до деталі:

1. Є 3D модель - файл у форматі STL, OBJ, 3MF або STEP. Це може бути щось завантажене з інтернету або намальоване в CAD-програмі.

2. Слайсинг - модель завантажують у спеціальну програму-слайсер (Cura, PrusaSlicer, Bambu Studio тощо). Слайсер нарізає модель на горизонтальні шари і генерує G-code - набір команд для принтера.

3. Налаштування параметрів - у слайсері задають товщину шару, швидкість, температуру, кількість периметрів, заповнення і багато іншого. Від цих налаштувань залежить і якість, і міцність деталі.

4. Друк - принтер читає G-code і починає будувати деталь. Хотенд рухається по заданій траєкторії, наносячи розплавлений пластик рядок за рядком, шар за шаром.

5. Постобробка - після друку деталь знімають зі столу, видаляють підтримки (якщо були), шліфують або фарбують за потреби.

Що таке шар і чому його товщина важлива

Товщина шару - один із ключових параметрів FDM друку. Вимірюється в міліметрах, типові значення: 0,1 мм, 0,15 мм, 0,2 мм, 0,3 мм.

Тонкі шари (0,1-0,15 мм) дають гладку поверхню і чіткі деталі, але друк займає набагато більше часу. Товсті шари (0,25-0,3 мм) прискорюють процес, але "сходинки" між шарами помітніші на вигляд.

Для більшості практичних задач оптимальним є шар 0,2 мм - хороший баланс між якістю і швидкістю.

Які матеріали використовують для FDM друку

Різноманіття філаментів - одна з головних переваг технології. Ось найпоширеніші:

PLA - найпопулярніший матеріал. Легко друкується, добре тримає форму, екологічний (виготовляється з кукурудзяного крохмалю). Підходить для декору, прототипів, іграшок. Мінус - не любить спеку і вологу.

PETG - міцніший і стійкіший до температури, ніж PLA. Трохи гнучкіший, добре переносить вологу. Популярний для функціональних деталей і корпусів.

ABS - класика. Міцний, термостійкий, легко обробляється ацетоном для згладжування поверхні. Але вимагає закритого принтера і добре провітрюваного приміщення через запах.

TPU - гнучкий матеріал. З нього роблять чохли, прокладки, деталі, які мають пружинити або деформуватися.

ASA, PA (нейлон), PC - інженерні матеріали для серйозних навантажень. Вимагають вищих температур і складніших умов друку.

Що таке підтримки і заповнення

Два поняття, які часто викликають питання у новачків.

Підтримки (supports) - тимчасові структури, які принтер будує під нависаючими частинами моделі. Без них пластик просто звисав би в повітрі і деформувався. Після друку підтримки видаляють вручну.

Заповнення (infill) - внутрішня структура деталі. Зазвичай деталь не друкується суцільною - всередині є сітчастий або стільниковий патерн. Відсоток заповнення впливає на міцність і вагу: 15-20% для легких декоративних речей, 40-60% і вище для деталей, які несуть навантаження.

Переваги FDM перед іншими технологіями

Чому саме FDM став таким масовим? Є кілька вагомих причин:

Доступна ціна - і обладнання, і матеріали коштують значно менше, ніж у SLA чи SLS.
Великий вибір матеріалів - від дешевого PLA до інженерних пластиків.
Великі розміри деталей - на відміну від смоляних принтерів, FDM може друкувати великі об'єкти.
Простота обслуговування - замінити сопло або стіл нескладно.
Швидкість для великих об'єктів - для масивних деталей FDM часто швидший за альтернативи.

Є і обмеження - поверхня має характерну шаруватість, дуже дрібні деталі відтворюються гірше, ніж на SLA. Але для переважної більшості практичних задач FDM справляється чудово.

Де застосовують FDM друк на практиці

Перелік застосувань величезний. Кілька реальних прикладів:

Прототипи і макети для бізнесу та інженерних задач
Запасні деталі для техніки і меблів, які вже не виробляють
Кастомні корпуси для електроніки та пристроїв
Декор, статуетки, персоналізовані подарунки
Оснастка і допоміжні інструменти для виробництва
Елементи косплею і реквізит

Якщо коротко - якщо щось можна намалювати в 3D, це можна надрукувати.

Як підготувати файл для замовлення

Для того щоб ми могли надрукувати вашу деталь, потрібен файл у підтримуваному форматі: STL, OBJ, 3MF або STEP. Це стандартні формати, які експортує будь-яка CAD або 3D-програма.

Якщо ви тільки починаєте і не маєте власної моделі - є відкриті бібліотеки (Thingiverse, Printables, Makerworld), де можна знайти тисячі готових файлів безкоштовно.

При замовленні варто одразу вказати: матеріал, колір, потрібну міцність і призначення деталі. Це допоможе нам підібрати оптимальні налаштування.

Як ми працюємо в Druk House 3D

Ми займаємося 3D друк Черкаси і відправляємо замовлення поштою по всій Україні - від Ужгорода до Харкова. Якщо ви в Черкасах, можна забрати замовлення особисто.

Наш процес простий: ви надсилаєте файл, ми оцінюємо вартість і терміни, погоджуємо деталі і беремося за роботу. Без зайвої бюрократії.

---

FDM - це не просто технологія, це інструмент, який дозволяє матеріалізувати будь-яку ідею. Тепер, коли ви знаєте, як це працює зсередини, набагато простіше зрозуміти, що можна зробити і як правильно підготу
