Партії деталей: ефективність 3D друку

Коли потрібно виготовити не одну деталь, а десятки або навіть сотні однакових виробів, одразу постає питання: як зробити це швидко, якісно і без зайвих витрат? Саме тут серійний 3D друк показує себе з найкращого боку. На відміну від традиційного виробництва, де підготовка до серії може коштувати більше, ніж самі деталі, FDM-друк дозволяє запустити партію практично без підготовчих витрат - достатньо готової 3D-моделі у форматі STL, OBJ, 3MF або STEP.

Логіка проста: чим більша партія, тим нижча собівартість однієї деталі. Але справа не лише в математиці. При друку партій ми оптимізуємо розташування деталей на столі принтера, мінімізуємо час на налаштування та перезавантаження, а матеріал витрачається ефективніше.

Наприклад, якщо одна невелика деталь розміром 40x30x20 мм важить близько 15-20 грамів і коштує умовно 50-70 гривень у поодиноці, то при замовленні партії від 50 штук ціна однієї деталі може знижуватися на 20-35% - просто за рахунок оптимізації процесу та завантаження столу.

Стіл принтера має конкретні розміри - наприклад, 220x220 мм або 300x300 мм залежно від моделі обладнання. На одному столі 300x300 мм можна розмістити одночасно від 10 до 30 невеликих деталей, якщо правильно підібрати їх орієнтацію та відступи між ними (зазвичай 5-8 мм між виробами).

Це означає, що замість 30 окремих запусків принтера ми робимо один - і отримуємо 30 готових деталей. Час друку при цьому набагато менший, ніж якби кожна деталь друкувалася окремо.

При виготовленні партій ми підбираємо параметри під конкретне завдання. Ось типові налаштування, які ми використовуємо:

Висота шару - для функціональних деталей зазвичай 0.2 мм, що забезпечує хороший баланс між якістю та швидкістю. Для деталей, де важлива точність або естетика, знижуємо до 0.12-0.15 мм. Для грубих технічних виробів, де швидкість важливіша, - 0.28-0.3 мм.

Швидкість друку - стандартна партійна швидкість 50-70 мм/с для PLA та PETG. При підвищених вимогах до якості зовнішньої поверхні зменшуємо до 30-40 мм/с на зовнішніх периметрах.

Температура - залежить від матеріалу. PLA друкується при 195-220°C, стіл підігрівається до 55-60°C. PETG вимагає 230-245°C на соплі та 70-80°C на столі.

Заповнення - для більшості функціональних деталей достатньо 20-30% заповнення типу gyroid або honeycomb. Це суттєво економить матеріал і час без втрати міцності.

Матеріал - це один із ключових параметрів при партійному виробництві. Ми працюємо з кількома основними варіантами:

PLA - найдоступніший і найшвидший у друці. Підходить для декоративних деталей, прототипів, виробів без механічних навантажень. Ціна матеріалу - одна з найнижчих, що робить його ідеальним для великих партій.

PETG - якщо деталі працюватимуть у складних умовах: контакт з водою, помірні температури до 80-85°C, механічні навантаження. PETG трохи дорожчий за PLA, але значно практичніший.

TPU - для еластичних деталей: прокладки, захисні елементи, ущільнювачі. Друкується повільніше - 25-35 мм/с, але незамінний там, де потрібна гнучкість.

Щоб не говорити абстрактно, ось кілька типових кейсів, з якими ми стикаємося в роботі.

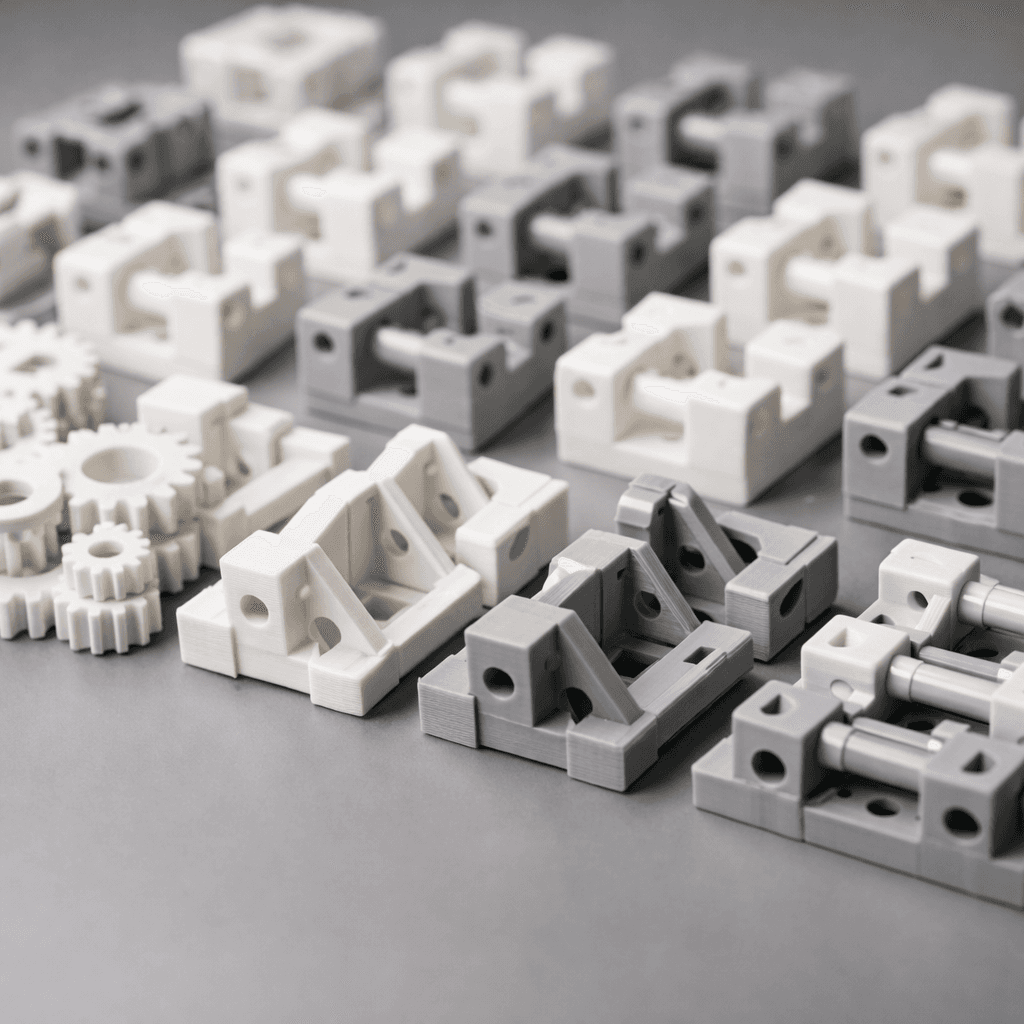

Кронштейни та тримачі - дуже популярний запит. Партія з 100 однакових кронштейнів для монтажу обладнання. Деталь розміром 60x40x25 мм, матеріал PETG, заповнення 40%, висота шару 0.2 мм. Вага однієї деталі - близько 25 грамів. При такому замовленні час виготовлення партії - 3-4 дні, собівартість матеріалу - близько 2.5 кг PETG на всю партію.

Корпуси для електроніки - часто замовляють стартапи та дрібне виробництво. Партія з 50 корпусів під плату Arduino або Raspberry Pi. Висота шару 0.15 мм для акуратного зовнішнього вигляду, PLA, 15-20% заповнення. Такі замовлення ми виконуємо за 2-3 дні.

Запасні частини - замінники деталей для обладнання, яке вже не виробляється. Тут важлива точність: відхилення не більше 0.2-0.3 мм від оригіналу. Матеріал підбираємо під умови роботи деталі.

Щоб процес пройшов без затримок і ви отримали саме те, що потрібно, дотримуйтесь кількох простих правил.

По-перше, надайте готову 3D-модель у форматі STL, OBJ, 3MF або STEP. Ми не займаємося розробкою моделей - тільки друком. Якщо модель є, все інше беремо на себе.

По-друге, вкажіть матеріал і колір. Якщо не знаєте, який матеріал підійде - опишіть умови використання деталі, і ми підкажемо оптимальний варіант.

По-третє, уточніть допуски. Якщо деталь повинна з'єднуватися з іншими елементами або вставлятися у конкретний отвір - вкажіть це. Ми підберемо параметри друку з урахуванням усадки матеріалу.

При великих партіях ми обов'язково друкуємо тестовий зразок перед запуском всієї серії. Це дозволяє перевірити розміри, якість поверхні та міцність деталі до того, як витрачати час і матеріал на всю партію.

Кожна партія проходить візуальний контроль: перевіряємо цілісність шарів, відсутність деформацій, відповідність розмірів. Деталі з дефектами відбраковуються і передруковуються.

Наша майстерня знаходиться в Черкасах, і якщо ви шукаєте якісний 3D друк Черкаси - ми готові прийняти замовлення будь-якого обсягу. Для клієнтів з інших міст організовуємо доставку по всій Україні через Нову Пошту або Укрпошту.

Окремо варто згадати про стабільність роботи. В умовах нестабільного електропостачання ми обладнали майстерню резервним живленням, тому виробничий процес не зупиняється навіть під час відключень. Це особливо важливо при великих партіях, де перебої можуть призвести до браку або затримки.

Орієнтовні терміни для партійних замовлень:

Терміни залежать від складності деталі, матеріалу та поточного завантаження обладнання.

Мінімальної кількості немає - ми беремо замовлення від однієї деталі. Але при замовленні від 10-20 штук ціна за одиницю суттєво знижується.

Так, але тоді це фактично кілька окремих замовлень, кожне з яких обраховується окремо.

Надайте нам 3D-модель, вкажіть матеріал і кількість - ми розрахуємо вартість протягом кількох годин. Вартість залежить від ваги деталі, матеріалу, складності та кількості.

Так, при замовленні від 50 штук ми обговорюємо індивідуальні умови.

STL, OBJ, 3MF та STEP. Інші формати не підтримуємо.

Звичайно. Рекомендуємо саме так і робити - спочатку друкуємо 1-2 зразки для вашого схвалення, потім запускаємо всю серію.

Якщо проблема в нашому виконанні - передруковуємо безкоштовно. Якщо в моделі - обговорюємо ситуацію індивідуально.

Якщо у вас є готова модель і потреба у виготовленні партії деталей - скористайтеся 3D друком деталей на замовлення або одразу зв'яжіться з нами, щоб обговорити деталі та отримати розрахунок вартості. Ми підберемо оптимальні параметри, матеріал і строки під ваше завдання.
