Кронштейни для VR-шолома під стіл

Якщо ви маєте VR-шолом, то вже знаєте цю проблему: після сесії в Беат Сейбер чи Half-Life: Alyx шолом лежить на столі й займає половину простору, контролери валяються поруч, а кабелі звисають у хаосі. Купити готовий кронштейн - не проблема, але коштують вони від 500 до 2000 гривень, часто не підходять під конкретну модель шолома, і виглядають досить посередньо. Саме тут 3D друк вирішує задачу краще за будь-що інше.

Монтаж під столешницю - це не просто красиво. Це функціонально: шолом завжди під рукою, не пилиться на полиці, не займає місце на столі, а контролери висять на своїх місцях і не падають. Для невеликих ігрових зон, де кожен сантиметр на рахунку, це рятівний варіант.

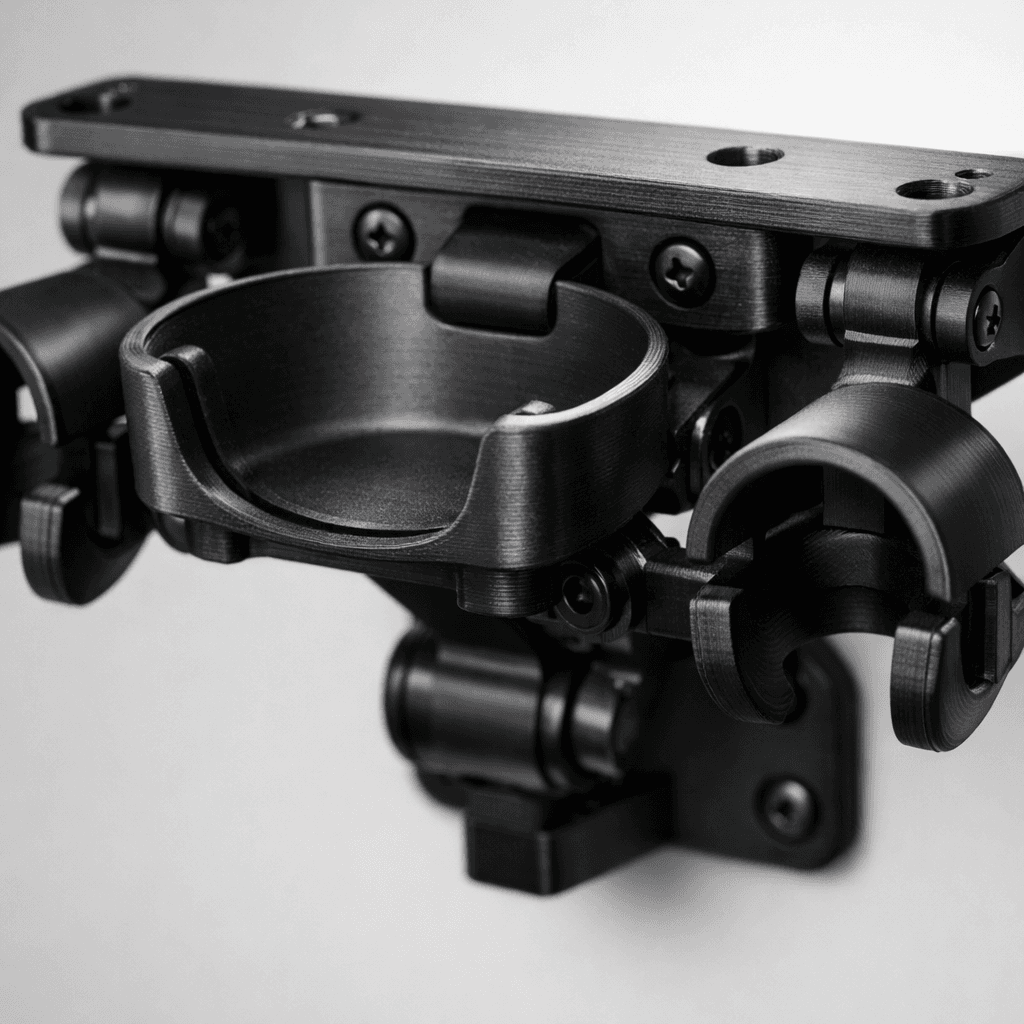

Класична схема виглядає так: основний кронштейн для шолома кріпиться до нижньої поверхні стільниці двома-чотирма гвинтами, а по боках - два менших підвіси для контролерів. Вся конструкція займає не більше 30-40 см по довжині та виступає вниз на 15-20 см. Шолом Meta Quest 3 або Valve Index при цьому зберігається вертикально, без тиску на лінзи.

Тут важливо не помилитися з вибором філаменту. Шолом важить від 500 до 800 грамів залежно від моделі, контролери - по 150-200 грамів кожен. Конструкція має тримати це постійно, а не лише під час зберігання.

PETG - оптимальний вибір для таких виробів. Він міцніший за PLA, не деформується при температурах до 80°C (що важливо, якщо стіл стоїть біля вікна влітку), і має достатню гнучкість, щоб не тріснути від вібрації чи випадкового удару. Друкуємо PETG при температурі сопла 235-245°C, стіл 70-80°C, швидкість 40-60 мм/с для якісного зчеплення шарів.

PLA також підходить, якщо шолом зберігається в приміщенні без прямого сонця і температура не перевищує 25-28°C. Зате PLA легше обробляється і дає чіткіші деталі при висоті шару 0.15-0.2 мм.

Для кронштейнів, які мають витримувати серйозне навантаження, рекомендуємо заповнення не менше 40%, стінки 3-4 периметри, і обов'язково друк у правильній орієнтації - щоб шари йшли перпендикулярно до основного навантаження.

Основний тримач для шолома зазвичай має форму "сідла" або "колиски" - повторює форму верхньої частини шолома або лобового ременя. Для Meta Quest 2 та Quest 3 популярні моделі з фіксацією за верхній ремінь, для Valve Index - за бічні дуги. Важливо, щоб шолом не торкався лінзами жодної поверхні.

Монтажна частина - пластина товщиною 6-8 мм з двома або чотирма отворами під гвинти M4 або M5. Для стільниць до 25 мм товщиною використовують гвинти 30-35 мм, для товстіших - 40-50 мм. Деякі моделі передбачають монтаж на струбцинах - без свердління, що зручно для орендованих приміщень.

Контролери зазвичай вішають за "ріжок" або рукоятку. Підвіс - це простий гачок або петля з внутрішнім діаметром під конкретну рукоятку. Для Touch Pro Controllers від Meta внутрішній діаметр гачка близько 35-38 мм, для контролерів Index - близько 32 мм.

Хороша деталь: якщо надрукувати підвіс із невеликим нахилом 10-15 градусів, контролер сам "заходить" у гачок і не падає при вібрації столу. Це дрібниця, але вона суттєво покращує зручність.

Якщо у вас шолом із кабелем (наприклад, підключений до ПК через Link), варто одразу друкувати кронштейн із інтегрованими кліпсами для кабелю. Кліпси діаметром 8-10 мм розміщують по периметру монтажної пластини - кабель акуратно укладається вздовж стільниці й не звисає.

Готові STL-файли для більшості популярних шоломів є на Printables та Thingiverse - для Meta Quest 1/2/3, Valve Index, HP Reverb G2, PlayStation VR2. Завантажуєте файл, надсилаєте нам - і ми друкуємо.

Якщо у вас нестандартна ситуація - шолом із кастомним ременем, специфічна форма стільниці, або потрібно вмістити ще й базові станції - краще знайти майстра з 3D моделювання, який підготує файл під ваші параметри. Ми приймаємо файли у форматах STL, OBJ, 3MF та STEP і одразу можемо оцінити, чи підходить модель для друку.

3D друк деталей такого типу зазвичай займає 2-4 години машинного часу залежно від складності. Один комплект (основний кронштейн плюс два підвіси для контролерів) важить приблизно 80-150 грамів готового виробу. Вартість матеріалу - відносно невелика, основна частина ціни - це час друку та налаштування.

Перед тим як шукати або замовляти файл, виміряйте кілька параметрів. По-перше, товщину стільниці - від цього залежить довжина кріпильних гвинтів. По-друге, відстань від краю столу до місця, де зручно вішати шолом - зазвичай 10-20 см від краю. По-третє, висоту від підлоги до нижньої поверхні стільниці - шолом не повинен торкатися підлоги або заважати ногам.

Якщо стіл скляний або з ламінату, де свердління небажане, існують варіанти кронштейнів на струбцинах або на двосторонньому монтажному скотчі з навантаженням до 5 кг - але для шолома вагою 700+ грамів краще все ж таки використовувати механічне кріплення.

Колір і матеріал вибирайте під інтер'єр. PETG чорного кольору виглядає нейтрально і не збирає видимий пил. Якщо стіл світлий - білий або сірий філамент. Для ігрових сетапів із RGB-підсвіткою є варіанти з прозорого PETG, де можна прокласти LED-стрічку всередині кронштейна.

Якщо ви організовуєте VR-зону або ігровий клуб із кількома шоломами, має сенс замовити одразу весь комплект кріплень. Серійний 3D друк дозволяє отримати однакові деталі для всіх станцій - однаковий колір, однакова якість, однакові розміри. При замовленні від 5 комплектів і більше вартість одиниці помітно знижується за рахунок оптимізації завантаження принтерів.

Наша майстерня працює у Черкасах, і 3D друк Черкаси для місцевих клієнтів означає можливість забрати готові вироби особисто або отримати їх уже наступного дня. Для замовників з інших міст відправляємо по всій Україні - Новою Поштою або Укрпоштою. Важливо: ми працюємо зі стабільним резервним живленням, тому навіть під час відключень електроенергії виробництво не зупиняється і терміни не зриваються.

Так, існують конструкції на струбцинах або монтажному скотчі. Але для надійного утримання шолома вагою 600-800 грамів рекомендуємо механічне кріплення гвинтами.

Залежно від складності та налаштувань - від 3 до 6 годин. Основний кронштейн для шолома друкується довше, підвіси для контролерів - по 30-60 хвилин кожен.

Для функціональних деталей із навантаженням оптимально 0.2-0.25 мм. Це баланс між міцністю та часом друку.

Підходить, якщо шолом зберігається в кімнаті без прямого сонця. Для більшої надійності та стійкості до температур краще PETG.

Ми приймаємо готові файли від клієнта у форматах STL, OBJ, 3MF, STEP. Пошук або створення 3D моделей - це окрема послуга сторонніх фахівців, ми займаємося безпосередньо друком.

Так, якщо ви надасте підходящий файл моделі. Якщо готового файлу немає - потрібно спочатку замовити моделювання у 3D дизайнера, а потім передати нам для друку.

Якщо у вас є готовий файл або ви вже знайшли потрібну модель на Printables - зв'яжіться з нами, уточніть параметри та матеріал, і ми розрахуємо вартість. Кронштейн для VR-шолома - це одна з тих речей, яку один раз друкуєш і забуваєш про безлад на столі назавжди.
