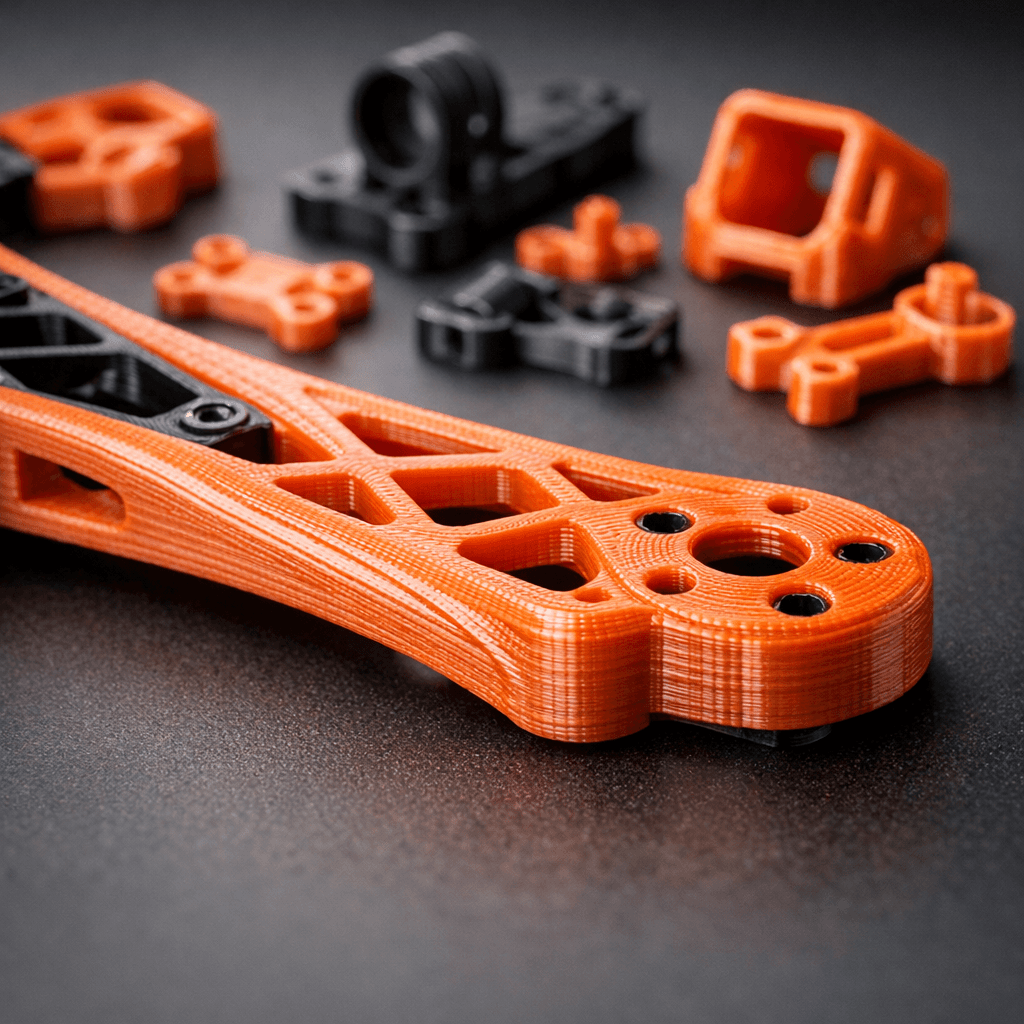

FPV запчастини: друк замість Китаю

Будь-який пілот FPV-дрона знає це відчуття: красивий польот, секунда неуважності - і квадрокоптер вже лежить у полі з відламаною рамою або розтрощеним кріпленням камери. Далі починається найнудніша частина - пошук запчастини, замовлення з Китаю, очікування від двох до шести тижнів, і весь цей час дрон просто збирає пил. Саме тому все більше FPV-пілотів в Україні переходять на 3D друк запчастин прямо тут і зараз.

Що ламається найчастіше і чому це критично

FPV-дрони - це апарати, які живуть у режимі постійного стресу. Навіть досвідчені пілоти регулярно б'ються. Якщо говорити про статистику поломок, то найчастіше страждають:

кріплення камери (camera mount) - приймають удар першими при лобовому зіткненні
захисні дужки пропелерів (prop guards) на дронах типу CineWhoop
кришки та корпуси для польотного контролера і ESC
тримачі антен приймача
кріплення GPS-модуля
нижні та верхні пластини рами, якщо вони пластикові

Металеві карбонові рами зазвичай виживають, але весь пластиковий "обвіс" розлітається при першому ж серйозному падінні. І саме цей пластик коштує копійки у виробництві, але замовляти його з Китаю - це тижні очікування.

Скільки реально чекати посилку і скільки коштує альтернатива

Стандартне замовлення з AliExpress або Banggood до України зараз займає від 3 до 7 тижнів. Є варіанти з прискореною доставкою за 10-14 днів, але вартість зростає у 3-4 рази. При цьому сама запчастина може коштувати 1-3 долари, а доставка - 5-15 доларів.

Тепер порівняємо з 3D друком. Типове кріплення камери для FPV-дрона важить від 3 до 12 грамів. При вартості філаменту PETG близько 400-500 гривень за кілограм, матеріал на одну деталь обходиться буквально в 2-5 гривень. Час друку такої деталі - від 20 хвилин до 2 годин залежно від складності. Загальна вартість з урахуванням друку - у рази менша за вартість доставки з Китаю, а головне - деталь готова того ж дня.

Які матеріали підходять для FPV запчастин

Тут важливо не помилитися, бо дрон - це не декоративна фігурка. Деталі працюють під навантаженням, вібрацією, і при черговому краші мають або захистити електроніку, або самі зламатися першими (як запобіжник).

PETG - основний вибір для більшості деталей

PETG - це золотий стандарт для FPV-запчастин. Він поєднує достатню жорсткість з певною гнучкістю, добре переносить вібрацію і не розтріскується від морозу на зимових польотах. Температура друку 230-245°C, стіл 70-80°C. Шар 0.2 мм дає хорошу деталізацію при прийнятній міцності. Для критичних кріплень краще використовувати шар 0.15 мм і заповнення від 40%.

TPU - для амортизуючих елементів

TPU незамінний там, де потрібна гнучкість і поглинання ударів. Антивібраційні кріплення камери, захисні бамперні накладки, чохли для приймачів - все це ідеально друкується з TPU з твердістю 95A. Температура друку 220-235°C, швидкість не більше 30-40 мм/с, інакше матеріал починає тягнутися. Деталі з TPU буквально рятують камери при краші - вони поглинають енергію удару замість того, щоб передавати її на дорогу оптику.

PLA - тільки для прототипів і некритичних деталей

PLA друкується найлегше (температура 200-215°C, стіл 60°C), але для FPV-дронів підходить обмежено. Він крихкий при ударі і погано переносить нагрів - а дрон у літній день на сонці може нагрітися до температур, при яких PLA починає деформуватися. Використовуйте PLA тільки для тестових прототипів або декоративних елементів.

Де брати моделі для друку

Більшість популярних FPV-рам мають відкриті бібліотеки запчастин. Ось де шукати:

Thingiverse і Printables - найбільші безкоштовні бібліотеки. Введіть назву своєї рами (наприклад, "Nazgul5 camera mount" або "Iflight Titan DC5 parts") і знайдете десятки варіантів від спільноти.

GitHub репозиторії виробників - такі компанії як iFlight, Diatone, BetaFPV викладають оригінальні файли запчастин у відкритий доступ. Це офіційні деталі, адаптовані для друку.

RCGroups та FPV-форуми - пілоти діляться своїми доробками і вдосконаленнями. Часто можна знайти покращені версії стандартних кріплень, які витримують удари краще за оригінал.

Важливо: ми в DrukHouse3D друкуємо тільки з готових 3D моделей у форматах STL, OBJ, 3MF або STEP. Послугу 3D моделювання ми не надаємо, тому файл потрібно підготувати заздалегідь або знайти у відкритих джерелах.

Технічні параметри друку для FPV деталей

Щоб деталь вийшла міцною і функціональною, важливо правильно налаштувати параметри:

Заповнення (infill): для кріплень камери і моторів - мінімум 40-60%, для корпусів електроніки - 25-35% достатньо. Гіроскопічний або сотовий паттерн дає кращу рівномірну міцність.

Товщина стінок (walls/perimeters): мінімум 3-4 периметри для будь-якої навантаженої деталі. Для кріплень моторів - 5-6 периметрів.

Орієнтація при друку: це критично. Кріплення камери потрібно орієнтувати так, щоб шари йшли перпендикулярно основному напрямку навантаження. Деталь, надрукована "не в той бік", може бути в 3-5 разів слабшою за ту саму деталь, надруковану правильно.

Швидкість: для PETG оптимально 40-60 мм/с, для зовнішніх периметрів знижуємо до 25-30 мм/с для кращої якості поверхні.

Як це працює в DrukHouse3D

Наш цех знаходиться у Черкасах, і ми вже добре знайомі із запитами від FPV-пілотів. 3D друк деталей для дронів - один із напрямків, де швидкість виконання замовлення має реальне значення.

Звичайна ситуація: пілот розбив дрон у п'ятницю ввечері, у вихідні хоче літати. Якщо файл надходить до нас у першій половині дня, в більшості випадків деталь готова того ж дня або наступного ранку. Для порівняння - посилка з Китаю прийде через місяць.

Ми підтримуємо стабільну роботу навіть під час відключень світла завдяки резервному живленню, тому форс-мажори з електрикою не зупиняють виробництво. Для замовників з інших міст працює доставка по всій Україні - Нова Пошта доставляє компактні деталі за 1-2 дні.

Якщо вам потрібна серія однакових деталей - наприклад, ви ведете клуб або готуєте кілька дронів одночасно - є сенс розглянути серійний 3D друк, де вартість одиниці при партії суттєво нижча.

Практичний приклад: кріплення камери для 5-дюймового квадрокоптера

Розберемо реальний кейс. Стандартне кріплення камери під кут 30 градусів для 5" рами:

Вага деталі: близько 6-8 грамів
Матеріал: PETG, заповнення 50%, 4 периметри
Час друку: 45-70 хвилин
Витрата матеріалу: приблизно 7-9 грамів філаменту
Вартість матеріалу: 3-4 гривні

Та сама деталь на AliExpress коштує 1.5-2 долари + доставка 5-8 доларів + 3-6 тижнів очікування. Математика говорить сама за себе.

При цьому надрукована деталь може бути кращою за оригінал - можна вибрати інший кут нахилу камери, додати посилення в потрібному місці або надрукувати одразу кілька штук про запас.

Чому 3D друк у Черкасах вигідніший за самостійний принтер

Багато пілотів думають: "Куплю собі принтер і буду друкувати сам". Це робоча ідея, але є нюанси. Бюджетний принтер за 5000-8000 гривень потребує налаштування, калібрування, часу на вивчення. Перші 10-15 друків часто йдуть у сміття поки не набереш досвіду. Витратні матеріали, запасні деталі для самого принтера - все це додаткові витрати.

Якщо ви друкуєте раз на місяць після кожного серйозного краші - замовити готову деталь у нас вигідніше і швидше. Якщо ж ви активний пілот, який б'ється раз на тиждень і постійно модифікує дрони - власний принтер окупиться за рік-два.

Для тих, хто знаходиться посередині, є компромісний варіант: 3D друк на замовлення для складних або відповідальних деталей, де важлива якість матеріалу і точність, плюс власний бюджетний принтер для швидких прототипів і простих деталей.

FAQ

Чи можете ви надрукувати деталь для будь-якої рами FPV-дрона?

Так, якщо у вас є готовий STL або інший підтримуваний файл. Ми не займаємося розробкою моделей, але якщо ви знайшли файл у відкритих джерелах - надрукуємо без проблем.

Яка мінімальна товщина стінки деталі, яку ви можете надрукувати?

Мінімальна рекомендована товщина стінки для функціональних деталей - 1.2 мм (3 периметри по 0.4 мм). Технічно можна і тонше, але для навантажених деталей дрона це ненадійно.

Скільки часу займає виготовлення замовлення?

Більшість дрібних деталей - від кількох годин до одного робочого дня. Складні деталі або партії - від 1 до 3 днів. Точний термін уточнюємо після отримання файлу.

Чи можна замовити деталь одразу з кількох матеріалів?

Так, можна замовити одночасно, наприклад, жорстке кріплення з PETG і амортизуючий бампер з TPU в рамках одного замовлення.

Чи підходить PLA для польотів взимку?

PLA стає ще більш крихким на морозі. Для зимових польотів краще використовувати PETG або ASA - вони зберігають властивості при низьких температурах.

Чи можна замовити кілька однакових деталей про запас?

Звичайно, і це розумний підхід. Запас із 3-5 кріплень камери або захисних дужок дозволяє відновити дрон за лічені хвилини після краші.

Якщо у вас є файл і потреба у швидкій деталі - зв'яжіться з нами, уточнимо терміни і вартість. Краш - це не кінець польотного сезону, якщо поруч є нормальний цех.
