3D друк в архітектурі: від макетів до будов

Архітектура і 3D друк - це поєднання, яке ще кілька років тому здавалося чимось із наукової фантастики. Сьогодні ж архітектурні бюро, студенти-архітектори та будівельні компанії активно використовують FDM-друк для створення макетів, прототипів вузлів і навіть окремих будівельних елементів. У цій статті розберемо, як саме 3D друк змінює архітектурну галузь, що вже реально зробити зараз і які обмеження варто враховувати.

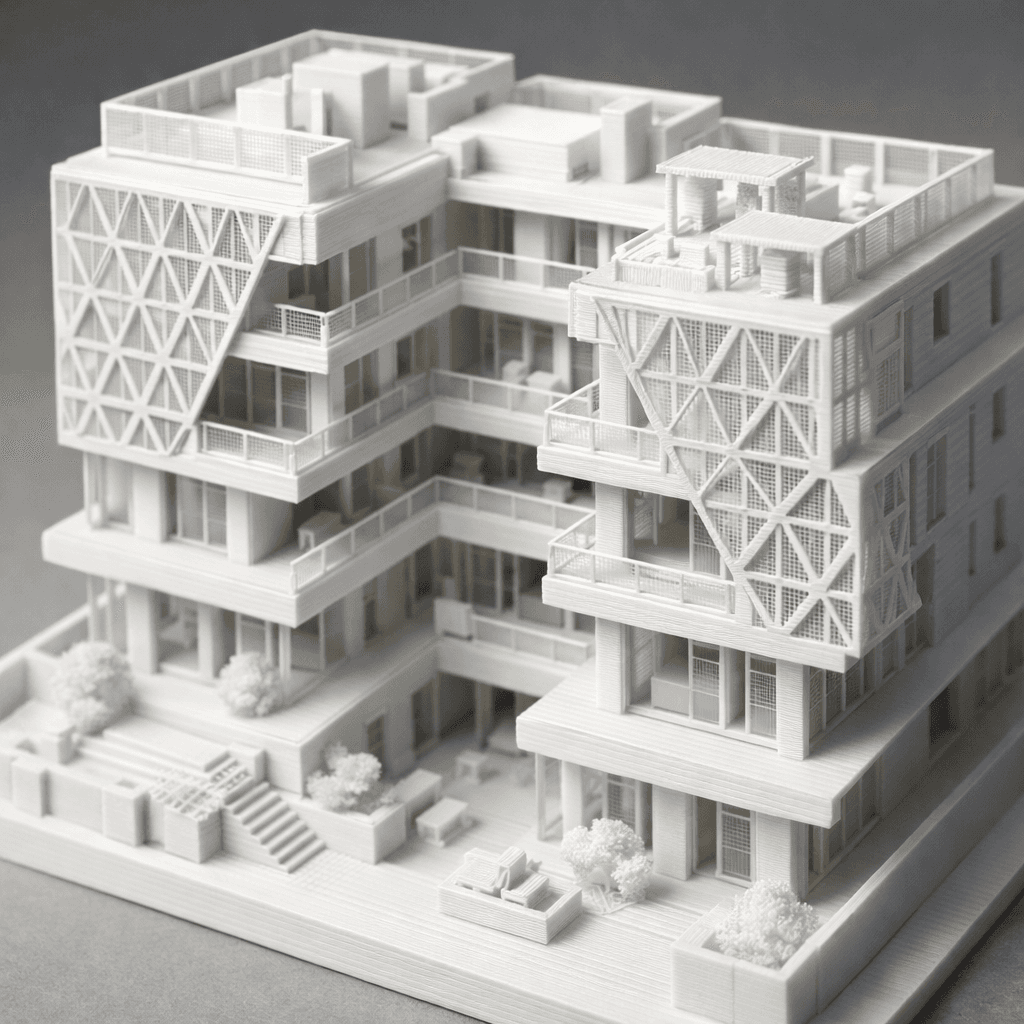

Традиційний макет будівлі - це години роботи з картоном, пінопластом і клеєм. Результат часто виглядає грубувато і не передає деталей фасаду. FDM-друк вирішує цю проблему кардинально.

Сучасний настільний 3D принтер з робочим полем 300x300x400 мм дозволяє друкувати архітектурні макети в масштабах від 1:500 до 1:50 з точністю до 0,1-0,2 мм. Висота шару 0,1 мм дає змогу відтворювати дрібні архітектурні деталі - карнизи, колони, декоративні елементи фасаду - так, що їх можна розглядати без збільшувального скла.

Для великих макетів, які не вміщуються на одну платформу, модель ділять на секції і склеюють після друку. Макет будівлі розміром 40x40 см у масштабі 1:100 зазвичай складається з 6-12 окремих частин, які потім збираються в єдину конструкцію.

PLA - найпопулярніший вибір для архітектурних макетів. Він добре шліфується, фарбується, не деформується при кімнатній температурі і коштує відносно недорого - від 400 грн за кілограм. Температура друку 190-220°C, швидкість 40-60 мм/с для деталізованих ділянок.

Білий або сірий PLA - стандарт для презентаційних макетів, бо добре передає форму і легко фотографується. Прозорий PETG використовують для імітації скляних фасадів і вікон - матеріал пропускає світло і виглядає органічно поруч із непрозорими елементами.

Це, мабуть, найпрактичніше застосування 3D друку в архітектурі прямо зараз. Перед тим як замовляти дорогостоящу металеву або бетонну деталь, її друкують у пластику, перевіряють посадку, розміри, зручність монтажу.

Типові приклади: нестандартні кронштейни, декоративні накладки, унікальні з'єднувальні елементи для металоконструкцій, шаблони для розмітки під кріплення. Такий пластиковий прототип коштує в десятки разів дешевше металевого, а помилку можна виправити за кілька годин.

3D друк деталей дозволяє отримати функціональний прототип уже через 12-24 години після подачі файлу. Якщо деталь невелика - до 200 г - вона, як правило, готова наступного дня.

Для функціональних прототипів важлива точність розмірів. FDM-друк забезпечує точність ±0,2-0,3 мм на деталях розміром до 200 мм. Для більших деталей потрібно враховувати термічне розширення матеріалу і можливу деформацію при охолодженні.

При проектуванні з'єднань рекомендується закладати зазор 0,3-0,5 мм між сполученими деталями - тоді посадка буде щільною, але без зусилля. Різьбові з'єднання M6 і більше друкуються нормально, дрібніші краще нарізати після друку.

3D друк відкриває можливість створювати унікальні декоративні елементи без дорогого виробництва форм. Ліпнина, розетки, карнизи, декоративні панелі - все це можна надрукувати за індивідуальним проектом.

Для серійного виробництва декоративних елементів добре підходить серійний 3D друк: наприклад, 50 однакових декоративних кронштейнів або 200 елементів облицювання можна надрукувати без виготовлення дорогих прес-форм. Собівартість одного елемента при серійному друку суттєво нижча, ніж при одиничному виробництві.

Типові матеріали для фасадних елементів - PETG і ASA. ASA особливо цінується за стійкість до ультрафіолету і перепадів температури: він витримує від -40 до +90°C, що важливо для вуличного використання.

Чесно скажемо: FDM-друк у будівництві має свої межі. Несучі конструкції з пластику - не найкраща ідея через обмежену міцність і довговічність матеріалів. Зате для ненесучих декоративних елементів, внутрішніх виробів і прототипів - це відмінний інструмент.

Деталі, надруковані на FDM-принтері, мають анізотропну міцність: вздовж шарів вона вища, ніж між шарами. При проектуванні це потрібно враховувати - орієнтувати деталь так, щоб основне навантаження йшло вздовж шарів.

Наша майстерня 3D друк на замовлення знаходиться в Черкасах і приймає файли у форматах STL, OBJ, 3MF і STEP. Ми не займаємося 3D моделюванням - якщо у вас є готова модель, ми її надрукуємо швидко і якісно.

3D друк у Черкасах від DrukHouse3D - це стабільна робота навіть під час відключень світла: у нас є резервне живлення, тому терміни не зриваються через проблеми з електромережею. Якщо ви не в Черкасах - не проблема, відправляємо замовлення по всій Україні через Нову Пошту.

Орієнтовна вартість невеликого архітектурного макету (15x15 см) стартує від 300-500 грн залежно від складності і матеріалу. Великі макети і серійні замовлення розраховуються індивідуально.

Так, але великі моделі друкуються частинами і потім збираються. Макет п'ятиповерхівки в масштабі 1:100 може складатися з 8-15 секцій. Це стандартна практика.

Залежно від розміру і деталізації - від 6 годин до кількох днів. Невеликий макет (10x10 см) друкується за 4-8 годин, великий (30x30 см) - за 20-40 годин.

На FDM-принтері реально відтворити стінки від 0,8-1,2 мм. Тонші елементи можуть бути крихкими або не надрукуватися взагалі.

Так, якщо використовувати правильний матеріал. ASA і PETG добре переносять вулицю. Звичайний PLA на сонці може деформуватися вже при 60°C, тому для зовнішнього застосування він не підходить.

Так, саме так ми і працюємо. Ми приймаємо готові файли STL, OBJ, 3MF або STEP і друкуємо їх. Послуг 3D моделювання ми не надаємо.

Так, серійні та великі замовлення розраховуються за індивідуальними умовами - зв'яжіться з нами, щоб отримати точну ціну.

Якщо у вас є готовий файл архітектурного макету або будівельної деталі і ви шукаєте надійного виконавця - зв'яжіться з нами, опишіть завдання і ми відповімо з конкретними термінами та вартістю. Без зайвих слів, просто по справі.
