3D друк у медицині: що вже реально

Коли чуєш про 3D друк у медицині, перша думка - це щось із наукової фантастики. Але насправді технологія вже давно вийшла з лабораторій і працює у реальних лікарнях, протезних центрах і хірургічних відділеннях. У цій статті розбираємо, де саме застосовують адитивні технології в медицині, які є реальні результати досліджень і що з цього вже доступно пересічній людині.

Від прототипів до операційних столів

Медицина - одна з галузей, де точність важливіша за все. Саме тому FDM 3D друк тут спочатку використовували обережно - переважно для навчальних моделей і передопераційного планування. Але поступово сфера застосування розширилася.

Хірурги сьогодні замовляють точні анатомічні копії органів або кісток пацієнта, надруковані з медичних томографічних даних (KT або МРТ). Такі моделі дозволяють відпрацювати складну операцію заздалегідь, зменшуючи час на операційному столі на 20-35% за даними досліджень Johns Hopkins University.

Анатомічні моделі і навчання

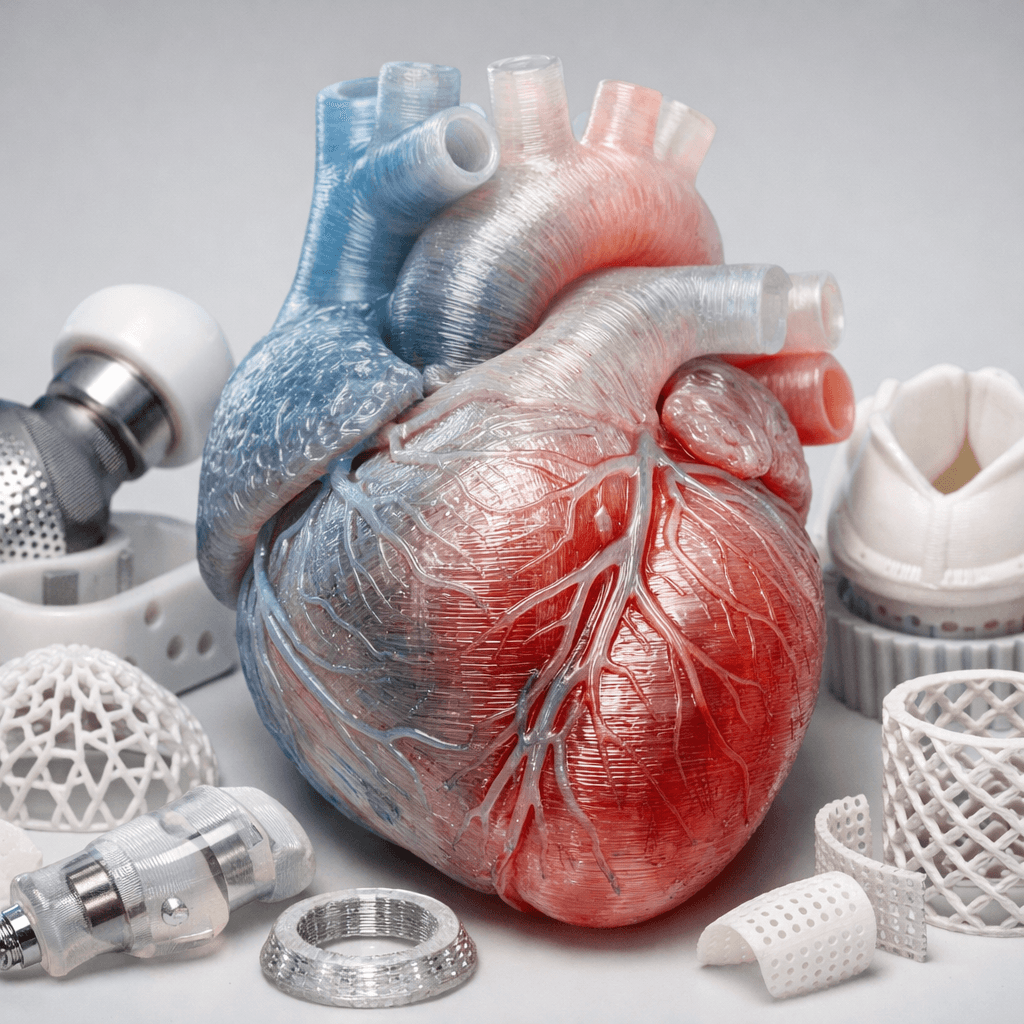

Друк анатомічних моделей - мабуть, найпоширеніше медичне застосування FDM технології. Модель серця, хребця або черепа, надрукована з шаром 0,1-0,2 мм із матеріалів PLA або PETG, дає лікарям і студентам-медикам відчутний, реальний об'єкт для вивчення. Це набагато ефективніше, ніж плоскі зображення на моніторі.

Медичні університети в Польщі, Німеччині та Нідерландах вже активно впроваджують такі моделі у навчальний процес. Собівартість однієї навчальної моделі при FDM друку може становити від 150 до 800 гривень залежно від розміру і складності.

Протезування: революція доступності

Напевно, найгучніший прорив стався саме у протезуванні. Традиційний протез кисті руки коштує від 3 000 до 50 000 доларів. Надрукований на FDM принтері функціональний протез можна виготовити за 50-200 доларів матеріалу.

Організація e-NABLE об'єднала тисячі волонтерів по всьому світу, які друкують руки для дітей із вродженими вадами. Дитячий протез потрібно міняти кожні 6-12 місяців через ріст дитини - і тут 3D друк стає незамінним через низьку вартість повторного виготовлення.

Матеріали для медичних протезів

Для протезних виробів найчастіше використовують:

PETG - стійкий до вологи, харчово безпечний, добре переносить стерилізацію при 70-80°C
TPU - гнучкий матеріал для м'яких вставок, амортизуючих елементів і шкіроконтактних частин
PLA - для жорстких структурних елементів, навчальних моделей і тимчасових виробів

Температура друку PETG становить 230-250°C, TPU - 220-240°C. Товщина шару для функціональних протезів зазвичай 0,15-0,2 мм для балансу між точністю і міцністю.

Хірургічні шаблони і направляючі

Ще одна реальна медична ніша - хірургічні направляючі (surgical guides). Це спеціальні шаблони, надруковані під конкретного пацієнта, які допомагають хірургу точно позиціонувати свердло або скальпель під час операції.

Наприклад, при імплантації зубних імплантів стоматолог-хірург використовує надруковану направляючу, яка точно відповідає анатомії щелепи пацієнта. Точність позиціонування при цьому - до 0,3-0,5 мм. Це суттєво зменшує ризик пошкодження нервів і судин.

Виробництво такого шаблону займає 4-8 годин друку і вимагає якісного STL-файлу, отриманого з КТ-сканування.

Ортопедичні вироби і корсети

Ортопедичні корсети, шини та фіксатори - ще одна точка зростання. Традиційний гіпс незручний, важкий і не пропускає повітря. Надрукований сітчастий ортез із PETG важить у 2-3 рази менше, вентилюється, не намокає і точно повторює форму кінцівки пацієнта.

Вага стандартного ортеза на зап'ясток із PETG - близько 80-120 грамів проти 300-400 грамів у традиційного гіпсу. Пацієнти відзначають суттєво вищий комфорт і кращу гігієну.

Нові дослідження: біодрук і не тільки

Окремий і дуже захопливий напрямок - біодрук. Тут вже не FDM у класичному розумінні, але принцип пошарового нанесення матеріалу зберігається. Дослідники друкують живі тканини, використовуючи клітини як "чорнило".

У 2023 році команда Wake Forest Institute for Regenerative Medicine надрукувала функціональну тканину вуха, яка успішно інтегрувалася в живий організм у ході клінічних досліджень. Це поки що не масова практика, але напрямок розвивається дуже швидко.

Паралельно дослідники з MIT і Гарварду працюють над друком кісткових імплантів із біосумісних матеріалів, насичених препаратами для прискорення регенерації. Такий імплант поступово розчиняється і заміщується власною кісткою пацієнта.

Що з цього доступно зараз в Україні

Реальність така: більшість передових біодрукових технологій - це ще дослідження, а не клінічна практика. Але анатомічні моделі, протезні компоненти, ортопедичні шини і хірургічні шаблони - це вже сьогодні.

В Україні попит на такі вироби зростає, особливо після 2022 року, коли кількість людей, що потребують протезування, різко збільшилася. Майстерні, які займаються 3D друком деталей, все частіше отримують замовлення саме медичного характеру.

Як замовити медичний 3D друк

Якщо вам потрібна анатомічна модель, компонент для протеза або ортопедичний виріб, процес виглядає так:

Спочатку потрібен готовий 3D файл у форматі STL, OBJ, 3MF або STEP. Файл може надати лікар або спеціаліст, який зробив КТ-сканування і конвертував дані у 3D модель. Ми у DrukHouse3D займаємося виключно друком із готових файлів - моделювання не надаємо, але якщо у вас є файл, надрукуємо якісно і точно.

Для 3D друку на замовлення важливо вказати матеріал, необхідну точність і призначення виробу - це дозволяє підібрати оптимальні параметри друку. Для медичних виробів зазвичай рекомендуємо шар 0,1-0,15 мм і заповнення 40-60%.

Наш цех знаходиться у Черкасах, але замовлення відправляємо по всій Україні - Нова Пошта, Укрпошта, самовивіз. Якщо вам потрібен серійний 3D друк медичних компонентів, наприклад кілька десятків однакових ортезів або навчальних моделей, - це теж реально. Обладнання підключене до резервного живлення, тому терміни виконання не залежать від відключень електроенергії.

3D друк Черкаси - це вже не просто хобі чи виготовлення сувенірів. Це реальний інструмент для медицини, доступний тут і зараз.

Часті запитання

Чи можна надрукувати протез руки на FDM принтері?

Так, функціональні протези кисті та передпліччя активно друкують на FDM принтерах. Для цього потрібен готовий STL-файл (їх можна знайти на Thingiverse або e-NABLE), матеріал PETG або PLA, і принтер із робочим полем від 200x200 мм. Вартість матеріалу для дитячого протеза кисті - 100-250 гривень.

Які матеріали підходять для медичних виробів при FDM друку?

PETG вважається найбільш універсальним - він стійкий до вологи, добре переносить дезінфекцію спиртом і не виділяє шкідливих речовин. TPU використовують там, де потрібна гнучкість. PLA підходить для навчальних моделей і тимчасових виробів, але не рекомендується для вологого середовища.

Чи є сертифікація для 3D надрукованих медичних виробів?

В Україні регулювання ще формується. Для навчальних моделей і ортопедичних шин (не імплантів) сертифікація зазвичай не вимагається. Для виробів, що контактують із тілом тривалий час, бажано використовувати матеріали з медичним сертифікатом.

Скільки часу займає друк анатомічної моделі?

Залежить від розміру. Модель хребця друкується 3-6 годин, повна модель черепа - 18-30 годин при шарі 0,2 мм. Серце або нирка середнього розміру - 10-16 годин.

Ви надаєте послугу 3D моделювання для медичних цілей?

Ні, ми друкуємо виключно з готових файлів. Конвертацію КТ/МРТ даних у 3D модель виконують спеціалізовані медичні технологи або програмне забезпечення типу 3D Slicer (безкоштовне).
