Заповнення деталі: як воно впливає на друк

Коли замовляєш 3D друк або налаштовуєш слайсер самостійно, один із перших параметрів, що кидається в очі - це заповнення (infill). Здається, все просто: більше заповнення - міцніша деталь. Але насправді все набагато цікавіше. Відсоток і патерн заповнення впливають не лише на міцність, а й на вагу, час друку, витрату матеріалу і навіть на те, як деталь поводиться під навантаженням. Розбираємося детально, без зайвої теорії - тільки практика з реального виробництва.

Що таке заповнення і навіщо воно взагалі потрібне

Більшість FDM деталей не друкуються суцільними - всередині вони порожні або мають внутрішню решітку. Ця решітка і є заповненням. Вона тримає стінки деталі, підтримує верхні шари під час друку і розподіляє навантаження по всьому об'єму.

Якщо б деталь була повністю порожньою всередині, верхні шари просто провалювалися б і деталь виглядала б жахливо. Якщо ж друкувати 100% заповнення - витрата пластику і час друку зростають у кілька разів, а міцність при цьому збільшується непропорційно. Саме тому грамотний вибір параметрів заповнення - це баланс між міцністю, вагою і вартістю.

Відсоток заповнення: що означають цифри

Найпростіший спосіб керувати заповненням - змінювати його відсоток. Ось як це виглядає на практиці:

0-10% - мінімальне заповнення

Такий діапазон підходить для декоративних деталей, які не несуть жодного навантаження: фігурки, підставки, макети, елементи інтер'єру. При 5% заповненні деталь легка, друкується швидко, але м'яти її руками не варто - вона може деформуватися.

15-25% - стандартне заповнення для більшості задач

Це найпоширеніший діапазон у нашій майстерні. При 3D друку на замовлення більшість побутових деталей, корпусів, кронштейнів і кріплень ми друкуємо саме з таким заповненням. Деталь тримає форму, витримує помірне навантаження і не з'їдає зайвий пластик.

30-50% - підвищена міцність

Коли деталь має витримувати регулярне навантаження - ударне, згинальне або стискальне - заповнення підіймають до 30-50%. Наприклад, кронштейни під полиці, деталі для промислового обладнання або запасні частини механізмів.

60-100% - максимальна міцність

Повне або майже повне заповнення застосовують рідко - зазвичай для невеликих деталей, де об'єм невеликий, або для деталей, що працюють під екстремальним навантаженням. При 100% заповненні деталь із PETG може витримувати навантаження, порівнянні з деякими металевими аналогами - але тільки за правильного підбору матеріалу і орієнтації деталі.

Патерни заповнення: форма має значення

Відсоток - це лише половина рівняння. Патерн заповнення визначає, як саме будується внутрішня решітка, і це кардинально впливає на поведінку деталі.

Grid і Lines - базові патерни

Найпростіші варіанти. Grid (сітка) дає рівномірну міцність у двох напрямках, Lines (лінії) - трохи швидший друк, але менш рівномірна міцність. Підходять для більшості декоративних і нескладних функціональних деталей.

Gyroid - найкращий вибір для ізотропної міцності

Гіроїд - це тривимірна хвиляста структура, яка дає майже однакову міцність у всіх напрямках. Ідеально підходить для деталей, де невідомо, звідки прийде навантаження. Мінус - трохи довший час слайсингу і друку, але результат того вартий.

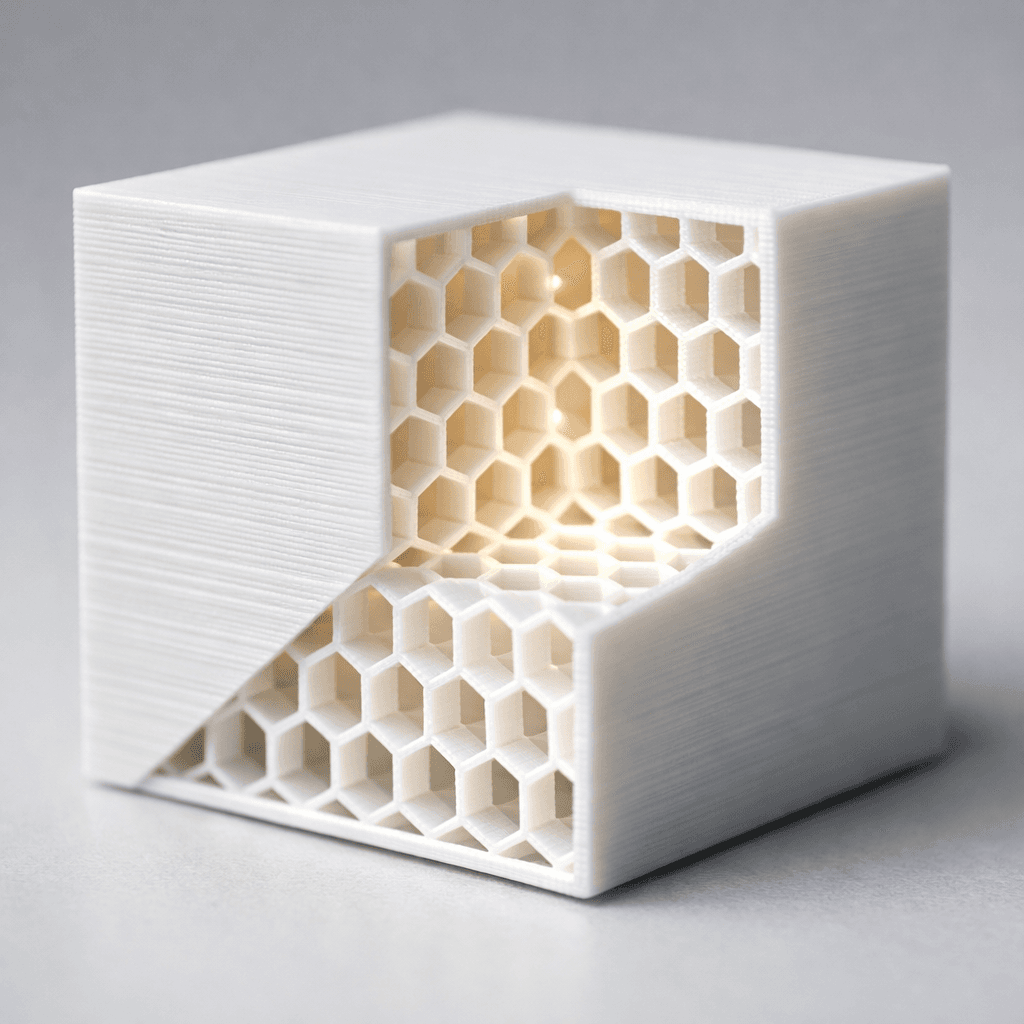

Honeycomb і Triangle - для жорсткості

Якщо деталь має витримувати стиснення або вигин у певному напрямку, шестикутне або трикутне заповнення дає чудові результати. Ці патерни особливо популярні при 3D друку деталей для технічних застосувань.

Lightning - для економії матеріалу

Цей патерн мінімізує витрату пластику - він будує тільки ті підпори, що потрібні для підтримки верхніх шарів. Для декоративних об'єктів це чудовий вибір: деталь виглядає ідеально зовні, а всередині - мінімум матеріалу.

Як заповнення впливає на конкретні параметри

Час друку

Залежність майже лінійна: підвищення заповнення з 15% до 50% збільшує час друку приблизно на 30-60% залежно від геометрії деталі. Для великих об'єктів це може означати різницю між 4 і 8 годинами роботи принтера.

Вага і витрата матеріалу

При 15% заповненні типова деталь об'ємом 100 см³ важить приблизно 80-90 г при друку PLA. При 50% заповненні та ж деталь важитиме вже 150-170 г. Різниця суттєва, особливо якщо замовляєте серійний 3D друк великими партіями - це напряму впливає на вартість.

Якість верхніх поверхонь

Один із найважливіших практичних моментів: якщо заповнення занадто мале, а кількість верхніх шарів недостатня, поверхня деталі буде "провисати" між лініями заповнення і виглядатиме як павутина. Стандартне рішення - мінімум 4-5 верхніх шарів при висоті шару 0,2 мм, або збільшення заповнення до 20% і вище.

Міцність на розрив і стиснення

Тут є важливий нюанс: міцність деталі залежить не тільки від заповнення, але й від кількості периметрів (стінок). Дві стінки при 30% заповненні можуть бути слабшими, ніж чотири стінки при 15% заповненні. Для міцних деталей ми зазвичай комбінуємо: 3-4 периметри плюс 20-30% заповнення - це дає кращий результат, ніж 2 периметри і 50% заповнення.

Матеріал і заповнення: що враховувати

Різні матеріали по-різному реагують на зміну заповнення. PLA з 20% заповненням буде жорсткішим, але крихкішим, ніж PETG з тим самим заповненням. TPU - еластичний матеріал, і навіть при 80% заповненні деталь залишатиметься гнучкою, просто менш розтяжною.

При виборі параметрів ми завжди враховуємо, для чого деталь буде використовуватися. Декоративна фігурка і кронштейн для кріплення камери - це абсолютно різні задачі, навіть якщо обидві деталі однакового розміру.

Типові помилки при виборі заповнення

Перша і найпоширеніша помилка - ставити 100% заповнення "для надійності". Насправді це рідко виправдано і сильно здорожує друк. Друга помилка - занадто мале заповнення для функціональних деталей: 5% для кронштейна закінчиться зламаною деталлю при першому навантаженні.

Ще одна помилка - ігнорувати патерн і залишати дефолтне налаштування. Для більшості задач Grid або Gyroid дають кращий результат, ніж Lines, навіть при однаковому відсотку заповнення.

Практичні рекомендації від нашої майстерні

Ми знаходимося в Черкасах і виконуємо замовлення як локально, так і з доставкою по всій Україні. Наша майстерня працює навіть під час відключень світла завдяки резервному живленню - тому терміни не зриваються навіть у складні дні. За роки роботи ми сформували прості орієнтири, які допомагають клієнтам не переплачувати і отримувати потрібний результат:

Декоративні деталі, фігурки, макети: 10-15% заповнення, патерн Lightning або Grid
Корпуси, кришки, побутові деталі: 15-25%, Grid або Gyroid
Функціональні деталі, кронштейни, кріплення: 25-40%, Gyroid або Honeycomb
Деталі під ударне навантаження або з різних напрямків: 40-60%, Gyroid
Мініатюрні деталі або деталі з різьбою: 50-80%, Grid

Якщо ви замовляєте 3D друк Черкаси або хочете надіслати файл для друку з іншого міста - просто опишіть, для чого деталь і в яких умовах вона буде використовуватися. Ми підберемо оптимальні параметри самостійно.

FAQ: часті запитання про заповнення деталей

Чи можна після друку змінити заповнення?

Ні. Заповнення - це внутрішня структура деталі, яка формується під час друку. Після завершення змінити її неможливо - тільки передрукувати з новими параметрами.

Чи впливає заповнення на зовнішній вигляд деталі?

Зовні - практично ні, якщо правильно налаштовані стінки і верхні шари. Але при занадто малому заповненні і малій кількості верхніх шарів на поверхні можуть з'явитися провали і нерівності.

Яке заповнення найміцніше?

Не обов'язково 100%. Дослідження показують, що Gyroid при 40% часто дає кращу питому міцність (міцність на одиницю ваги), ніж Grid при 60%. Все залежить від напрямку навантаження.

Чи впливає заповнення на водонепроникність деталі?

Так, але не напряму. Водонепроникність залежить від стінок і верхніх/нижніх шарів. При достатній кількості периметрів деталь може бути водонепроникною навіть при 15% заповненні.

Скільки коштує збільшення заповнення?

Приблизно: підвищення заповнення з 20% до 50% збільшує вартість друку на 20-40% залежно від розміру деталі та матеріалу. Для точного розрахунку - пишіть нам.

Чи потрібно вказувати заповнення при замовленні?

Не обов'язково. Якщо ви опишете призначення деталі, ми самостійно підберемо оптимальні параметри. Але якщо у вас є конкретні вимоги - ми їх врахуємо.

Якщо у вас залишилися питання або ви хочете обговорити параметри для конкретного замовлення - зв'яжіться з нами, і ми підберемо найкраще рішення для вашого проекту.
