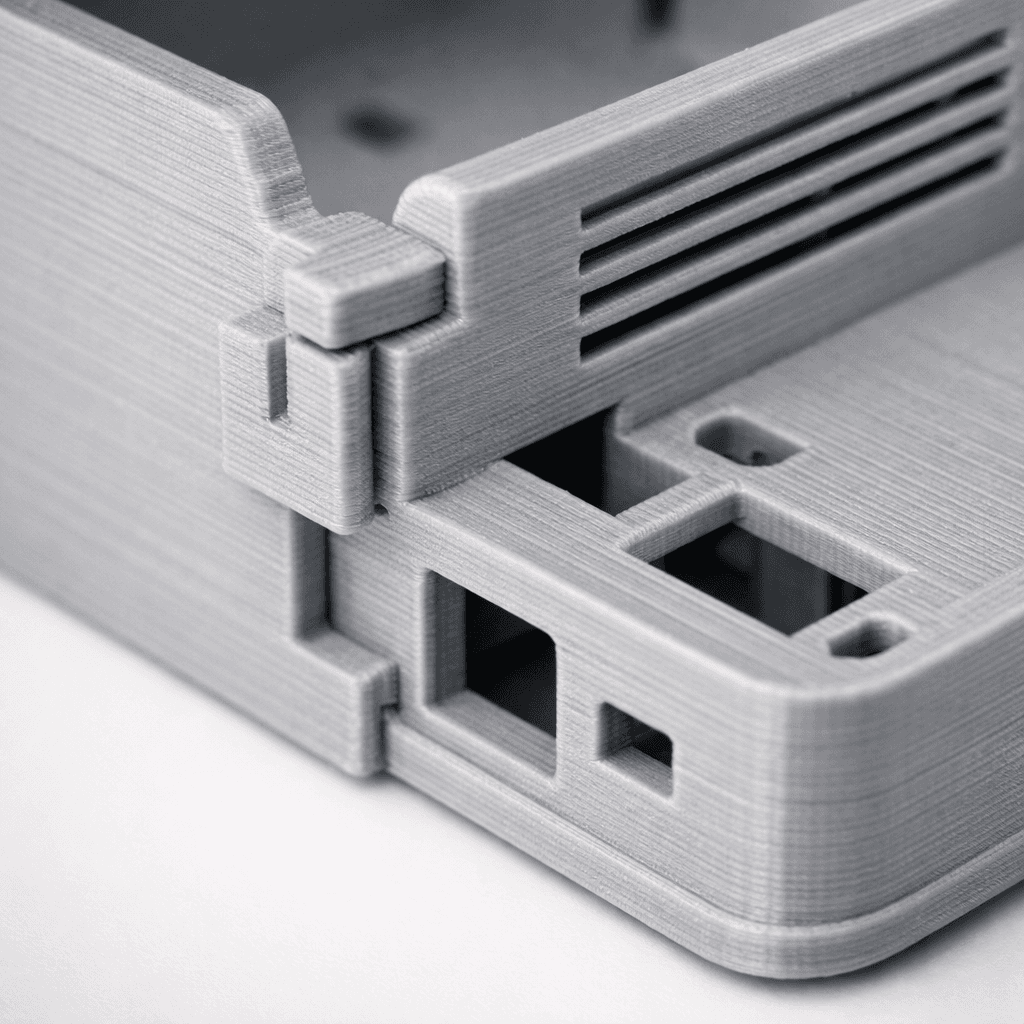

Прототипування корпусів: 3D друк

Якщо ви розробляєте електронний пристрій, промисловий контролер або побутовий гаджет - рано чи пізно постає питання корпусу. Замовити прес-форму коштує десятки тисяч гривень і займає місяці. А от надрукувати прототип корпусу на FDM-принтері можна буквально за кілька годин і за ціною, яка не зруйнує бюджет проєкту. Саме тому прототипування корпусів за допомогою 3D друку стало стандартом у розробників по всьому світу - і в Черкасах зокрема.

Чому корпус краще спочатку надрукувати, а не відразу лити

Класичний ланцюжок виробництва корпусу виглядає так: дизайн - прес-форма - лиття - тест - виправлення форми - знову лиття. Кожна ітерація коштує грошей і часу. FDM-друк повністю ламає цю логіку.

Ви завантажуєте готову модель у форматі STL, OBJ, 3MF або STEP, і вже через 4-12 годин тримаєте в руках реальний корпус. Якщо щось не так - виправляєте модель і друкуєте знову. Вартість однієї ітерації - від кількох сотень гривень, а не десятків тисяч.

Що конкретно дає FDM при прототипуванні корпусів

Перш за все - швидкість. Корпус розміром 150x100x50 мм з товщиною стінок 2 мм і висотою шару 0.2 мм друкується приблизно за 5-8 годин. Якщо потрібен грубий тест посадки - можна збільшити шар до 0.3 мм і скоротити час до 3-4 годин.

Точність FDM-друку на хорошому обладнанні складає ±0.2 мм по XY і ±0.1 мм по Z. Для перевірки посадки плат, роз'ємів, кнопок і дисплеїв цього цілком достатньо. Різьбові вставки M2-M5 запресовуються в надруковані отвори без проблем.

Ще один плюс - можливість друкувати складні геометрії без доплат. Внутрішні кишені, ребра жорсткості, кабельні канали, ліцензійні таблички - все це обходиться однаково, незалежно від складності форми.

Матеріали для корпусів: що і коли обирати

Вибір матеріалу - це не просто питання кольору. Від нього залежать механічні властивості, термостійкість і зовнішній вигляд кінцевого виробу.

PLA - для швидких концептуальних тестів

PLA - найпоширеніший матеріал для прототипування. Він добре тримає форму, легко шліфується, дає чіткі деталі навіть при шарі 0.15 мм. Температура друку - 195-220°C, стіл - 50-60°C. Мінус - термостійкість лише до 60°C, тому для корпусів, що нагріваються, не підходить.

Для корпусу пульта керування, декоративного гаджета або макета для презентації - PLA ідеальний вибір.

PETG - баланс між міцністю і простотою

PETG друкується при 230-245°C, стіл - 70-80°C. Матеріал більш гнучкий порівняно з PLA, витримує температури до 80°C, стійкий до вологи. Для корпусів, які будуть у реальній експлуатації - PETG часто стає першим вибором. Адгезія між шарами краща, ніж у PLA, тому корпус краще витримує навантаження на вигин і скручування.

TPU - якщо потрібна гнучкість або захисний бампер

TPU - гумоподібний матеріал із твердістю зазвичай 95A. Температура друку - 220-240°C, швидкість - не більше 30-40 мм/с, інакше матеріал "жує". Використовується для захисних чохлів, ущільнювачів, гнучких елементів корпусу. Можна комбінувати: жорсткий корпус з PETG + гнучкий бампер з TPU.

Технічні параметри, які реально впливають на якість

Коли ми говоримо про 3D друк деталей для прототипування корпусів, кілька параметрів слайсингу визначають кінцевий результат.

Товщина стінок: мінімум 1.2 мм для декоративних елементів, 2-3 мм для функціональних корпусів, 3-4 мм там, де кріпляться різьбові вставки або є механічне навантаження.

Заповнення: для корпусів зазвичай достатньо 20-30% гіроїдного або решітчастого заповнення. Якщо потрібна максимальна жорсткість - 50-60% або суцільне заповнення в критичних зонах.

Швидкість друку: для якісних корпусів - 40-60 мм/с для периметрів, 80-100 мм/с для заповнення. Зовнішні шари краще друкувати повільніше - 30-40 мм/с - щоб отримати гладку поверхню.

Орієнтація на столі: це критично. Корпус, надрукований "лежачи", матиме кращу міцність по горизонталі, але слабші шари там, де кришка защіпується. Іноді вигідніше розрізати модель на частини і друкувати кожну в оптимальній орієнтації.

Від прототипу до серійного виробу

Прототипування - це не завжди перший крок перед литтям. Іноді серійний 3D друк сам по собі стає рішенням для невеликих партій. Якщо вам потрібно 10, 50 або навіть 200 корпусів - FDM-друк може бути економічно виправданим без жодних форм і оснастки.

Вартість матеріалу для корпусу розміром 100x80x40 мм з PETG - приблизно 30-80 грамів, тобто 20-60 гривень тільки за пластик. Додайте час друку і роботу оператора - і навіть невелика серія стає цілком реальною.

При серійному друці важливо стандартизувати параметри: зафіксувати профіль слайсингу, температури, матеріал і постобробку. Тоді кожен корпус у партії буде ідентичним до попереднього.

Постобробка: як зробити прототип презентабельним

Надрукований корпус - це ще не кінець. Залежно від завдання, постобробка може включати кілька етапів.

Шліфування починається з зерна 120-180, потім 320, 600 і вище. PLA шліфується добре, PETG трохи гірше через м'якість. Після шліфування - ґрунтовка і фарбування акриловими або аерозольними фарбами.

Для отворів під роз'єми і кнопки після друку часто потрібне невелике доведення дрилем або надфілем - особливо якщо допуски tight. Різьбові вставки (brass inserts) запресовуються паяльником при температурі 200-220°C.

Якщо потрібна герметичність - шви між частинами корпусу обробляються епоксидним клеєм або силіконом.

Як ми працюємо в DrukHouse3D

Наша майстерня знаходиться в Черкасах, і 3D друк Черкаси - це те, чим ми займаємося щодня. Приймаємо файли у форматах STL, OBJ, 3MF і STEP, погоджуємо параметри друку під конкретне завдання і виготовляємо корпуси для електроніки, промислових пристроїв, медичного обладнання та багато іншого.

Важлива деталь: ми працюємо зі стабільним резервним живленням, тому перебої в електромережі не зривають терміни. Замовлення з усієї України приймаємо онлайн - надсилаємо готові вироби Новою Поштою або Укрпоштою.

Якщо ви не знаєте, який матеріал обрати або як краще орієнтувати модель - просто напишіть, підкажемо безкоштовно.

3D друк на замовлення доступний для будь-яких обсягів - від одного прототипу до серійної партії.

FAQ: часті питання про прототипування корпусів

Чи можна надрукувати корпус без підтримок?

Можна, якщо правильно орієнтувати модель і проєктувати нависання не більше 45 градусів. Якщо підтримки все ж потрібні - ми використовуємо розчинні або легковіддільні матеріали.

Яка точність посадки кришки до основи корпусу?

При правильно заданих допусках у моделі - зазор 0.2-0.3 мм дає щільну посадку. Якщо потрібне клікання - проєктується замок-засувка з зазором 0.15-0.2 мм.

Скільки коштує надрукувати прототип корпусу?

Залежить від розміру, матеріалу і складності. Невеликий корпус 80x60x30 мм з PLA - від 150-250 гривень. Великий корпус з PETG і постобробкою - 500-1500 гривень і вище.

Ви надаєте послуги 3D моделювання?

Ні, ми друкуємо тільки з готових моделей у форматах STL, OBJ, 3MF або STEP. Якщо у вас немає моделі - рекомендуємо звернутися до профільних дизайнерів.

Яка максимальна площа друку?

Наше обладнання дозволяє друкувати корпуси до 300x300x350 мм. Більші вироби можна розбити на частини і склеїти.

Чи витримає надрукований корпус реальну експлуатацію?

PETG і ASA корпуси цілком придатні для реальної експлуатації в більшості умов. Якщо потрібна висока термостійкість або хімічна стійкість - розглядаємо спеціальні матеріали індивідуально.

Готові обговорити ваш проєкт? Зв'яжіться з нами - розберемося разом, який матеріал і параметри підійдуть саме для вашого корпусу.
