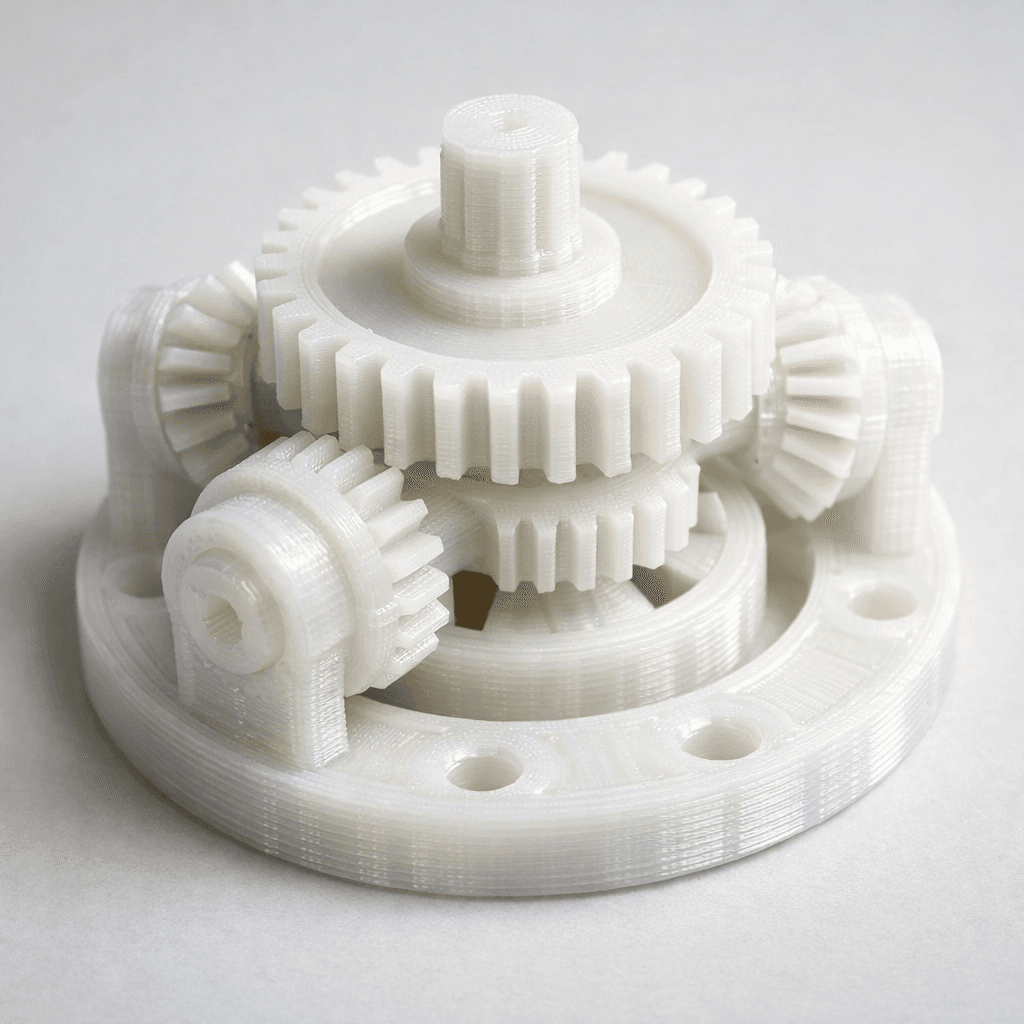

Прототип: що це і навіщо він потрібен

Якщо ви хоч раз тримали в руках виріб власної розробки - деталь, корпус пристрою, іграшку чи навіть підставку для телефону - то добре знаєте це відчуття: на екрані все виглядало ідеально, а в реальності щось пішло не так. Саме для того, щоб уникнути цього "щось", і існує прототипування. Розберемося, що таке прототип, чому він рятує гроші й нерви, і як FDM 3D друк зробив цей процес доступним для будь-якого бізнесу чи майстра-ентузіаста.

Що таке прототип простими словами

Прототип - це перша фізична версія майбутнього виробу. Не фінальний продукт, не серійна деталь, а пробний зразок, який дозволяє перевірити ідею на практиці. Грубо кажучи, це відповідь на питання: "А воно взагалі працює так, як я задумав?"

Прототипи бувають різних рівнів деталізації. Концептуальний прототип показує лише загальну форму і габарити - чи підходить виріб за розміром, чи зручно його тримати в руці. Функціональний прототип вже відтворює реальну механіку: рухомі частини, з'єднання, кріплення. Передсерійний прототип максимально наближений до фінального виробу і використовується для останніх перевірок перед запуском виробництва.

Чим прототип відрізняється від макету

Макет - це зазвичай нефункціональна модель, яка передає лише зовнішній вигляд. Прототип же орієнтований на перевірку функціональності. Наприклад, макет корпусу електронного пристрою покаже, як він виглядатиме на полиці магазину. А прототип дозволить перевірити, чи влізе всередину плата Arduino Nano з розмірами 18 x 45 мм, чи правильно розташовані отвори під кнопки, чи не перегріється пластик поруч із компонентами, що нагріваються.

Навіщо взагалі робити прототип

Відповідь коротка: щоб не витратити 50 000 гривень на серійне виробництво деталі, яка виявиться непридатною. Але давайте розберемо конкретніше.

Виявлення помилок до виробництва

Будь-яка 3D модель у комп'ютері виглядає бездоганно. Але варто надрукувати фізичний зразок - і одразу стає видно: стінка завтовшки 0.8 мм занадто тонка й ламається, різьбове з'єднання M3 не тримає навантаження, а кришка корпусу не закривається через допуски, які не врахували при проектуванні. Виявити ці проблеми на етапі прототипу коштує умовно 200-500 гривень. Виявити їх після запуску тиражу - у десятки разів дорожче.

Тестування ергономіки та зручності

Особливо актуально для виробів, з якими взаємодіє людина: ручки інструментів, корпуси гаджетів, медичні пристрої, дитячі іграшки. Жодна CAD-програма не замінить живого відчуття предмета в руці. Навіть незначна зміна кута нахилу ручки на 5-7 градусів може кардинально змінити зручність використання.

Презентація ідеї інвесторам і клієнтам

Фізичний об'єкт переконує набагато краще, ніж слайди з рендерами. Якщо ви розробляєте новий продукт і шукаєте фінансування або перших покупців - прототип у руках потенційного партнера вартує більше, ніж будь-яка презентація PowerPoint.

Перевірка технологічності виробу

Прототипування допомагає зрозуміти, чи можна взагалі виготовити деталь обраним методом. Деякі геометрії, які легко реалізувати в 3D друці, неможливо або дуже дорого відтворити литтям або фрезеруванням - і навпаки.

Чому FDM 3D друк ідеальний для прототипування

До появи доступних FDM-принтерів прототипування було привілеєм великих компаній з бюджетами на промислові SLA або SLS установки. Сьогодні ситуація кардинально змінилася.

3D друк на замовлення методом FDM дозволяє отримати фізичний прототип буквально за кілька годин після подачі файлу. Типова деталь розміром 100 x 80 x 50 мм друкується від 2 до 8 годин залежно від складності геометрії та обраних параметрів.

Швидкість і вартість

Порівняйте: виготовлення металевої деталі на токарному верстаті займає від кількох днів до тижня і коштує від 500 гривень навіть за найпростішу деталь. FDM прототип тієї ж деталі можна отримати за 4-6 годин за 150-400 гривень залежно від матеріалу та витрат пластику.

Швидкість друку на сучасних FDM принтерах - від 60 до 200 мм/с для прототипів (де якість поверхні не є критичною). Висота шару зазвичай обирається 0.2-0.3 мм для прискорення процесу, якщо не потрібна висока деталізація.

Різноманіття матеріалів для різних задач

Для концептуальних прототипів зазвичай використовують PLA - він дешевий, легко друкується при температурі сопла 190-220°C, і дає достатньо точний результат при товщині шару 0.2 мм. Для функціональних прототипів, які потребують міцності та стійкості до температур до 80°C, підходить PETG або ABS. Якщо потрібна гнучкість - наприклад, для прототипу ущільнювача або захисного чохла - використовують TPU з твердістю Shore 95A.

Ітеративне прототипування

Головна перевага FDM для прототипування - можливість швидко вносити зміни. Внесли правки в модель, надрукували новий варіант, порівняли з попереднім. Такий цикл можна повторювати щодня. Саме так і народжуються якісні продукти - через 3, 5, іноді 10 ітерацій.

Які файли потрібні для друку прототипу

У DrukHouse3D ми працюємо виключно з готовими 3D моделями - послуги 3D моделювання ми не надаємо. Для старту потрібен файл у форматі STL, OBJ, 3MF або STEP. Якщо у вас є готова модель у будь-якому з цих форматів - ми можемо розпочати роботу практично одразу.

Важливий момент: перед друком завжди варто перевірити модель на помилки геометрії (непроявлені поверхні, перевернуті нормалі, не замкнені тіла). Для цього підходять безкоштовні інструменти на кшталт Meshmixer або онлайн-сервіс Netfabb.

Де замовити прототип у Черкасах і з доставкою по Україні

Наша майстерня знаходиться в Черкасах, і якщо ви шукаєте 3D друк Черкаси - ми готові прийняти замовлення, обговорити параметри та видати готовий прототип у найкоротші терміни. Для клієнтів з інших міст працює доставка Новою Поштою по всій Україні - зазвичай 1-2 дні після завершення друку.

Окремо варто згадати про стабільність роботи. Ми обладнані резервним живленням, тому відключення електроенергії не зупиняє виробництво і не зриває терміни - актуально в нинішніх умовах, коли графіки відключень непередбачувані.

Для серійного 3D друку після успішного прототипування ми також готові запропонувати оптимальні параметри і знижки на тираж.

Типові помилки при першому прототипуванні

Занадто висока деталізація на першому прототипі - зайва витрата часу і грошей. Якщо ви перевіряєте лише габарити і посадку деталі, немає сенсу друкувати з висотою шару 0.1 мм і заповненням 40%. Для таких задач достатньо 0.3 мм шару і 15% заповнення.

Ігнорування допусків - ще одна поширена проблема. Якщо деталь має з'єднуватися з іншою або вставлятися в отвір, закладайте зазор 0.2-0.4 мм з кожного боку залежно від типу посадки. FDM друк дає точність ±0.2-0.3 мм, і це потрібно враховувати при проектуванні.

Неправильний вибір матеріалу для функціонального тестування. Якщо фінальний виріб буде під навантаженням або при підвищеній температурі - тестуйте прототип з матеріалу, близького за характеристиками до фінального. 3D друк деталей з різних матеріалів дає суттєво різні механічні властивості.

FAQ: часті питання про прототипування

Скільки прототипів зазвичай потрібно до фінальної версії?

Залежить від складності виробу. Прості деталі - 1-3 ітерації. Складні механізми або ергономічні вироби - від 5 до 10 і більше. Середній продукт споживчої електроніки проходить 4-7 циклів прототипування.

Чи можна використовувати FDM прототип як фінальний виріб?

Так, якщо вимоги до зовнішнього вигляду і механічних властивостей відповідають можливостям FDM. Багато малосерійних виробів одразу друкуються на FDM без переходу до інших технологій виробництва.

Який мінімальний розмір деталі для FDM друку?

Практично - від 5 x 5 x 5 мм, хоча дрібніші елементи деталі (наприклад, шрифт або тонкі ребра) мають обмеження: мінімальна товщина стінки від 0.8-1.2 мм залежно від матеріалу.

Скільки часу займає виготовлення прототипу?

Дрібні деталі до 50 г - 1-3 години друку. Середні вироби 100-300 г - 4-12 годин. Великі прототипи, що займають більшу частину робочого поля принтера (наприклад, 200 x 200 мм) - від 12 до 24+ годин.

Чи потрібно мені самому розбиратися в налаштуваннях друку?

Ні. Ви надаєте готову 3D модель у підтримуваному форматі, а ми підбираємо оптимальні параметри під вашу задачу.

Якщо у вас є готова модель і ви хочете нарешті побачити свою ідею в матеріалі - зв'яжіться з нами, і ми обговоримо деталі вашого проекту. Перший прототип часто стає початком чогось справді цікавого.
