Підтримки в 3D друці: що це і як з ними працювати

Якщо ви хоч раз замовляли або самостійно друкували складну деталь на FDM принтері, то напевно стикалися з питанням підтримок. Ці тимчасові конструкції - невід'ємна частина 3D друку, і розуміння того, як вони працюють, може зекономити вам і час, і гроші. У цій статті розбираємо все по суті: що таке підтримки, коли вони потрібні, як їх правильно налаштувати і як позбутися після друку.

Що таке підтримки і навіщо вони взагалі потрібні

FDM принтер друкує шар за шаром знизу вгору. Пластик наноситься на вже затверділий попередній шар - і це чудово працює, поки геометрія деталі дозволяє кожному новому шару спиратися на нижній. Але що відбувається, коли модель має виступи, нависання або порожнини у повітрі?

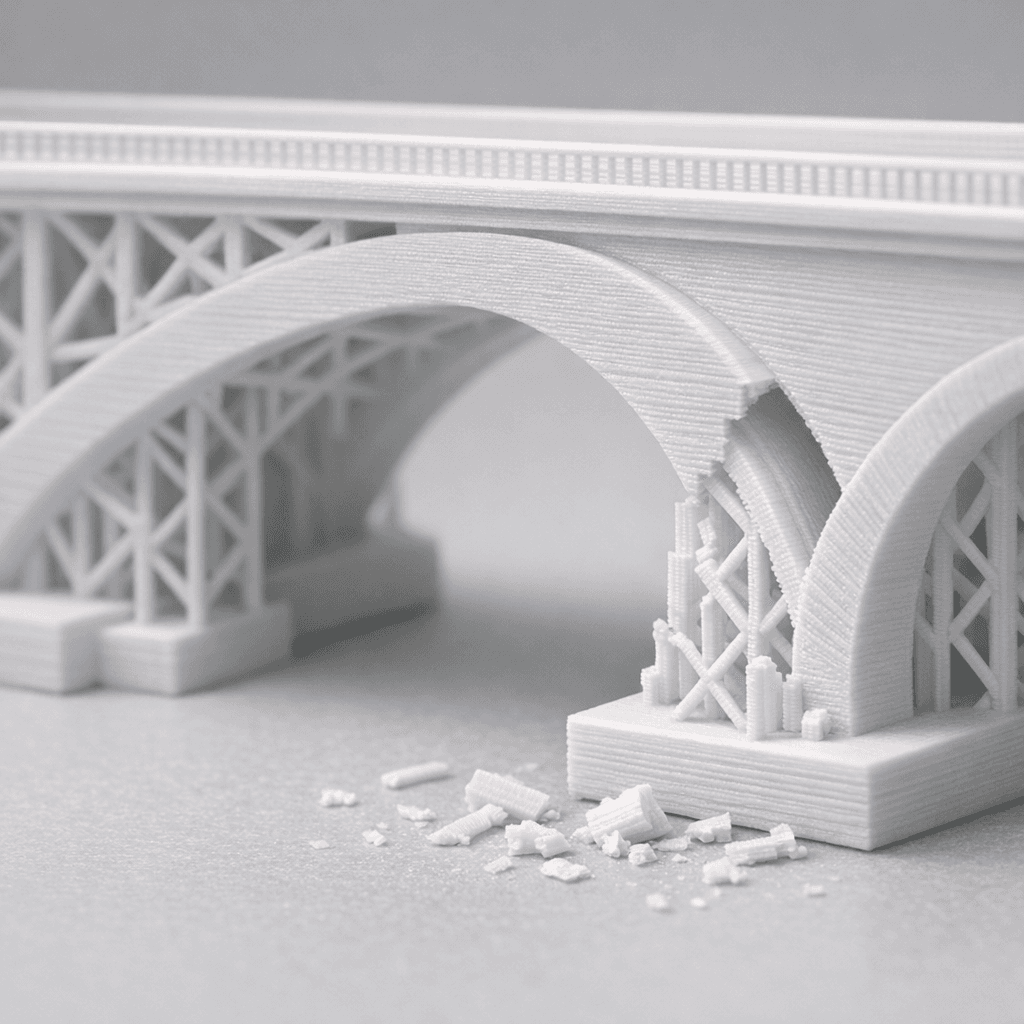

Без опори розплавлений пластик просто звисає вниз, деформується або взагалі падає. Саме тут на допомогу приходять підтримки - тимчасові структури, які принтер будує під проблемними ділянками, а після завершення друку їх видаляють вручну.

Простий приклад: уявіть модель літака. Крила розташовані горизонтально і виходять прямо з корпусу. Без підтримок нижня поверхня крил надрукується із серйозними дефектами або не надрукується взагалі.

Коли підтримки обов'язкові, а коли можна обійтися без них

Правило 45 градусів

У FDM друці є загальноприйняте правило: якщо кут нависання перевищує 45 градусів відносно вертикалі, підтримки потрібні. При куті до 45 градусів більшість принтерів справляються самостійно, хоча якість поверхні може трохи постраждати.

При куті від 45 до 60 градусів результат залежить від матеріалу, швидкості друку та охолодження. При куті понад 60-70 градусів підтримки практично завжди обов'язкові.

Типові випадки, де без підтримок не обійтися

Горизонтальні отвори діаметром більше 10-12 мм потребують підтримок всередині - інакше верхня частина отвору провисне. Буква "T" надрукована горизонтально, фігурки людей з витягнутими руками, деталі з підрізами і виступами - все це класичні кандидати на підтримки.

Водночас є прийоми, які дозволяють уникнути підтримок зовсім. Переорієнтація моделі на столику часто вирішує проблему. Деталь, яка в одному положенні потребує масивних підтримок, в іншому положенні може друкуватися без них взагалі.

Типи підтримок у слайсерах

Лінійні підтримки (Linear / Rectilinear)

Найпростіший тип - паралельні лінії під кутом. Друкуються швидко, витрачають мало матеріалу, але іноді залишають помітні сліди на поверхні деталі. Щільність заповнення підтримок зазвичай встановлюють на рівні 10-20%.

Деревоподібні підтримки (Tree Supports)

Виглядають як дерево з гілками, які торкаються лише необхідних ділянок знизу. Їхня перевага - мінімальний контакт з деталлю, що означає чистішу поверхню після видалення і менше витраченого матеріалу. Генеруються довше і вимагають більше обчислювальних ресурсів слайсера, але результат того вартий для складних органічних форм.

Підтримки з інтерфейсним шаром

Більшість сучасних слайсерів (Cura, PrusaSlicer, Bambu Studio) дозволяють додати між підтримкою і деталлю спеціальний інтерфейсний шар з меншою щільністю або навіть з іншого матеріалу. Це суттєво полегшує видалення і покращує якість поверхні.

Ключові параметри налаштування підтримок

Правильне налаштування підтримок - це баланс між якістю поверхні, витратою матеріалу і легкістю видалення.

Відстань між підтримкою і деталлю (Z distance) - один з найважливіших параметрів. Стандартне значення 0.2 мм (один шар при висоті шару 0.2 мм). Збільшення до 0.3-0.4 мм полегшує видалення, але погіршує якість поверхні над підтримкою. Зменшення до 0.1 мм дає кращу поверхню, але підтримки буде складніше відірвати.

Горизонтальна відстань (XY distance) зазвичай встановлюється на 0.5-1.0 мм. Вона запобігає злипанню підтримки з бічними стінками деталі.

Щільність підтримок - 10-15% цілком достатньо для більшості випадків. Збільшення до 20-25% виправдане лише для дуже великих нависань або важких деталей.

Кут активації підтримок - той самий поріг, з якого починається генерація. Стандарт - 45-50 градусів.

Матеріали і їх вплив на роботу з підтримками

Різні матеріали поводяться по-різному, і це безпосередньо впливає на стратегію підтримок.

PLA - найпростіший у роботі матеріал. Підтримки з PLA відносно легко видаляються, особливо при правильно виставленій Z-відстані. Температура друку 200-220°C, підтримки зазвичай налаштовуються стандартно.

PETG - тут є нюанс. PETG має підвищену адгезію між шарами, тому підтримки з нього прилипають до деталі значно сильніше. Рекомендується збільшувати Z-відстань до 0.3-0.4 мм і використовувати деревоподібні підтримки. Температура друку 230-250°C.

TPU - гнучкий матеріал, і підтримки з нього самі по собі гнучкі, що ускладнює їх видалення. Найкраще рішення - друкувати підтримки з PLA, якщо принтер має два екструдери, або мінімізувати їх кількість через переорієнтацію моделі.

Окремо варто згадати розчинні підтримки - PVA (розчиняється у воді) і HIPS (розчиняється в лімонені). Вони дозволяють отримати ідеально чисті поверхні без слідів від підтримок, але вимагають принтера з двома екструдерами.

Як правильно видаляти підтримки

Видалення підтримок - це окреме мистецтво. Зробіть це неправильно, і можна пошкодити деталь або отримати некрасиву поверхню.

Основний інструментарій: плоскогубці, пінцет, ніж або скальпель, шпатель і невеликий напилок для фінішної обробки.

Починайте з великих секцій підтримок - знайдіть точку, де підтримка найменше контактує з деталлю, і підчепіть її шпателем або плоскогубцями. Різкий рух "на відрив" часто працює краще, ніж повільне відтягування.

Для складних місць, де підтримки глибоко всередині, допомагає попереднє замочування деталі в теплій воді на 10-15 хвилин - це трохи розм'якшує PLA і полегшує роботу. З PETG цей трюк не спрацює.

Після видалення підтримок поверхня може мати нерівності. Їх можна обробити наждачним папером, починаючи з зернистості 120-180 і закінчуючи 400-600 для гладкого фінішу.

Хитрощі для мінімізації підтримок при проектуванні

Якщо у вас є можливість вплинути на орієнтацію або навіть незначно змінити модель, ось кілька практичних порад.

Замість круглих горизонтальних отворів використовуйте краплеподібні - вони друкуються без підтримок навіть при великих розмірах. Замінюйте прямокутні нависання на скошені під кутом 45 градусів. Ділите складні деталі на кілька простіших частин, які потім склеюються або з'єднуються механічно.

Переорієнтація моделі - найпростіший і найефективніший спосіб. Іноді достатньо повернути деталь на 90 або 180 градусів, щоб повністю позбутися необхідності в підтримках.

Як ми працюємо з підтримками у DrukHouse3D

У нашій майстерні в Черкасах ми щодня вирішуємо завдання з підтримками для найрізноманітніших замовлень - від дрібних декоративних елементів до функціональних технічних деталей. 3D друк на замовлення передбачає, що ми аналізуємо кожну модель перед запуском і підбираємо оптимальну стратегію підтримок під конкретний матеріал і геометрію.

Для 3D друк Черкаси ми використовуємо принтери з робочим столом 220x220x250 мм і 300x300x400 мм, що дозволяє друкувати досить великі деталі з правильно розрахованими підтримками. Швидкість друку підтримок зазвичай виставляємо на 40-60 мм/с - трохи повільніше основної деталі, щоб підтримки були стабільними, але не надто міцно прилипали.

Для замовлень, де критична чистота поверхні в місцях контакту з підтримками, ми пропонуємо серійний 3D друк з попереднім тестовим друком для підбору оптимальних параметрів. Це особливо актуально для партій від 10 одиниць і більше.

Наша майстерня обладнана резервним живленням, тому перебої з електрикою не впливають на якість і терміни виконання замовлень. Доставляємо готові деталі по всій Україні через Нову Пошту та Укрпошту.

FAQ - Часті запитання про підтримки в 3D друці

Чи завжди підтримки залишають сліди на деталі?

Певні сліди майже завжди є - це особливість FDM технології. Але при правильному налаштуванні Z-відстані (0.2-0.3 мм) і використанні деревоподібних підтримок сліди мінімальні і легко обробляються наждачним папером.

Чи можна замовити друк без підтримок, якщо модель їх потребує?

Технічно можна спробувати, але якість деталі в місцях нависань буде низькою. Ми завжди попереджаємо замовника, якщо модель потребує підтримок, і пропонуємо оптимальне рішення.

Скільки додаткового матеріалу і часу витрачається на підтримки?

Залежить від складності моделі. У середньому підтримки додають 10-30% до ваги деталі і 15-40% до часу друку. Для дуже складних моделей ці цифри можуть бути вищими.

Чи можна самостійно видаляти підтримки з замовленої деталі?

Так, ми можемо передати деталь з підтримками - це знижує вартість постобробки. Але для складних деталей краще довірити це нам, щоб не пошкодити виріб.

Які моделі найчастіше потребують підтримок?

Фігурки персонажів, деталі з горизонтальними отворами, корпуси з виступами, архітектурні макети з балконами і карнизами, кронштейни та кріплення складної форми.

Якщо у вас є модель і ви не впевнені, чи потрібні підтримки і як це вплине на вартість та якість - просто зв'яжіться з нами, надішліть файл у форматі STL, OBJ, 3MF або STEP, і ми безкоштовно проконсультуємо та підберемо оптимальні параметри друку для вашого завдання. Також пропонуємо послугу 3D друк деталей для технічних і функціональних виробів, де якість поверхні особливо важлива.
