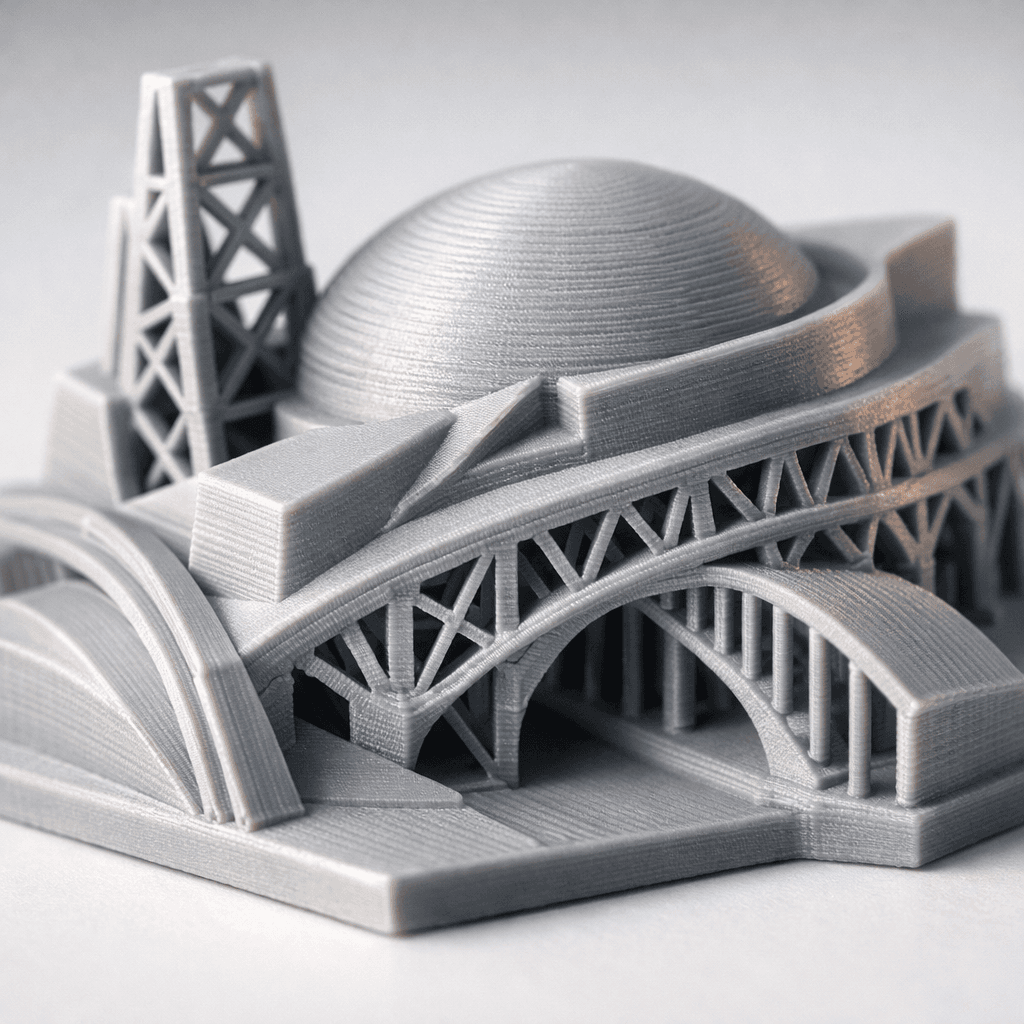

Підготовка 3D моделі до друку

Питання "чому модель не надрукувалась нормально?" ми чуємо досить часто. Клієнт надсилає файл, все виглядає красиво на екрані, але на виході отримуємо проблеми - дірки в стінках, артефакти, або взагалі слайсер відмовляється обробляти файл. Причина майже завжди одна: модель не підготовлена до друку. У цій статті розберемо, що потрібно перевірити перед тим, як відправляти файл на FDM принтер, і як уникнути найпоширеніших помилок.

Чому підготовка моделі - це окремий крок

Багато людей думають, що 3D моделювання і підготовка до друку - це одне й те саме. Насправді ні. Модель може бути ідеальною для рендеру або анімації, але абсолютно непридатною для фізичного виробництва. FDM друк має свою специфіку: принтер наносить матеріал шарами товщиною від 0.1 до 0.3 мм, рухається зі швидкістю 40-120 мм/с, і йому потрібна фізично коректна геометрія.

Якщо ваша модель має "невидимі" проблеми у структурі меша, слайсер або проігнорує їх (і надрукує щось дивне), або взагалі не зможе згенерувати G-code. Тому перевірка і виправлення файлу перед друком - обов'язковий етап.

Які формати ми приймаємо

Перш ніж говорити про підготовку, уточнимо технічний момент. У DrukHouse3D ми працюємо виключно з готовими 3D моделями у форматах STL, OBJ, 3MF і STEP. Послуги 3D моделювання ми не надаємо - тільки 3D друк на замовлення з вашого файлу.

Формат 3MF є найкращим варіантом для FDM - він зберігає масштаб, одиниці виміру і навіть деякі налаштування друку. STL також чудово підходить, але важливо при експорті вказати правильні одиниці (міліметри, не дюйми). Файли у дюймах - одна з найпоширеніших причин того, що деталь виходить у 25.4 рази менша або більша за очікувану.

Основні вимоги до геометрії моделі

Маніфолдна (водонепроникна) геометрія

Це найважливіший параметр. Модель повинна бути "замкнутою" - без дірок, відкритих країв або поверхонь, що перетинаються некоректно. Уявіть, що ваша модель - це посудина: вода не повинна витікати нізвідки.

Перевірити це можна безкоштовно у програмах Meshmixer або Netfabb. У слайсері PrusaSlicer є вбудована перевірка - якщо модель підсвічується червоним, є проблеми з геометрією. Microsoft 3D Builder також автоматично виправляє більшість помилок меша при відкритті файлу.

Нормалі поверхонь

Кожна полігональна поверхня має напрямок - "лицьову" і "зворотну" сторону. Якщо нормалі перевернуті, слайсер може неправильно розрахувати внутрішній і зовнішній простір моделі. Результат - стіни, що "зникають", або заповнення там, де його не повинно бути.

У Blender перевірити нормалі можна через Overlay - Face Orientation: сині поверхні правильні, червоні - перевернуті. Виправляється командою Recalculate Outside (Shift+N у режимі редагування).

Мінімальна товщина стінок

Для FDM друку мінімальна товщина стінки залежить від діаметра сопла. Стандартне сопло 0.4 мм дозволяє друкувати стінки від 0.8 мм (два проходи). Якщо ваша модель має стінки тонші за 0.8 мм, принтер фізично не зможе їх відтворити.

Рекомендовані мінімуми для різних матеріалів:

PLA і PETG: стінки від 1.2 мм для надійної конструкції
TPU (гнучкий матеріал): від 1.5 мм через особливості друку
Функціональні деталі під навантаження: від 2.0 мм

Розмір і масштаб

Перевірте, що модель має правильний розмір у міліметрах. Відкрийте файл у слайсері і подивіться на розміри - якщо деталь, яка повинна бути 50 мм, показується як 1270 мм, значить файл збережено у дюймах.

Також врахуйте максимальний розмір робочого столу. Наші принтери мають робочу область до 300x300x400 мм. Великі об'єкти можна розрізати на частини і склеїти після друку - це нормальна практика для серійного 3D друку великих виробів.

Орієнтація моделі у просторі

Як орієнтація впливає на якість

FDM друк анізотропний - деталь міцніша вздовж шарів, ніж між ними. Міцність між шарами становить приблизно 60-80% від міцності вздовж шарів. Тому для функціональних деталей орієнтація критична.

Приклад: гачок або кронштейн потрібно орієнтувати так, щоб основне навантаження йшло вздовж шарів, а не намагалося розшарувати деталь. Вісь Z (вертикаль) - найслабше місце для навантажень на розрив.

Мінімізація підтримок

Підтримки - це додатковий матеріал, який принтер будує під нависаючими елементами. Вони збільшують час друку на 20-40%, витрату матеріалу і час постобробки. Тому при можливості орієнтуйте модель так, щоб звести підтримки до мінімуму.

FDM принтер може друкувати нависання до 45 градусів без підтримок. Якщо кут більший - потрібні підтримки або переорієнтація моделі.

Допуски і посадки для складальних деталей

Якщо ви друкуєте деталі, які повинні з'єднуватися одна з одною або з покупними компонентами, врахуйте допуски. FDM друк має точність ±0.2-0.3 мм залежно від матеріалу і налаштувань.

Для рухомих з'єднань (ковзаюча посадка) додайте зазор 0.3-0.5 мм на сторону. Для пресових посадок (деталь вставляється щільно) - зазор 0.1-0.15 мм. Для різьбових з'єднань краще використовувати стандартні метричні різьби M3-M8 і перевіряти їх після першого тестового друку.

Якщо ви замовляєте 3D друк деталей для механізму або пристрою, вкажіть нам призначення деталі - ми підберемо оптимальні налаштування для вашого застосування.

Вибір матеріалу і його вплив на підготовку

Різні матеріали мають різну усадку при охолодженні, що впливає на точність розмірів:

PLA - мінімальна усадка (0.2-0.4%), найпростіший у друку, температура екструдера 195-220°C
PETG - усадка 0.4-0.6%, добра хімічна стійкість, температура 230-250°C
ABS - усадка 0.8-1.5%, потребує закритої камери, температура 230-260°C
TPU - гнучкий, усадка мінімальна, але потребує повільного друку 25-40 мм/с

Якщо точність розмірів критична, краще вибирати PLA або PETG і закладати мінімальні допуски при проектуванні.

Програми для перевірки і виправлення моделей

Кілька безкоштовних інструментів, які реально допомагають:

PrusaSlicer або Bambu Studio - при імпорті автоматично перевіряють модель і сигналізують про проблеми. Добрий перший крок.

Meshmixer - потужний інструмент для аналізу і виправлення меша. Функція Analysis - Inspector знаходить дірки і некоректну геометрію, а автоматичне виправлення вирішує більшість проблем одним кліком.

Netfabb Basic (безкоштовна версія) - спеціалізований інструмент для підготовки файлів до друку. Відмінно справляється з некоректними мешами.

Microsoft 3D Builder - найпростіший варіант для початківців. Просто відкрийте файл, програма сама виправить більшість помилок і збережіть назад у STL.

Особливості роботи нашої майстерні

DrukHouse3D знаходиться у Черкасах, і якщо ви шукаєте якісний 3D друк Черкаси - ми готові взятися за ваш проект. Майстерня обладнана резервним живленням, тому друк не переривається навіть під час відключень електроенергії - ваша деталь буде готова у заявлений термін.

Для клієнтів з інших міст доступна доставка по всій Україні через Нову Пошту. Зазвичай від підтвердження замовлення до відправки проходить 1-3 робочі дні залежно від складності і розміру замовлення.

FAQ: поширені запитання про підготовку моделей

Чи можете ви виправити мою модель перед друком?

Дрібні помилки меша (закриття дірок, виправлення нормалей) ми можемо виправити самостійно. Але якщо модель потребує серйозної переробки геометрії - це вже 3D моделювання, яке ми не надаємо. У такому випадку рекомендуємо звернутися до фрілансера-моделера.

Файл виглядає нормально у моїй програмі - чому слайсер показує помилки?

Програми для моделювання часто "прощають" геометричні помилки і показують модель коректно, навіть якщо меш має проблеми. Слайсер суворіший, бо йому потрібно генерувати фізичні траєкторії руху сопла.

Який мінімальний розмір деталі, яку можна надрукувати?

Теоретично від 5x5x5 мм, але практично дрібні деталі до 10 мм мають обмежену деталізацію через діаметр сопла 0.4 мм. Для дуже дрібних деталей краще обговорити проект окремо.

Чи потрібно мені самому налаштовувати підтримки у файлі?

Ні, не потрібно. Підтримки генерує слайсер автоматично. Ви можете надіслати "чисту" модель без підтримок - ми самі налаштуємо все необхідне.

Скільки коштує друк, якщо я надішлю готовий файл?

Вартість залежить від об'єму моделі, матеріалу і складності. Орієнтовно від 50 грн за невелику деталь. Точну ціну розраховуємо після отримання файлу.

Чи можна надіслати файл STEP замість STL?

Так, STEP ми приймаємо і навіть рекомендуємо для точних технічних деталей - цей формат зберігає точну геометрію без полігональних артефактів.

Якщо після прочитання статті у вас залишились питання про підготовку файлу або ви хочете отримати консультацію перед замовленням - зв'яжіться з нами, опишіть свій проект і ми підкажемо, що потрібно перевірити або виправити у вашій моделі.
