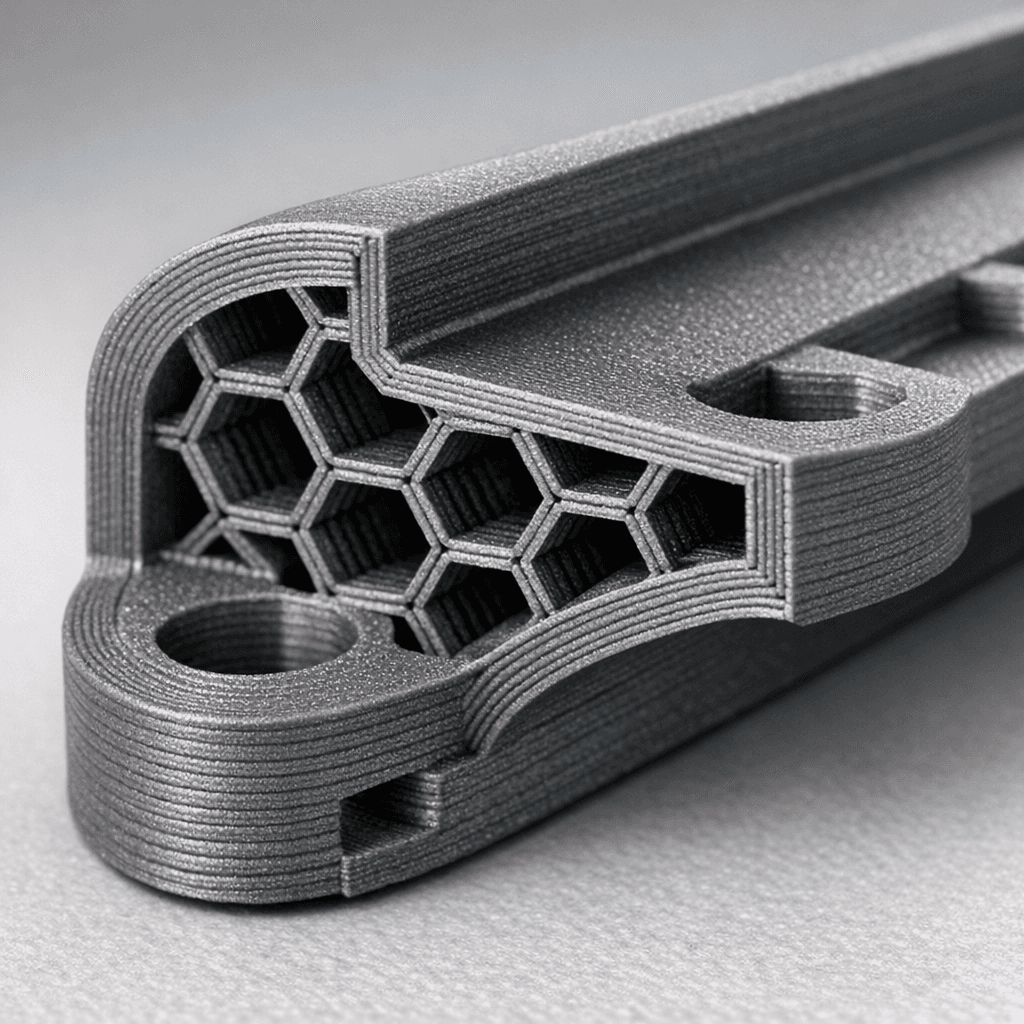

Як зробити 3D деталь міцнішою

Одне з найпоширеніших питань, яке чуємо від клієнтів: "А вона не зламається?" Це нормальне питання, особливо коли деталь має витримувати реальне навантаження - чи то кронштейн, чи то корпус механізму, чи то функціональний елемент конструкції. Хороша новина: FDM-друк дозволяє отримати дуже міцні деталі, якщо знати, які параметри крутити і як правильно підготувати модель до друку. У цій статті розберемо конкретні прийоми - з цифрами, без води.

Чому деталі ламаються і де найслабше місце

Перш ніж говорити про зміцнення, треба зрозуміти, де саме виникає проблема. FDM-деталі мають анізотропну структуру - тобто їхня міцність залежить від напрямку навантаження. Найслабше місце - це з'єднання між шарами (так звана адгезія між шарами). Якщо тягнути деталь вздовж осі Z, вона витримає значно менше, ніж при навантаженні вздовж осі X або Y.

Другий типовий сценарій - тонкі стінки або занадто малий відсоток заповнення. Деталь виглядає суцільною, але всередині - порожнеча з рідкою решіткою. При ударі або згині вона просто складається.

Третя причина - неправильний вибір матеріалу. PLA виглядає міцним, але крихкий при ударному навантаженні. PETG гнучкіший. ABS витримує тепло краще. Кожен матеріал має свою нішу.

Заповнення: скільки відсотків насправді потрібно

Стандартне заповнення 15-20% підходить для декоративних деталей. Для функціональних - починайте від 40%. Для деталей під серйозне навантаження - 60-80% і вище.

Патерн заповнення має значення

Не всі патерни однаково ефективні:

Gyroid - один з найкращих для рівномірного навантаження у всіх напрямках, добре поглинає вібрацію
Honeycomb (стільники) - класика для рівномірного навантаження
Lines або Grid - швидко друкується, але слабший при навантаженні під кутом
Cubic - хороший компроміс між міцністю і часом друку

Для деталей, які несуть навантаження переважно в одному напрямку, можна орієнтувати патерн вздовж цього напрямку. Наприклад, якщо деталь згинається вздовж осі Y - патерн Lines орієнтований по Y дасть кращий результат, ніж Grid.

При заповненні 60% з патерном Gyroid деталь з PETG витримує навантаження на вигин приблизно на 35-40% краще, ніж та сама деталь з 20% заповнення Grid.

Кількість периметрів - недооцінений параметр

Більшість людей думають тільки про заповнення, але периметри (стінки) - це те, що реально тримає форму і розподіляє навантаження. Стандарт - 2-3 периметри. Для міцних деталей ставте 4-6.

При товщині стінки 0.4 мм сопла кожен периметр додає 0.4 мм до зовнішньої оболонки. Шість периметрів - це вже 2.4 мм суцільного пластику по периметру. Це принципово змінює поведінку деталі при навантаженні.

Верхні та нижні шари теж важливі - ставте мінімум 4-5 шарів зверху і знизу. При висоті шару 0.2 мм це дає 0.8-1.0 мм суцільного матеріалу, що запобігає продавлюванню.

Висота шару і міцність: що каже практика

Менша висота шару - краща адгезія між шарами, але більший час друку. Більша висота - швидше, але шари гірше зчіплюються.

Для функціональних деталей оптимальна висота шару - 0.15-0.20 мм. При 0.10 мм деталь виходить дуже гладкою і міцною, але час друку зростає суттєво. При 0.30 мм - швидко, але з'єднання між шарами слабше.

Практичний приклад: кронштейн, надрукований при висоті шару 0.15 мм, витримує на 15-20% більше навантаження на відрив, ніж той самий кронштейн при 0.30 мм.

Температура друку і адгезія між шарами

Вища температура - краще зплавлення між шарами, але ризик деформації і втрати точності. Нижча - точніше, але шари гірше з'єднуються.

Для PETG стандартна температура - 230-240°C. Якщо підняти до 245-250°C, адгезія між шарами покращується, але деталь може трохи "поплисти" на гострих кутах. Компроміс - 240-245°C з невеликим уповільненням швидкості.

Для PETG при температурі 245°C і швидкості друку 40-50 мм/с отримуємо оптимальне співвідношення між міцністю шарів і якістю поверхні.

Для PLA: 200-210°C стандарт, 215-220°C для кращої адгезії між шарами. Але вище 220°C PLA починає деградувати і жовтіти.

Орієнтація деталі на столику - критично важливо

Це один з найважливіших факторів, про який часто забувають. Якщо деталь буде навантажуватися в певному напрямку - треба орієнтувати її так, щоб шари йшли перпендикулярно до навантаження, а не паралельно.

Простий приклад: гачок, за який щось підвішують. Якщо друкувати його "стоячи" (вертикально), шари йтимуть горизонтально, і гачок легко відламається в місці кріплення. Якщо покласти його "лежачи" - шари йдуть вздовж гачка, і він витримає набагато більше.

Правило просте: навантаження має йти вздовж шарів, а не впоперек них.

Матеріал вирішує все

Вибір матеріалу - це перший крок, а не останній. Ось коротка практична шпаргалка:

PLA

Міцний на стиск і вигин, але крихкий при ударі. Температура розм'якшення - близько 60°C. Підходить для статичних деталей без вібрації і тепла. Друкується при 195-215°C, стіл 50-60°C.

PETG

Хороший баланс міцності і гнучкості. Витримує удари краще за PLA. Температура розм'якшення - близько 80°C. Відмінний вибір для більшості функціональних деталей. Друкується при 230-245°C, стіл 70-85°C.

ASA / ABS

Витримує тепло до 95-100°C, стійкий до UV. Трохи гнучкіший за PLA, менш крихкий. Складніший у друку - потрібен закритий принтер і температура 240-260°C, стіл 90-110°C.

TPU

Гнучкий матеріал, поглинає удари і вібрацію. Не ламається, а гнеться. Підходить для прокладок, захисних чохлів, деталей з амортизацією. Друкується при 220-240°C, швидкість 20-30 мм/с.

Детальніше про можливості 3D друку деталей з різних матеріалів можна дізнатися на відповідній сторінці.

Пост-обробка для зміцнення

Надрукована деталь - це не завжди фінальний результат. Є кілька способів зробити її ще міцнішою після друку.

Відпал (annealing)

PLA і PETG деталі можна відпалити в духовці при низькій температурі. PLA - 60-65°C протягом 30-60 хвилин. Це покращує кристалічну структуру матеріалу і підвищує міцність на 10-20%. Але деталь може трохи деформуватися, тому метод підходить не для всіх форм.

Просочення епоксидною смолою

Нанесення тонкого шару рідкої епоксидної смоли на поверхню деталі заповнює мікропори між шарами і суттєво підвищує поверхневу міцність. Особливо ефективно для деталей, які працюють на розтяг або відрив.

Армування

Для критичних деталей можна передбачити в моделі канали для вставки металевих стрижнів або різьбових вставок. Різьбові вставки з нержавіючої сталі M3-M8 вплавляються в пластик паяльником і дають справжнє металеве різьблення, яке витримує багаторазове закручування.

Практичні помилки, яких варто уникати

Перша і найпоширеніша помилка - економія на заповненні. "20% вистачить" - ні, не вистачить, якщо деталь несе навантаження.

Друга помилка - ігнорування орієнтації. Люди часто орієнтують деталь так, щоб вона красиво виглядала на столику, а не так, щоб витримувала навантаження.

Третя - друк занадто швидко. При швидкості 80-100 мм/с і вище адгезія між шарами погіршується. Для функціональних деталей тримайтеся в межах 40-60 мм/с.

Четверта - неправильна температура. Занизька температура дає погане зплавлення шарів. Не бійтеся трохи підняти температуру для функціональних деталей.

Як ми підходимо до цього в DrukHouse3D

У нашій майстерні в Черкасах ми завжди уточнюємо у клієнта, як саме буде використовуватися деталь. Це дозволяє підібрати правильну комбінацію матеріалу, орієнтації, заповнення і параметрів друку ще до запуску.

Для замовлень 3D друк на замовлення ми рекомендуємо клієнтам надавати не тільки файл моделі (STL, OBJ, 3MF або STEP), але й опис умов експлуатації - де буде стояти деталь, яке навантаження на неї діятиме, чи є контакт з теплом або хімікатами. Це дозволяє уникнути ситуації, коли деталь ламається через тиждень після отримання.

Для тих, хто замовляє серійний 3D друк, ми виготовляємо тестовий зразок і узгоджуємо параметри перед запуском серії. Це особливо важливо для партій від 10 штук і більше.

Майстерня працює стабільно навіть під час відключень електроенергії завдяки резервному живленню, тому строки не залежать від ситуації з електромережею. Доставляємо замовлення по всій Україні через Нову Пошту та Укрпошту.

Якщо вас цікавить 3D друк Черкаси або ви хочете отримати консультацію щодо конкретної деталі - просто напишіть нам.

Часті запитання

Яке заповнення вибрати для кронштейна, що несе 5 кг?

Мінімум 50-60% з патерном Gyroid або Honeycomb, матеріал - PETG або ASA, 4-5 периметрів. Орієнтація - так, щоб шари йшли вздовж напрямку навантаження.

Чи можна зробити деталь міцнішою без зміни моделі?

Так. Зміна орієнтації на столику, збільшення заповнення, кількості периметрів і температури друку - все це не вимагає редагування 3D моделі.

Який матеріал найміцніший для FDM-друку?

Залежить від типу навантаження. Для ударного - TPU або PETG. Для статичного навантаження і тепла - ASA або ABS. Для точних деталей без удару - PLA або PETG.

Чи впливає швидкість друку на міцність?

Так. При швидкості вище 70-80 мм/с адгезія між шарами погіршується. Для відповідальних деталей рекомендуємо 40-55 мм/с.

Скільки коштує надрукувати міцну деталь?

Вартість залежить від розміру, матеріалу і параметрів. Деталь з PETG при 60% заповненні коштуватиме більше, ніж та сама з PLA при 20%, але різниця зазвичай не критична. Точну ціну розраховуємо після отримання файлу.

Якщо маєте конкретне завдання - зв'яжіться з нами, опишіть деталь і умови її використання, і ми підберемо оптимальні параметри ще до запуску друку.
