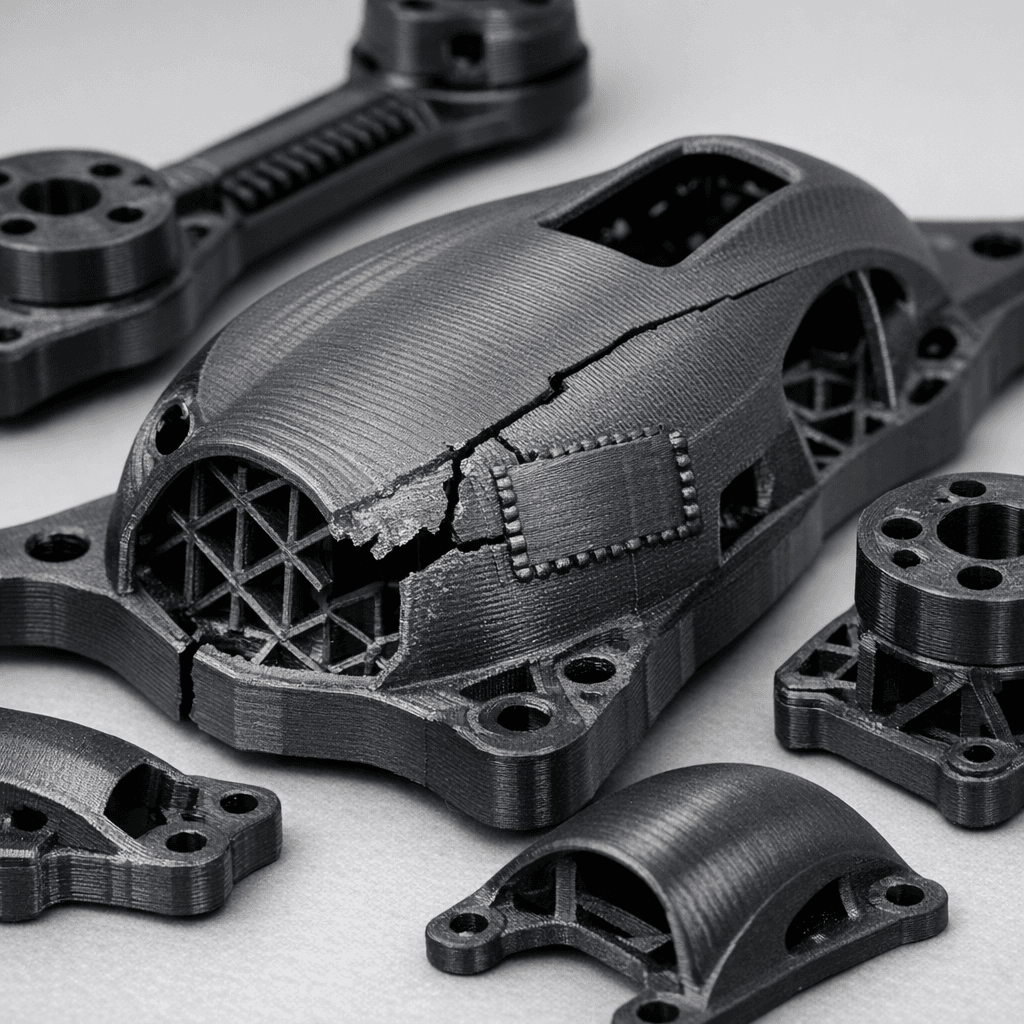

Дрон після падіння: ремонт корпусу за години

Впав дрон - і що далі? Зламана рама, відбитий кріплення камери, тріснутий захист пропелера. Знайомо кожному, хто серйозно займається польотами. Стандартний сценарій - замовити запчастини з Китаю, чекати від двох до шести тижнів, і весь цей час дрон просто лежить мертвим вантажем. Але є інший шлях: 3D друк у Черкасах дозволяє отримати потрібну деталь вже наступного дня, а іноді - через кілька годин після звернення.

Що ламається найчастіше і чому це можна надрукувати

Більшість деталей корпусу сучасних дронів - це пластикові елементи, які виробники роблять ін'єкційним литтям. Хороша новина: майже всі ці елементи чудово відтворюються методом FDM друку з правильно підібраним матеріалом.

Після типового падіння з висоти 10-15 метрів найчастіше страждають:

захисні кожухи пропелерів (prop guards)
кріплення камери та підвісу (gimbal mount)
ніжки шасі та їх з'єднувальні елементи
кришки відсіків акумулятора
антенні тримачі та напрямні
кріплення плат і роз'ємів усередині рами
боковини та нижні пластини рами

Усі ці деталі не несуть критичного силового навантаження в польоті, але без них дрон або не злетить взагалі, або польот буде небезпечним. Саме тому їх відновлення - пріоритет номер один після аварії.

Який матеріал підходить для деталей дрона

Вибір пластику тут принципово важливий. Не кожен матеріал витримає вібрацію двигунів, перепади температур і можливий наступний удар.

PETG - оптимальний вибір для більшості деталей

PETG - це матеріал, який поєднує гнучкість і міцність. Він не розтріскується від одноразового удару, як звичайний PLA, але при цьому добре тримає форму. Температура друку 230-245°C, шар 0,2 мм дає оптимальне співвідношення міцності та часу друку. Для деталей дрона ми зазвичай друкуємо з заповненням 40-60% і периметром у 3-4 лінії - це дає деталям достатню жорсткість без зайвої ваги.

Середня вага надрукованого prop guard для 5-дюймового квадрокоптера - від 8 до 15 грамів залежно від конструкції. Це порівнянно з оригінальними деталями.

TPU для елементів з амортизацією

Для захисних кожухів, антивібраційних кріплень і деяких типів шасі TPU - незамінний матеріал. Він гнучкий, поглинає удари і не ламається від деформації. Твердість Shore 95A добре підходить для більшості захисних елементів дрона. Друкуємо TPU на швидкості 25-35 мм/с, температура 220-230°C, заповнення 30-40%.

PLA+ для легких декоративних і нескладних деталей

Якщо потрібна кришка відсіку або тримач, який не зазнає ударних навантажень, PLA з підвищеною ударостійкістю (PLA+) цілком підійде. Він легкий, добре деталізується і друкується швидко - шар 0,2 мм, температура 210-220°C. Але для силових елементів рами PLA не рекомендуємо.

Скільки часу реально займає виготовлення

Ось де 3D друк на замовлення реально виграє у традиційного замовлення запчастин. Розглянемо конкретні приклади з нашої практики.

Захисний кожух пропелера для 5-дюймового квадрокоптера - час друку 45-90 хвилин на одиницю, комплект з 4 штук - 3-5 годин. Кріплення камери GoPro на раму - 1-2 години. Ніжки шасі для середнього дрона - 2-3 години на комплект. Кришка відсіку акумулятора - 30-60 хвилин.

Якщо клієнт звертається вранці з готовим STL-файлом, у більшості випадків деталі готові до кінця того ж дня. Без Китаю, без митниці, без нервів.

Де взяти 3D модель зламаної деталі

Це питання виникає першим. Є кілька реальних варіантів.

Перший і найпростіший - Thingiverse, Printables, Cults3D. Для популярних дронів типу DJI Mini, Mavic, або поширених FPV-рам типу iFlight, Armattan, TBS - там є тисячі готових моделей від спільноти. Шукайте за назвою моделі дрона плюс назву деталі.

Другий варіант - виробники іноді самі публікують STL-файли запчастин. Особливо це стосується відкритих FPV-проектів.

Третій варіант - якщо деталь унікальна і моделі немає, можна виміряти зламану деталь і знайти аналог, або звернутися до спільноти FPV-пілотів - там часто діляться файлами.

Важливо: DrukHouse3D займається 3D друком деталей виключно з готових моделей у форматах STL, OBJ, 3MF або STEP. Ми не робимо 3D моделювання, але якщо файл є - беремося за роботу одразу.

Які деталі краще все ж купити оригінальні

Чесно скажемо: не все варто друкувати. Силові балки рами з карбону, двигуни, регулятори швидкості, польотні контролери - це не тема для FDM друку. Також не рекомендуємо друкувати центральні пластини рами, якщо вони несуть основне навантаження від двигунів - тут карбон або алюміній поза конкуренцією.

Але все, що є допоміжним, захисним або кріпильним - сміливо можна відтворити друком. І часто надрукована деталь виявляється навіть міцнішою за оригінал, бо ви можете збільшити заповнення або змінити матеріал.

Серійний друк запасних частин для активних пілотів

Якщо ви регулярно літаєте і регулярно падаєте - а це нормально для FPV-пілотів - є сенс замовити одразу комплект запасних деталей наперед. Серійний 3D друк дозволяє надрукувати 10-20 однакових деталей за один раз з помітно меншою вартістю одиниці.

Наприклад, комплект із 20 prop guards для 5-дюймового квадрокоптера з PETG - це страховка на кілька місяців активних польотів. При серійному замовленні вартість однієї деталі може бути на 30-40% нижчою, ніж при одиничному виготовленні.

Доставка та робота під час відключень

Майстерня DrukHouse3D знаходиться в Черкасах і відправляє замовлення по всій Україні - Новою Поштою або Укрпоштою. Якщо ви з іншого міста, це не проблема: надсилаєте STL-файл, ми погоджуємо деталі та матеріал, друкуємо і відправляємо.

Окремо важливий момент для сьогоднішніх реалій: обладнання підключено до резервного живлення, тому відключення електроенергії не зупиняють виробництво. Замовлення виконуються у заявлені терміни незалежно від ситуації з електромережею.

FAQ

Чи можна надрукувати деталі для будь-якого дрона?

Якщо є готова 3D модель у форматі STL, OBJ, 3MF або STEP - так. Для популярних моделей DJI, iFlight, TBS, Armattan та інших відомих виробників моделі зазвичай є у відкритому доступі.

Скільки коштує надрукувати одну деталь?

Вартість залежить від розміру, матеріалу і складності. Невелика деталь типу кріплення антени або кришки - від 50-80 гривень. Захисні кожухи пропелерів - від 80 до 200 гривень за штуку. Точну вартість рахуємо після отримання файлу.

Який матеріал найміцніший для деталей дрона?

Для більшості деталей корпусу - PETG або нейлон. Для елементів з амортизацією - TPU. Для легких декоративних деталей - PLA+.

Чи витримає надрукована деталь наступне падіння?

Залежить від матеріалу та конструкції. PETG з заповненням 50% і 4 периметрами витримує удари порівнянні з оригіналом, а іноді краще. TPU-деталі часто гнуться замість того, щоб ламатися - це перевага.

Як довго чекати готову деталь?

При наявності файлу та стандартних розмірах деталі - від кількох годин до одного дня. Серійні замовлення - залежно від кількості, зазвичай 1-3 дні.

Чи надаєте ви послуги 3D моделювання?

Ні. Ми друкуємо тільки з готових моделей. Якщо файлу немає - шукайте на Printables, Thingiverse або у спільнотах FPV-пілотів.

Якщо ваш дрон чекає на ремонт - не витрачайте тижні на доставку з-за кордону. Знайдіть STL-файл потрібної деталі і зв'яжіться з нами - разом розберемося, що і з чого краще надрукувати, щоб дрон знову піднявся у повітря якнайшвидше.
