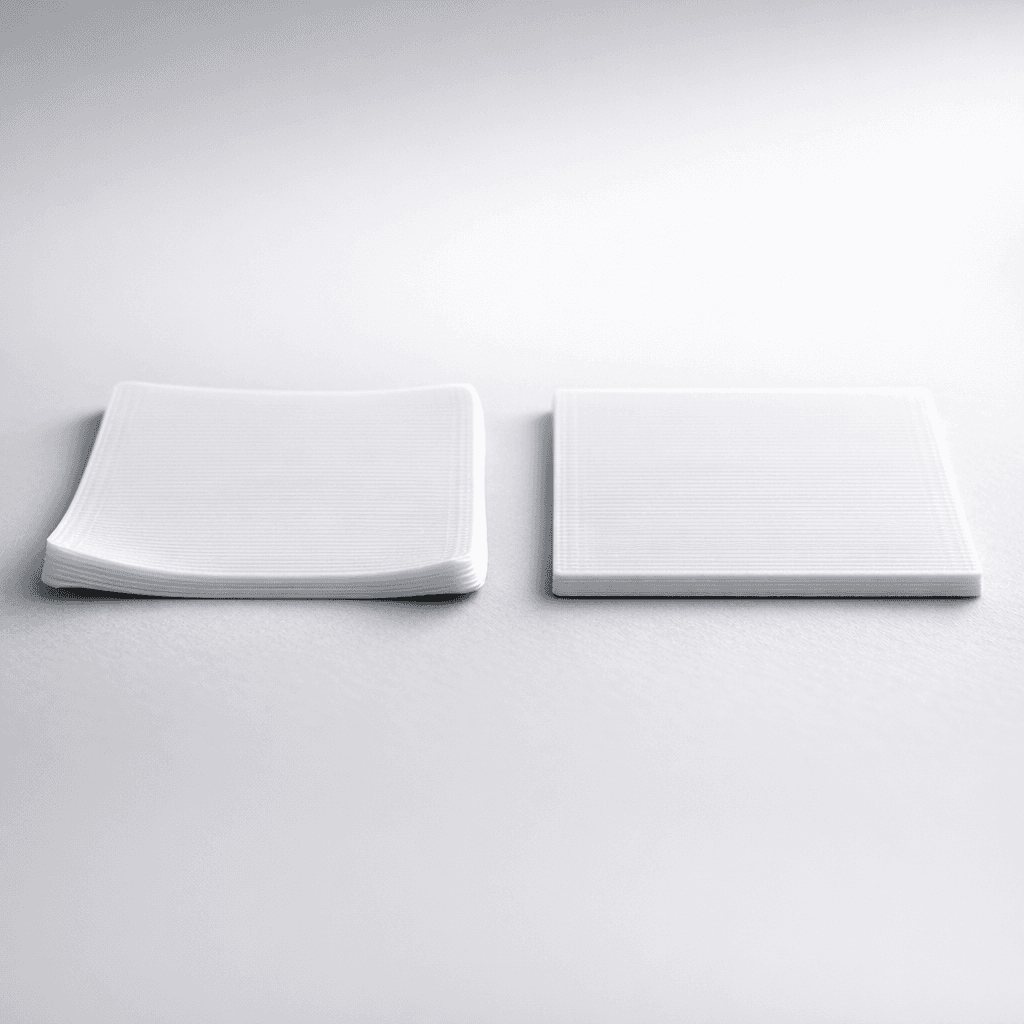

Деформація деталей при 3D друку: причини та рішення

Ви запустили друк, а через кілька годин виявляєте, що кути деталі задерлися вгору, шари розшарувалися або вся конструкція скрутилася в дугу. Це одна з найпоширеніших проблем у FDM друку, і вона трапляється навіть у досвідчених майстрів. Добра новина - майже кожна причина деформації має конкретне технічне рішення, і сьогодні ми розберемо їх детально.

Чому взагалі деталі деформуються

FDM друк - це пошарове нанесення розплавленого пластику. Кожен шар охолоджується і стискається. Якщо стискання відбувається нерівномірно, виникають внутрішні напруження, які буквально тягнуть деталь у різні боки. Це явище називається варпінгом (warping), і воно особливо виражене у матеріалів з високим коефіцієнтом теплового розширення - ABS, ASA, нейлон.

Але деформація - це не тільки задерті кути. Вона проявляється також у вигляді тріщин між шарами, "банана-ефекту" у довгих деталях, здуттів на поверхні та розшарування в середині моделі.

Основні причини деформації

Погане прилипання до столика

Якщо перший шар не прилипає як слід, деталь починає відклеюватися вже на початку друку. Оптимальна висота першого шару - 0.2-0.3 мм при загальній висоті шару 0.2 мм. Занадто велика відстань між соплом і столиком дає пористий, слабкий перший шар.

Рішення: калібрування столика до зазору 0.1-0.15 мм (товщина аркуша паперу), використання адгезійних покриттів - клей-олівець, лак для волосся, спеціальні праймери. Для ABS - обов'язково гріти столик до 100-110°C, для PLA достатньо 50-60°C.

Різкі перепади температури

Коли гаряча деталь охолоджується нерівномірно, верхні шари стискаються швидше за нижні. Це особливо критично для ABS, де різниця між температурою друку (230-250°C) і кімнатною температурою може перевищувати 200 градусів.

Рішення: закритий корпус принтера або саморобний кожух, який підтримує температуру всередині 40-50°C. Зменшення обдуву або його повне вимкнення для ABS і ASA. Для 3D друку деталей з технічних матеріалів це критично важливо.

Неправильна температура екструзії

Занадто низька температура дає погане зчеплення між шарами - шари буквально не "зварюються" між собою. Занадто висока - призводить до перегріву і деформації тонких стінок.

Орієнтири по матеріалах:

PLA: 190-220°C
PETG: 230-250°C
ABS: 230-250°C
Нейлон: 240-270°C
TPU: 220-235°C

Швидкість друку і геометрія моделі

Висока швидкість друку (понад 80-100 мм/с) для складних деталей з тонкими стінками або нависаючими елементами - пряма дорога до деформації. Пластик не встигає нормально охолонути, і наступний шар лягає на ще м'який попередній.

Для дрібних деталей розміром до 30 мм рекомендується знижувати швидкість до 30-50 мм/с. Для зовнішніх периметрів оптимально - 40-60 мм/с незалежно від розміру деталі.

Проблеми з заповненням і кількістю периметрів

Недостатня кількість периметрів (менше 2-3) і низький відсоток заповнення (менше 15%) роблять деталь структурно слабкою і схильною до деформації під навантаженням. Внутрішні напруження не мають куди "розподілитися" і концентруються в одному місці.

Матеріали і їх схильність до деформації

PLA - найменш примхливий

PLA деформується найрідше завдяки низькій температурі друку і мінімальному тепловому розширенню. Але і він може скручуватися при поганій адгезії або протягах у приміщенні. Підтримка столика 50-60°C і відсутність протягів - і проблем практично не буде.

PETG - золота середина

PETG трохи примхливіший за PLA, але значно стабільніший за ABS. Основна проблема - надмірне прилипання до столика, що може пошкодити деталь при знятті. Використовуйте розділювальний шар або PEI покриття.

TPU і гнучкі матеріали

TPU рідко деформується у класичному розумінні, але має свою специфіку - стріннінг і нерівномірне заповнення при неправильних налаштуваннях ретракту. Швидкість друку не вище 25-35 мм/с, ретракт мінімальний або вимкнений.

ABS і ASA - найскладніші

Ці матеріали вимагають закритого корпусу, підігрітого столика (100-110°C) і мінімального обдуву. Без цих умов деформація майже гарантована для деталей довжиною понад 50 мм.

Практичні рішення для слайсера

Брим і скірт

Брим (brim) - це додаткові контури навколо основи деталі, які збільшують площу прилипання. Для деталей з малою площею основи або гострими кутами рекомендується брим шириною 5-10 мм (це 5-15 додаткових контурів залежно від ширини екструзії).

Орієнтація моделі на столику

Правильна орієнтація - один з найпростіших і найефективніших інструментів. Довгу плоску деталь краще ставити по діагоналі столика - це рівномірніше розподіляє теплове навантаження. Деталі з тонкими стінками краще орієнтувати так, щоб ці стінки друкувалися вертикально.

Температурна вежа і тест-кубик

Перед великим замовленням завжди варто надрукувати тестовий кубик 20х20х20 мм або температурну вежу. Це займає 30-60 хвилин, але дозволяє підібрати оптимальну температуру і уникнути браку на основному виробі.

Умови в майстерні мають значення

Навіть найкращі налаштування не врятують, якщо в приміщенні протяги або різкі перепади температури. Оптимальна температура в майстерні для більшості матеріалів - 20-25°C без протягів.

У нашій майстерні в Черкасах ми забезпечуємо стабільні умови друку завдяки резервному живленню - принтери не зупиняються навіть під час відключень електроенергії. Це критично для великих деталей, де раптова зупинка посередині друку гарантовано призводить до розшарування і деформації. 3D друк Черкаси від DrukHouse3D - це стабільний процес без неприємних сюрпризів.

Коли деформація вказує на брак філаменту

Іноді проблема не в налаштуваннях, а в самому матеріалі. Вологий філамент (особливо нейлон і PETG) дає бульбашки, нерівномірну подачу і, як наслідок, слабкі шари. Симптоми: характерне потріскування при друку, пухирчаста поверхня, різке зниження міцності деталі.

Рішення: сушіння філаменту при 50-70°C протягом 4-8 годин залежно від матеріалу. Зберігання у герметичних контейнерах з силікагелем.

Серійний друк і контроль якості

Якщо ви замовляєте серійний 3D друк, питання деформації стає ще гострішим - браковані деталі в партії означають втрату часу і матеріалу. Правильний підхід - тестовий зразок перед запуском серії, фіксація всіх параметрів друку і контроль першого шару кожної партії.

Ми відправляємо готові деталі по всій Україні, тому кожна партія проходить перевірку геометрії перед пакуванням. Деформовані деталі відбраковуються ще на етапі виробництва.

FAQ

Чому деталь деформується тільки в кутах, а не по всій площі?

Кути охолоджуються швидше за рахунок більшої площі контакту з повітрям. Рішення - брим, підвищення температури столика на 5-10°C, зменшення обдуву.

Чи допоможе рафт від деформації?

Рафт (raft) збільшує площу прилипання і частково компенсує нерівності столика, але не вирішує проблему варпінгу кардинально. Брим ефективніший для більшості випадків.

Деталь деформується вже після друку - чому?

ABS і ASA продовжують "відпускати" внутрішні напруження після друку. Якщо деталь швидко охолодити на відкритому повітрі, деформація посилиться. Залиште деталь охолоджуватися разом з принтером.

Яка мінімальна товщина стінки, щоб уникнути деформації?

Для більшості матеріалів - не менше 1.2-1.6 мм (3-4 проходи соплом 0.4 мм). Тонші стінки схильні до деформації навіть при ідеальних налаштуваннях.

Чи можна виправити вже деформовану деталь?

Для PLA - акуратний нагрів феном до 60-70°C і виправлення вручну з фіксацією до охолодження. Для ABS - складніше, але можливо. Якщо деформація критична, деталь краще передрукувати.
