3D друк прототипів для нових виробів

Перш ніж витрачати десятки тисяч гривень на прес-форми, штампи або серійне виробництво, будь-який розумний підприємець або інженер хоче потримати майбутній виріб у руках. Побачити, чи правильно лежить у долоні, чи підходять розміри, чи не конфліктує кришка з корпусом. І саме тут FDM 3D друк стає незамінним інструментом - швидким, дешевим і достатньо точним для більшості задач прототипування.

Що таке прототип і навіщо він взагалі потрібен

Прототип - це фізична версія майбутнього виробу, яку роблять до початку масового виробництва. Не рендер у комп'ютері, не PDF з кресленнями, а реальна деталь, яку можна покласти на стіл, виміряти штангенциркулем, зібрати з іншими частинами і перевірити в роботі.

Навіщо це робити? Тому що помилки, знайдені на етапі прототипу, коштують копійки порівняно з помилками, знайденими після запуску серії. Якщо виявилося, що отвір на 0,5 мм не там - ви просто правите STL файл і друкуєте знову. Якщо це виявилося після виготовлення прес-форми за 150 000 гривень - ситуація набагато неприємніша.

Прототипи також потрібні для:

Презентацій інвесторам або клієнтам
Тестування ергономіки і зручності використання
Перевірки складання вузлів і з'єднань
Фотозйомки для маркетингових матеріалів
Отримання зворотного зв'язку від кінцевих користувачів

Чому FDM, а не інші методи

Існують різні технології 3D друку - SLA, SLS, MJF та інші. Кожна має свої переваги. Але для більшості задач прототипування FDM залишається оптимальним вибором з кількох причин.

Вартість. FDM друк значно дешевший за SLA або SLS. Кілограм пластику PLA або PETG коштує 300-600 гривень, і з нього можна надрукувати чимало прототипів. Для порівняння, смоли для SLA принтерів дорожчі, а порошки для SLS - ще дорожчі.

Матеріали. FDM дозволяє друкувати з різних пластиків - PLA, PETG, ABS, ASA, Nylon, TPU. Це означає, що прототип може бути гнучким, жорстким, термостійким або ударостійким - залежно від того, що вам потрібно. Можна підібрати матеріал, близький за властивостями до кінцевого виробу.

Швидкість. Невеликий прототип можна надрукувати за кілька годин. Навіть складна деталь рідко займає більше доби. Це дозволяє ітерувати швидко - зробили, перевірили, виправили, надрукували знову.

Доступність. FDM обладнання є у більшості 3D друк-сервісів по всій Україні, включаючи 3D друк Черкаси. Не потрібно шукати спеціалізовані лабораторії або відправляти файли за кордон.

Які вироби найкраще підходять для FDM прототипування

FDM чудово справляється з більшістю задач, але є категорії виробів, де він особливо ефективний.

Корпусні деталі і корпуси пристроїв. Корпуси для електроніки, боксів, пультів керування, медичних приладів - все це відмінно друкується на FDM принтері. Можна перевірити, чи влізає плата, чи правильно розташовані кнопки, чи закривається кришка.

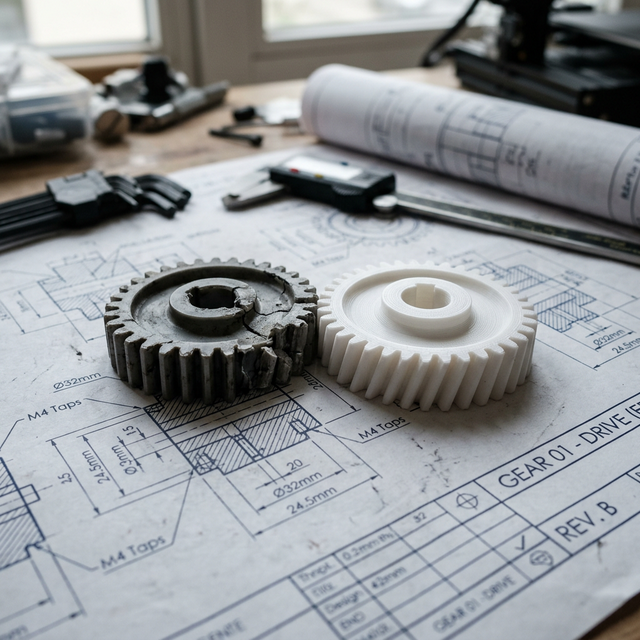

Деталі механізмів. Шестерні, кронштейни, кліпси, защіпки, рукоятки - все що має рухатися, з'єднуватися або витримувати навантаження. З правильно підібраним матеріалом (наприклад PETG або Nylon) можна отримати функціональний прототип, який реально тестувати в умовах близьких до робочих.

Вироби зі складною геометрією. FDM добре справляється з внутрішніми порожнинами, складними кривими, решітками і ребрами жорсткості. Те, що було б дорого фрезерувати, можна надрукувати за прийнятні гроші.

Великогабаритні прототипи. Якщо потрібен великий корпус або конструктивний елемент, FDM дозволяє розбити модель на частини, надрукувати їх окремо і склеїти. Це дешевше і практичніше, ніж альтернативні методи.

Від файлу до деталі: як це працює на практиці

Процес прототипування з FDM друком досить простий, якщо знати кроки.

Крок 1 - підготовка файлу. Вам потрібна 3D модель у форматі STL, OBJ, 3MF або STEP. Якщо у вас є CAD модель у будь-якому з цих форматів - чудово. Якщо ні, можна замовити моделювання окремо або скористатися послугами сервісу.

Крок 2 - вибір матеріалу і параметрів. Залежно від задачі обирається матеріал. PLA - для концептуальних прототипів і презентацій. PETG - якщо потрібна міцність і трохи гнучкості. ABS або ASA - якщо прототип буде на вулиці або в умовах підвищеної температури. TPU - для гнучких елементів.

Крок 3 - слайсинг. Файл завантажується в програму-слайсер, де налаштовуються параметри: товщина шару, заповнення, підтримки, орієнтація деталі. Від цих налаштувань залежить міцність, якість поверхні і час друку.

Крок 4 - друк і постобробка. Після друку прибираються підтримки, деталь при необхідності шліфується, ґрунтується або фарбується. Для функціональних прототипів постобробка мінімальна - головне щоб геометрія була правильна.

Скільки ітерацій потрібно і скільки це коштує

Це питання, яке хвилює кожного, хто замовляє прототипування вперше. Чесна відповідь - залежить від складності виробу і від того, наскільки добре пропрацьована конструкція на етапі 3D моделювання.

Прості деталі часто виходять з першої або другої ітерації. Складні вузли з багатьма елементами можуть вимагати 4-6 циклів доопрацювання. Але навіть 6 прототипів з FDM, надрукованих і виправлених - це все одно значно дешевше, ніж один неправильний запуск серійного виробництва.

Орієнтовна вартість одного прототипу середнього розміру (умовно - корпус пристрою розміром з долоню) - від 200 до 800 гривень залежно від складності, матеріалу і кількості деталей. Великі або складні прототипи можуть коштувати більше, але навіть тоді це залишається економічно виправданим рішенням.

Типові помилки при замовленні прототипу

Щоб перший досвід прототипування пройшов без неприємних сюрпризів, варто знати про найпоширеніші помилки.

Занадто тонкі стінки. Для FDM рекомендована мінімальна товщина стінки - 1,2-1,5 мм. Тонші стінки можуть не надрукуватися або будуть крихкими.

Не продумані допуски. Якщо дві деталі мають з'єднуватися, між ними потрібен зазор 0,2-0,4 мм. Без цього деталі просто не зійдуться або будуть надто вільними.

Відсутність підтримок у моделі. Не всі геометрії можна надрукувати без підтримок. Нависаючі елементи під кутом більше 45 градусів зазвичай потребують підтримок, що впливає на якість поверхні знизу.

Неправильний вибір матеріалу. Якщо прототип буде стояти в машині влітку, PLA не підійде - він деформується при 60-70 градусах. Для таких умов потрібен PETG або ABS.

Прототипування як частина бізнес-процесу

Найефективніші компанії давно включили прототипування в стандартний цикл розробки продукту. Це не "додаткові витрати" - це страховка від набагато більших витрат пізніше.

Особливо це актуально для стартапів і малого бізнесу, які не можуть дозволити собі дорогі помилки. Зробити 3-4 прототипи, протестувати, зібрати відгуки, доопрацювати - і тільки тоді йти до виробника з фінальною версією. Це правильна послідовність дій.

У Druk House 3D ми регулярно працюємо з підприємцями та інженерами, яким потрібен 3д друк у Черкасах для прототипування нових виробів. Приймаємо файли у форматах STL, OBJ, 3MF і STEP, допомагаємо з вибором матеріалу і параметр
