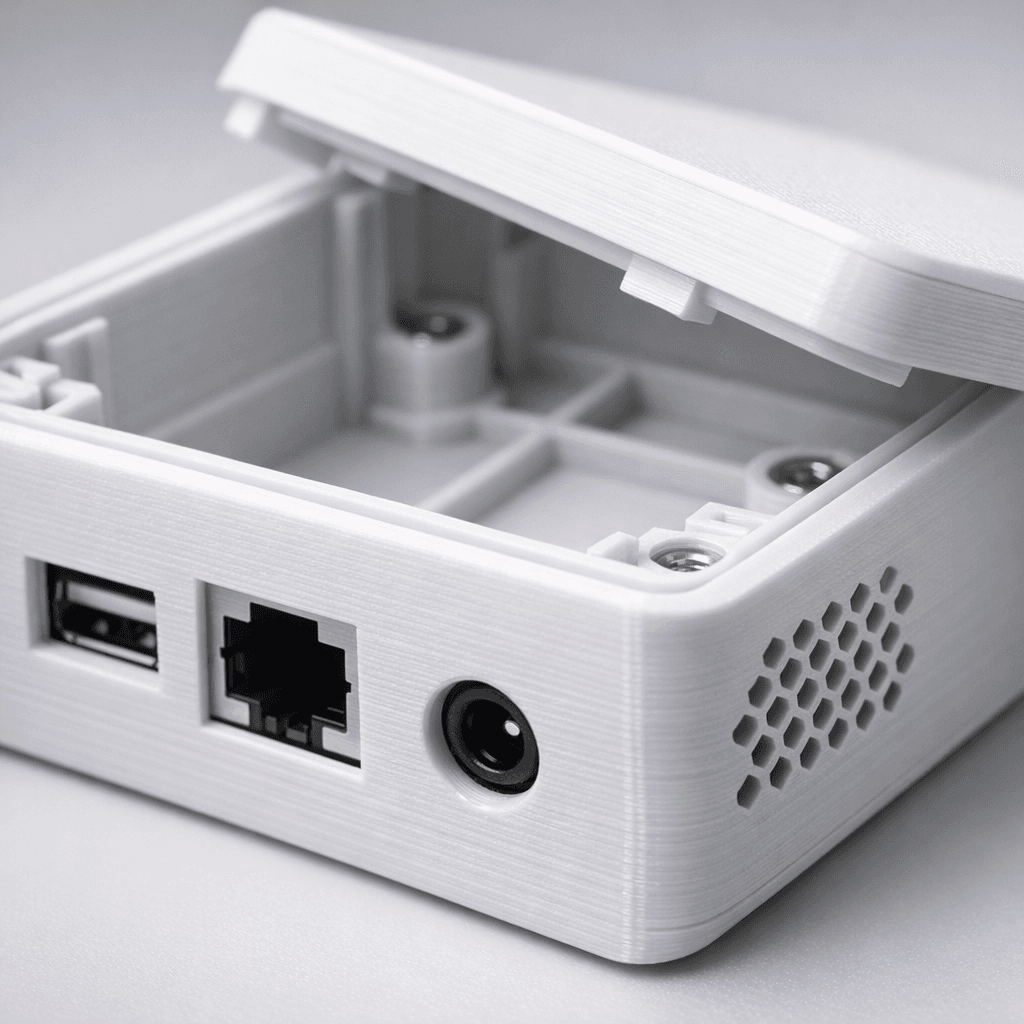

3D друк корпусів для саморобних гаджетів

Ще кілька років тому типовий радіоаматор, зібравши свою першу Arduino-плату або DIY-підсилювач, брав картонну коробку від взуття, різав її канцелярським ножем і клеїв скотчем. Результат виглядав відповідно. Сьогодні все інакше - той самий ентузіаст просто завантажує STL-файл і отримує акуратний пластиковий корпус, який не соромно показати людям. Розберемося, чому саме FDM 3D друк став стандартом для домашніх електронних проєктів і що це дає на практиці.

Чому картон, дерево і металеві коробки більше не рятують

Проблема саморобних корпусів існує рівно стільки, скільки існує аматорська електроніка. Металеві корпуси від старих блоків живлення - важкі, їх важко свердлити без верстата. Дерево - гниє від вологи, розсихається, і вирізати в ньому рівний прямокутний отвір під дисплей без фрезера майже нереально. Пластикові корпуси з магазину коштують добре, але ніколи не підходять по розміру - плата або болтається всередині, або взагалі не влізає.

Найбільший біль - це кріплення. Як закріпити плату всередині картонної коробки? Двосторонній скотч? Термоклей? Обидва варіанти - це тимчасове рішення, яке розвалиться через місяць. FDM-друк вирішує всі ці проблеми одразу: стійки під кріплення, напрямні для плати, виїмки під роз'єми - все це проектується в 3D-моделі і друкується як єдина деталь.

Що конкретно можна надрукувати для електронного проєкту

Список набагато ширший, ніж просто "коробка":

Корпуси під конкретні плати

Arduino Uno, Raspberry Pi 4, ESP32, STM32 - для всіх цих плат існують тисячі готових моделей на Thingiverse, Printables та інших платформах. Корпус для Raspberry Pi 4 з вентиляційними отворами, кишенею під SSD і кріпленням на стіну - це реальна модель, яку можна завантажити безкоштовно і одразу відправити на друк. Розміри таких корпусів зазвичай від 80x60x30 мм до 150x100x50 мм, товщина стінок - 1.6-2.4 мм.

Панелі керування та лицьові панелі

Якщо у вашому проєкті є кнопки, перемикачі, потенціометри або дисплей - лицьова панель з точно відфрезерованими (тобто надрукованими) отворами виглядає на порядок краще за ту, яку ви вирізали ножицями. Отвір під OLED-дисплей 0.96" або 1.3" можна зробити з точністю до 0.2 мм - саме стільки становить стандартна висота шару при 3D друку деталей на FDM-принтері.

Кабель-менеджмент і тримачі

Тримачі для проводів, захисні кожухи для паяних з'єднань, кліпси для кабелів - дрібниці, які займають 10-15 хвилин друку і рятують від хаосу всередині корпусу.

Монтажні пластини і рейки DIN

Для серйозніших проєктів - наприклад, домашньої системи автоматизації або щитка керування - можна надрукувати монтажні пластини під стандартні DIN-рейки або кастомні кріплення під конкретне залізо.

Яку пластику вибрати для корпусу гаджета

Матеріал - це не просто естетика, це функціональність. Ось що реально використовують:

PLA - для більшості проєктів в приміщенні

PLA - найпростіший вибір для корпусів, які стоять на столі або полиці. Друкується при температурі 190-220°C, дає чіткі деталі, добре тримає різьбові вставки. Мінус один - не любить спеку. Якщо корпус стоїть поруч із радіатором або на підвіконні влітку, при температурі вище 60°C він може деформуватися. Для більшості домашніх проєктів це взагалі не проблема.

PETG - якщо потрібна стійкість до температур і вологи

PETG друкується при 230-250°C, витримує до 80°C без деформацій і не боїться вологи. Ідеально для корпусів, які стоять у гаражі, підвалі або на вулиці. Трохи гнучкіший за PLA, що означає - менше шансів, що корпус тріснеться від удару.

TPU - для захисних чохлів і амортизаторів

Гнучкий TPU підходить для захисних бамперів навколо крихкого корпусу або для прокладок між платою і стінкою. Температура друку - 220-240°C, твердість зазвичай 95A або 87A залежно від потрібної гнучкості.

Технічні параметри, які реально мають значення

Коли замовляєте або плануєте друк корпусу для електроніки, зверніть увагу на кілька речей:

Висота шару. Для корпусів, де важлива точність посадки плати або щільність кришки, оптимальна висота шару - 0.15-0.2 мм. Для грубших деталей без жорстких допусків - 0.3 мм, це пришвидшує друк удвічі.

Заповнення (infill). Для корпусів достатньо 20-30% заповнення - це баланс між міцністю і вагою. Якщо корпус буде зазнавати механічних навантажень - 40-50%.

Кількість периметрів. Для стінок корпусу рекомендується 3-4 периметри (оболонки) - це дає товщину стінки близько 1.6-2.0 мм при соплі 0.4 мм і забезпечує нормальну жорсткість.

Швидкість друку. Якісні корпуси з дрібними деталями краще друкувати на 40-60 мм/с, а не на максимальній швидкості 100+ мм/с - так менше артефактів на поверхні.

Орієнтація при друці. Кришки корпусу краще друкувати лицьовою стороною вниз - так поверхня виходить гладшою без підтримок.

Де брати 3D-моделі для корпусів

Якщо ви не проектуєте самі - це нормально. Більшість аматорів так і роблять:

Thingiverse і Printables - найбільші бібліотеки безкоштовних моделей. Пошук "Arduino Uno case", "ESP32 enclosure", "Raspberry Pi 5 case" - і ви знайдете десятки варіантів під кожну популярну плату.

GrabCAD - більше технічних моделей, включаючи STEP-файли, які можна редагувати.

Makerworld від Bambu Lab - відносно нова платформа з якісно перевіреними моделями.

Важливо: для 3D друку на замовлення ми приймаємо файли у форматах STL, OBJ, 3MF і STEP. Якщо знайшли модель на одній із цих платформ - просто завантажте і надсилайте.

Реальний приклад: корпус для DIY метеостанції

Уявімо типовий проєкт - домашня метеостанція на ESP8266 з DHT22 датчиком, OLED-дисплеєм і живленням від USB. Що потрібно надрукувати:

Основний корпус 90x60x35 мм зі стійками під плату ESP8266 (4 стійки висотою 5 мм, діаметр 3 мм)
Отвір під OLED 27x27 мм на лицьовій панелі
Отвір під micro-USB або USB-C
Вентиляційні отвори або сітка для датчика температури
Кришка з 4 гвинтами M3

Такий корпус важить приблизно 45-65 грамів пластику і друкується за 3-4 години при висоті шару 0.2 мм. Вартість матеріалу - копійки, результат - акуратна коробочка, яку не соромно поставити на полицю.

Серійний друк для тих, хто робить кілька пристроїв

Якщо ви робите не один гаджет, а кілька - наприклад, однакові датчики для розумного дому в кожній кімнаті - має сенс замовити серійний 3D друк. Це дешевше за штучний друк кожного корпусу окремо і гарантує однаковість усіх деталей.

Як це працює у DrukHouse3D

Наша майстерня знаходиться у Черкасах, і ми регулярно отримуємо замовлення від радіоаматорів і DIY-ентузіастів з усієї України. 3D друк Черкаси - це не просто послуга для місцевих: ми відправляємо готові деталі Новою Поштою по всій країні, тому географія не обмежує.

Окремо варто згадати про стабільність роботи. Ми маємо резервне живлення, тому навіть під час відключень електроенергії виробництво не зупиняється - ваше замовлення виконується в обговорені терміни незалежно від ситуації в мережі.

Процес простий: ви надсилаєте нам STL або STEP файл вашого корпусу, ми рахуємо вартість (залежить від об'єму матеріалу, матеріалу і терміновості), погоджуємо деталі і запускаємо друк. Жодного моделювання з нашого боку - тільки якісний друк готової моделі.

FAQ

Чи можна надрукувати корпус, якщо у мене є тільки ескіз на папері?

Ні, ми друкуємо тільки з готових 3D-моделей у форматах STL, OBJ, 3MF або STEP. Якщо у вас немає моделі - знайдіть готову на Thingiverse або зверніться до 3D-дизайнера для створення файлу.

Який матеріал краще для корпусу, який буде стояти на вулиці?

PETG - оптимальний вибір: стійкий до вологи, витримує температури від -20°C до +80°C, не розтріскується від УФ так швидко, як PLA.

Яка точність розмірів у надрукованих деталей?

При висоті шару 0.2 мм і правильно налаштованому принтері відхилення зазвичай становить 0.1-0.3 мм. Для більшості корпусів цього більш ніж достатньо.

Скільки коштує надрукувати один корпус?

Залежить від розміру і матеріалу. Невеликий корпус для Arduino (90x60x35 мм) з PLA коштує від 150-250 грн. Великі або складні деталі з PETG - дорожче.

Чи можна надрукувати корпус у кілька кольорів?

На FDM-принтері можна друкувати з ручною зміною філаменту між шарами або використовувати двоголовкові принтери. Уточнюйте цю опцію при замовленні.

Як довго чекати на замовлення?

Стандартний термін - 1-3 робочих дні для невеликих деталей. Терміновий друк можливий за окрему плату.

Якщо маєте готовий файл і хочете отримати нормальний корпус замість картонної коробки - зв'яжіться з нами, розкажіть про ваш проєкт і ми порахуємо вартість.
