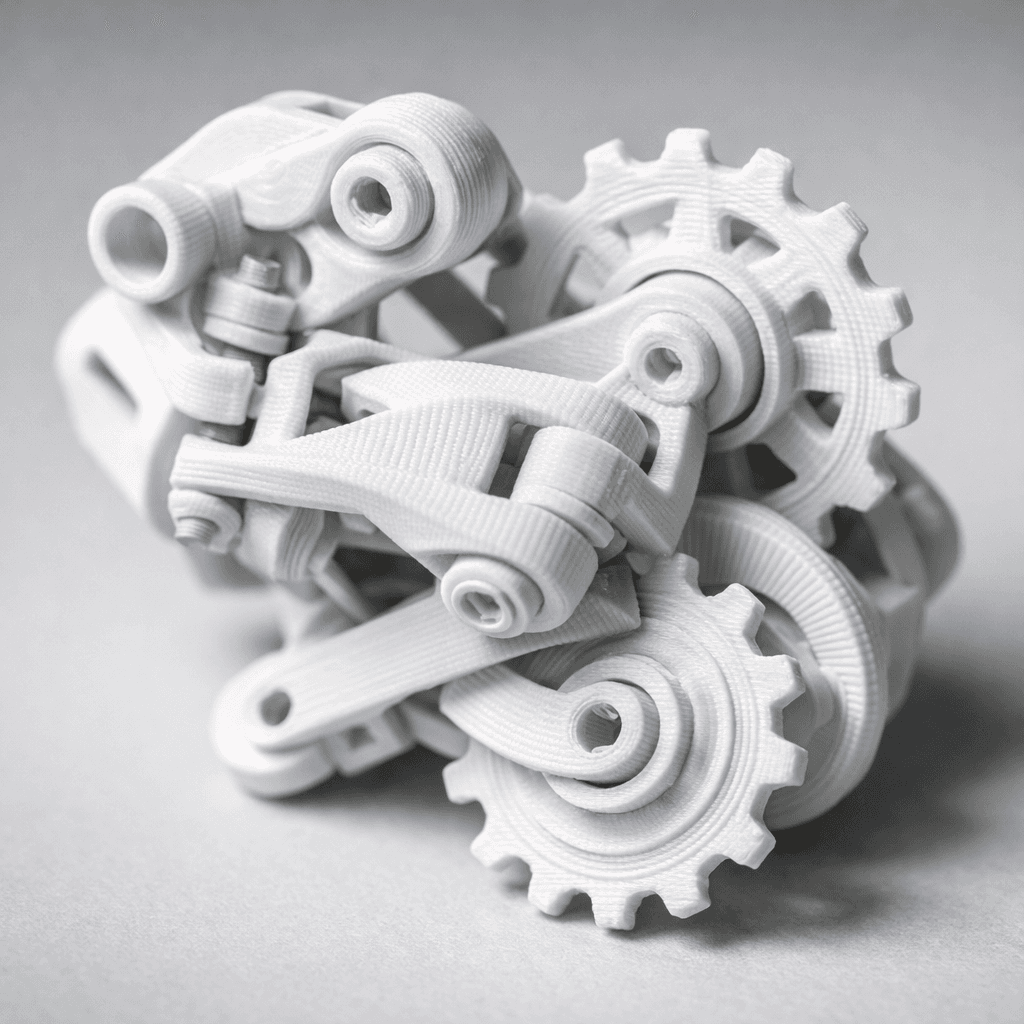

3D-друк для велосипедистів: ремонт у дорозі

Їдеш собі по маршруту, і раптом - тріск. Злетів кронштейн кріплення ліхтаря, луснула пластикова кришка перемикача, або взагалі відвалився тримач фляги. До найближчого веломагазину 40 кілометрів, запасної деталі немає, а похід або змагання зриваються. Саме тут на допомогу приходить FDM 3D-друк - технологія, яка дозволяє відтворити майже будь-яку пластикову деталь велосипеда за кілька годин.

Які деталі велосипеда найчастіше ламаються

Велосипедисти, які активно катаються - особливо ті, хто їздить по бездоріжжю або бере участь у тривалих турах - добре знають, що найвразливіші місця на байку це не рама і не колеса. Ламається дрібниця: пластик, кронштейни, адаптери.

Типові поломки, які вирішує 3D-друк

Ось перелік деталей, з якими до нас найчастіше звертаються:

Кронштейни кріплення ліхтарів і камер GoPro на кермо або виніс
Тримачі фляги (особливо нестандартні - під рамні сумки або нестандартний діаметр труби)
Кришки і заглушки перемикачів Shimano, SRAM
Адаптери для кріплення навігаторів Garmin, Wahoo, телефонів
Захисні кожухи тросиків і рубашок
Кришки каретки і захист ланцюга
Дрібні деталі велосипедного комп'ютера або датчиків каденсу

Більшість цих елементів коштує від 50 до 500 гривень у магазині - якщо взагалі є в наявності. Для рідкісних або знятих з виробництва моделей знайти оригінал буває просто неможливо.

Як виглядає процес: від поломки до готової деталі

Припустимо, у тебе зламався тримач фляги нестандартної конфігурації. Алгоритм дій простий.

Спочатку потрібно знайти або замовити 3D-модель. Якщо деталь стандартна - є великий шанс, що готова модель вже є на Thingiverse, Printables або GrabCAD. Завантажуєш файл у форматі STL або 3MF - і він готовий до друку.

Якщо деталь нестандартна або унікальна - потрібна 3D-модель на замовлення. Але ми в DrukHouse3D займаємося виключно 3D друком на замовлення з готових файлів, тому модель потрібно підготувати заздалегідь або звернутися до моделера окремо.

Далі - вибір матеріалу і налаштування друку. Для більшості велосипедних деталей підходять PETG або ASA: вони витримують вібрації, не бояться вологи і сонця. Час друку типового кронштейна - від 1 до 3 годин залежно від розміру і заповнення.

Який матеріал обрати для велодеталей

Це питання критично важливе, бо велосипедні деталі працюють в жорстких умовах: вібрація, дощ, пряме сонце, механічні навантаження.

PLA - тільки для легких застосувань

PLA - найдоступніший матеріал, температура друку 190-220°C, легко обробляється. Але для велосипеда він підходить лише для деталей без серйозного навантаження і без впливу спеки. При температурі вище 60°C PLA починає деформуватися, тому кріплення на кермі під прямим сонцем з нього краще не друкувати.

PETG - оптимальний вибір для більшості деталей

PETG друкується при 230-250°C, витримує до 80°C без деформації, стійкий до вологи і хімії. Для тримачів фляг, кронштейнів ліхтарів, адаптерів навігаторів - це ідеальний варіант. Деталь з PETG з заповненням 40% і товщиною стінок 3 мм витримує навантаження до 15-20 кг - цілком достатньо для більшості кріплень.

TPU - для захисних і амортизуючих елементів

TPU - гнучкий матеріал, температура друку 220-240°C. Відмінно підходить для захисних накладок на раму, пиловиків, заглушок і деталей, які мають амортизувати удари. Якщо потрібна деталь, яка не тріснеться при падінні - TPU ваш вибір.

ASA і ABS - для максимальної термостійкості

Якщо деталь постійно на сонці або поруч з гальмівним диском - варто розглянути ASA (температура друку 240-260°C, термостійкість до 95°C). Він не жовтіє від УФ і не стає крихким з часом.

Технічні параметри друку велодеталей

Для практичного розуміння - ось типові налаштування, які ми використовуємо для велосипедних деталей:

Висота шару зазвичай 0,2 мм - це оптимальний баланс між міцністю і часом друку. Для деталей з різьбою або складною геометрією використовуємо 0,15 мм. Заповнення для навантажених деталей - 40-60%, для декоративних або легких кронштейнів - 20-30%. Кількість периметрів (стінок) - мінімум 3-4 для деталей під навантаженням.

Швидкість друку - 50-80 мм/с для PETG, 60-100 мм/с для PLA. Для зовнішніх стінок знижуємо до 30-40 мм/с, щоб отримати гладку поверхню і точну геометрію.

Середня вага невеликого кронштейна або адаптера - 10-30 грам. Це означає, що вартість матеріалу мінімальна, а загальна ціна деталі формується переважно з часу друку і налаштування.

Реальні приклади: що вже друкували для велосипедистів

Адаптер для Garmin на нестандартне кермо

Стандартні адаптери Garmin розраховані на діаметр керма 31,8 мм. Але є моделі з 35 мм або нестандартними виносами. Надрукований адаптер з PETG коштує у кілька разів дешевше оригінального аксесуара, а виготовляється за 1,5-2 години.

Тримач фляги під рамну сумку

Коли рамна сумка займає стандартні отвори для фляги, потрібне кріплення під сідельну трубу або виніс. Такий тримач з PETG, заповнення 50%, товщина стінок 3 мм - витримує флягу 0,75 л навіть на брукованих дорогах.

Захист пера від ланцюга

Класична деталь, яка зношується або тріскається. Друкується з TPU, товщина 2-3 мм, ідеально повторює форму пера. Захищає фарбування і гасить звук ланцюга.

Кришка перемикача після падіння

Після падіння пластикова кришка заднього перемикача Shimano Deore часто тріскається. Оригінал не продається окремо - тільки весь перемикач. Надрукована копія з PETG вирішує проблему за 2 години і кілька десятків гривень.

Серійний друк для веломагазинів і клубів

Якщо ти власник веломагазину або організовуєш велотури - є сенс замовляти деталі серіями. Серійний 3D друк дозволяє отримати 10, 20 або 50 однакових деталей за значно меншою ціною за одиницю. Наприклад, комплект тримачів фляг або адаптерів для прокатного парку велосипедів - це типова серійна задача.

Чому варто звернутися до DrukHouse3D

Ми працюємо в Черкасах, і 3D друк Черкаси - це не просто красиві слова. Наш цех обладнаний резервним живленням, тому навіть під час відключень електроенергії принтери продовжують роботу і дедлайни не зриваються. Це особливо важливо, коли деталь потрібна терміново - перед змаганнями або виїздом.

Для клієнтів з інших міст працює доставка по всій Україні - Нова Пошта або Укрпошта. Невелика деталь вагою 20-30 грам доїжджає за 1-2 дні. Тобто якщо ти в Києві, Харкові, Львові або будь-якому іншому місті - просто надсилаєш файл, ми друкуємо і відправляємо.

Приймаємо файли у форматах STL, OBJ, 3MF і STEP. Якщо є готова модель - запускаємо в роботу максимально швидко.

FAQ: часті запитання про 3D-друк велодеталей

Чи витримає надрукована деталь реальне навантаження?

Так, якщо правильно обрати матеріал і параметри друку. PETG з заповненням 50% і 4 периметрами - це дуже міцна деталь. Але для несучих конструкцій (наприклад, рульова колонка або кареткова чашка) 3D-друк не підходить - там потрібен метал.

Скільки коштує надрукувати кронштейн або адаптер?

Залежить від розміру і матеріалу. Невелика деталь вагою 15-25 грам з PETG зазвичай коштує від 80 до 250 гривень разом з друком. Точну ціну рахуємо після отримання файлу.

Де взяти 3D-модель, якщо в мене її немає?

Шукай на Thingiverse, Printables, Cults3D - там тисячі безкоштовних моделей велосипедних аксесуарів. Якщо не знайшов - потрібен моделер, але це вже окрема послуга не від нас.

Чи підходить PLA для вуличного використання?

Для деталей у тіні і без серйозного навантаження - так. Але якщо деталь буде на сонці або під навантаженням - краще PETG або ASA.

Як довго служить надрукована деталь?

При правильному матеріалі - роками. PETG і ASA стійкі до УФ і вологи. PLA може деградувати через 1-2 роки на вулиці.

Чи можна замовити одну деталь, не партію?

Так, ми друкуємо від однієї штуки. Мінімального замовлення за кількістю немає.

Якщо у тебе є готовий файл і потрібна деталь для велосипеда - зв'яжіться з нами, розрахуємо вартість і терміни. Зазвичай відповідаємо протягом кількох годин і одразу даємо конкретні цифри без зайвих питань.
