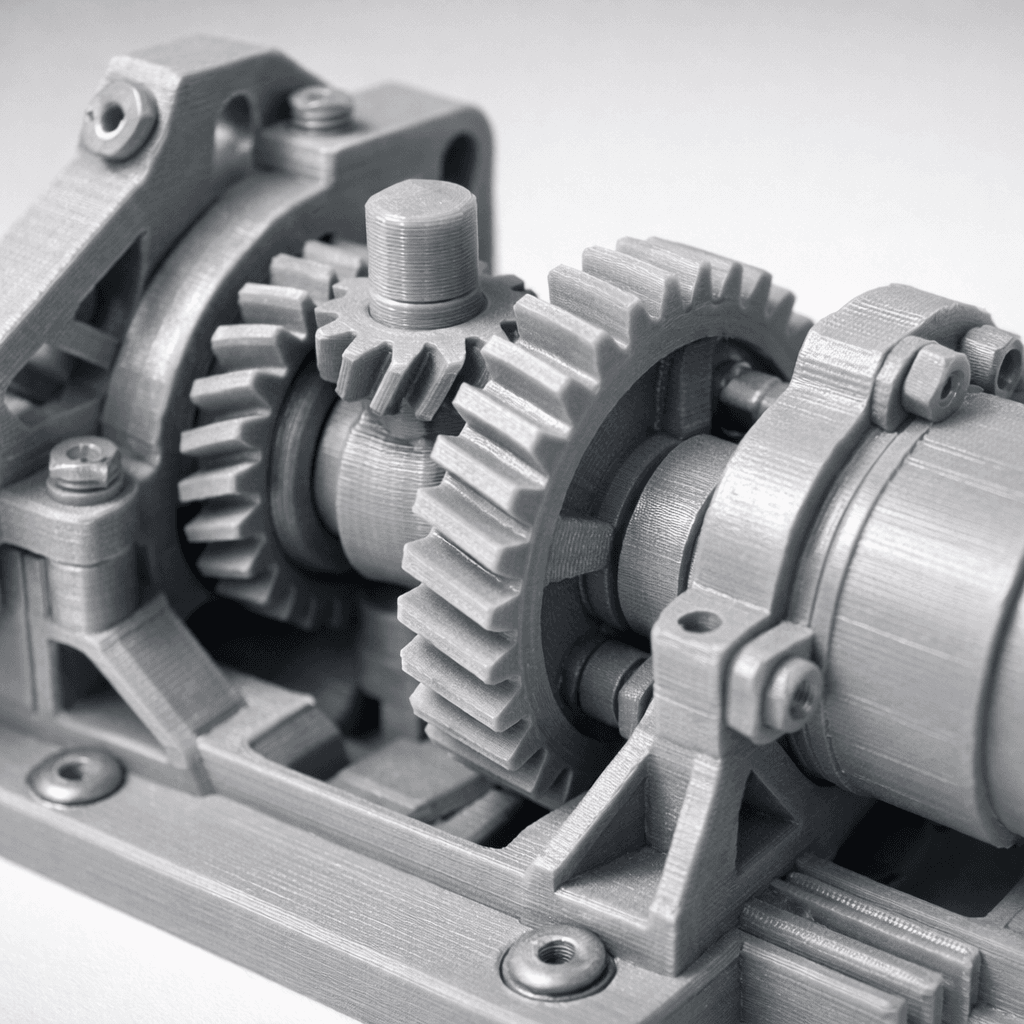

3D друк для перевірки виробу

Перш ніж запустити серійне виробництво, більшість інженерів і дизайнерів стикаються з одним і тим самим питанням: а раптом щось не так? Розміри не збіглися, деталь не сідає на місце, ергономіка незручна - і тільки після дорогого металевого прототипу це стає очевидним. Саме тут 3D друк перетворюється з "цікавої технології" на реальний робочий інструмент перевірки.

Що таке функціональний прототип і навіщо він потрібен

Функціональний прототип - це фізична копія майбутнього виробу, яку роблять ще до запуску серійного виробництва. Мета проста: побачити, потримати в руках, перевірити з'єднання, показати замовнику або зібрати зворотний зв'язок від команди.

Раніше для цього замовляли фрезеровані деталі або литі форми. Це коштувало тисячі гривень і займало тижні. Тепер FDM 3D друк дозволяє отримати прототип буквально за кілька годин і за ціну, яка рідко перевищує кілька сотень гривень.

Коли прототип рятує від великих витрат

Уявіть: ви розробили корпус для електронного пристрою. Конструктор упевнений у моделі, замовник схвалив рендери. Але щойно виготовлений пластиковий прототип показує, що кришка не закривається через зміщення на 0,4 мм, а роз'єм USB виявляється перекритим ребром жорсткості.

Виправити 3D модель і надрукувати новий варіант - це 2-4 години і мінімальні витрати. Виправити металеву прес-форму після запуску тиражу - це зовсім інша розмова.

Які помилки знаходять під час 3D прототипування

Практика показує, що більшість проблем виявляється саме на етапі фізичного прототипу, а не під час роботи з 3D моделлю на екрані. Ось найпоширеніші з них.

Геометричні невідповідності

Монітор обманює. Деталь, яка виглядає ідеально на екрані, у реальності може виявитися занадто масивною або, навпаки, занадто тонкою для свого призначення. Стінки товщиною 1,2 мм виглядають нормально в моделі, але на практиці виявляються крихкими для конкретного застосування.

FDM друк з висотою шару 0,2 мм дає достатню точність для оцінки геометрії. Для більш точних перевірок використовують шар 0,1 мм - це вже деталізація, яка дозволяє перевіряти навіть дрібні конструктивні елементи.

Проблеми з посадками і з'єднаннями

Класична ситуація: два компоненти мають з'єднуватися між собою, але зазор у 0,1-0,2 мм зроблено неправильно. Деталі або не з'єднуються взагалі, або болтаються. Це неможливо перевірити інакше, ніж надрукувавши обидва компоненти і зібравши їх руками.

Ергономіка і зручність використання

Якщо виріб тримає в руках людина - форма ручки, кути, вага - все це відчувається тільки фізично. Прототип із PLA важить приблизно так само, як і майбутній виріб з ABS або нейлону, і дозволяє реалістично оцінити зручність.

Монтажні отвори і кріплення

Розміщення отворів під гвинти M3 або M4, глибина різьбових вставок, відстань між кріпильними точками - все це перевіряється тільки на фізичній моделі. Зміщення на 1-2 мм може зробити монтаж неможливим.

Як організувати процес перевірки через 3D друк

Правильний підхід до прототипування - це не просто "надрукувати і подивитися". Це структурований процес, який економить час і гроші.

Крок 1: Підготовка моделі

Нам потрібен готовий 3D файл у форматі STL, OBJ, 3MF або STEP. Ми не займаємося 3D моделюванням - ви надаєте готову модель, ми її друкуємо. Перед відправкою перевірте модель у безкоштовному слайсері (Ultimaker Cura, PrusaSlicer) - чи немає відкритих граней, чи правильна орієнтація.

Крок 2: Вибір матеріалу для прототипу

Для базової перевірки геометрії та посадок достатньо PLA - він дешевий, добре друкується і дає точні розміри. Якщо потрібно перевірити поведінку деталі під навантаженням або при температурах вище 60°C, краще використовувати PETG або ABS.

Для гнучких компонентів, ущільнень або деталей з рухомими частинами підійде TPU - матеріал із твердістю Shore 95A, який витримує деформації без руйнування.

Крок 3: Визначення параметрів друку

Параметри залежать від завдання:

Для швидкої перевірки форми: шар 0,3 мм, заповнення 15%, швидкість 60-80 мм/с. Деталь буде готова швидко і коштуватиме мінімум.

Для точної перевірки посадок і з'єднань: шар 0,15-0,2 мм, заповнення 25-40%, швидкість 40-50 мм/с. Це забезпечує точність ±0,2-0,3 мм по основних розмірах.

Для функціонального тестування під навантаженням: шар 0,2 мм, заповнення 50-80%, кількість периметрів 3-4. Така деталь близька за міцністю до серійного виробу.

Крок 4: Ітерації

Хороший прототип рідко виходить з першого разу. Нормальна практика - 2-3 ітерації перед фіналізацією конструкції. Кожна ітерація коштує значно менше, ніж виправлення помилки після запуску виробництва.

3D друк проти інших методів прототипування

Порівняємо чесно, без перебільшень.

Ручна обробка (фрезерування, токарна обробка) дає вищу точність і реальні механічні властивості матеріалу. Але вартість одиничної деталі стартує від кількох тисяч гривень, а терміни - від тижня.

SLA і SLS друк дають кращу якість поверхні та точність. Але ми у DrukHouse3D свідомо обрали FDM як основний метод - він оптимальний для більшості практичних завдань прототипування, доступний за ціною і дозволяє швидко ітерувати.

FDM прототип деталі розміром 100x80x50 мм коштує орієнтовно 150-400 грн залежно від матеріалу і параметрів. Той самий результат фрезеруванням - від 1500 грн і вище. Різниця суттєва, особливо коли потрібні 3-4 ітерації.

Реальні приклади застосування

Корпусні деталі електроніки

Один із найпоширеніших запитів - перевірка корпусів для плат Arduino, Raspberry Pi або власної електроніки. Друкуємо корпус, замовник вставляє плату, перевіряє розміщення роз'ємів, вентиляційних отворів, кнопок. Після 1-2 ітерацій конструкція готова до передачі на лиття пластмас або фрезерування.

Деталі для промислового обладнання

3D друк деталей для перевірки монтажних розмірів кронштейнів, тримачів, адаптерів - стандартна практика на виробництвах. Надрукована деталь монтується на реальне обладнання, перевіряються всі точки кріплення, після чого замовляється металева версія.

Медичні та ортопедичні вироби

Шини, ортези, адаптери для медичного обладнання - все це потребує індивідуальної підгонки. Прототип дозволяє перевірити посадку на конкретну людину до виготовлення фінального виробу.

Архітектурні макети і презентаційні моделі

Перед замовленням великого макета замовники часто просять надрукувати окремі елементи для перевірки масштабу і деталізації. Це дозволяє уникнути дорогих помилок у фінальному продукті.

Серійне виробництво після успішного прототипу

Коли прототип перевірений і конструкція затверджена, можна переходити до серійного 3D друку. Це актуально для партій від 10 до кількох сотень виробів, коли вартість виготовлення прес-форми ще не виправдана, але потреба в деталях вже є.

FDM друк для серійних партій дозволяє виготовляти ідентичні деталі з відтворюваними параметрами. Точність між виробами однієї партії зазвичай знаходиться в межах ±0,3 мм, що достатньо для більшості застосувань.

Про роботу нашої майстерні

DrukHouse3D знаходиться у Черкасах. Якщо вам потрібен 3D друк на замовлення - ви можете привезти файл особисто або надіслати онлайн. Доставка готових виробів по всій Україні через Нову Пошту або Укрпошту. Терміни виготовлення більшості прототипів - 1-3 робочих дні.

Для тих, хто знайомий з проблемою відключень електроенергії: наше обладнання підключено до резервного живлення, тому графіки відключень не впливають на терміни виконання замовлень. 3D друк Черкаси - це не просто географія, це стабільна робота навіть у складних умовах.

FAQ

Чи можна надіслати файл онлайн і отримати прототип поштою?

Так, саме так і працює більшість наших замовлень. Ви надсилаєте файл (STL, OBJ, 3MF або STEP), ми узгоджуємо параметри, друкуємо і відправляємо Новою Поштою по всій Україні.

Яка точність FDM друку для перевірки посадок?

При шарі 0,15-0,2 мм і правильно налаштованому принтері точність по основних розмірах становить ±0,2-0,3 мм. Для перевірки посадок типу "вал-отвір" рекомендуємо закладати зазор 0,3-0,4 мм у модель.

Скільки коштує надрукувати прототип?

Залежить від розміру, матеріалу і параметрів заповнення. Невелика деталь (до 100 мм) з PLA - від 80-150 грн. Більший корпус або деталь з PETG - 200-600 грн. Точну ціну розраховуємо після отримання файлу.

Що робити, якщо у мене немає 3D моделі?

Ми друкуємо тільки з готових 3D моделей і не надаємо послуги моделювання. Якщо у вас є ескіз або технічне завдання, вам потрібно спочатку звернутися до 3D дизайнера, а потім надіслати нам готовий файл.

Які матеріали доступні для прототипів?

PLA, PETG, ABS, ASA, TPU та деякі інші. Вибір залежить від вимог до міцності, температури експлуатації і гнучкості. Для більшості прототипів достатньо PLA або PETG.

Скільки ітерацій зазвичай потрібно?

У більшості проектів 2-3 ітерації. Перша показує основні проблеми, друга - дрібні невідповідності, третя зазвичай є фінальною. Іноді вистачає однієї, якщо конструктор добре підготував модель.

Якщо у вас є готова модель і ви хочете перевірити її перед запуском виробництва - зв'яжіться з нами, опишіть завдання, і ми підберемо оптимальні параметри друку для вашого конкретного випадку.
